Alésomètre d'intérieur : guide et marques de référence

B METROLOGY réunit les alésomètres d'intérieur (ou micromètres d'intérieur) des grandes marques de métrologie, pour les ateliers d'usinage, les laboratoires de contrôle et les services qualité : Mitutoyo, Mahr, Tesa Technology et Insize. Vous y trouvez toutes les technologies de lecture pour contrôler un alésage : diamètre, circularité et cylindricité.

Qu'est-ce qu'un alésomètre d'intérieur ?

C'est un instrument qui mesure le diamètre intérieur d'un trou ou d'un alésage. On parle aussi de micromètre d'intérieur ou de vérificateur d'alésage : selon les ateliers et les fabricants, ces termes sont souvent employés l'un pour l'autre.

Le pied à coulisse et le micromètre extérieur mesurent des dimensions externes. L'alésomètre, lui, entre dans la cavité et donne le diamètre, mais aussi l'ovalisation et la conicité, trois informations qui comptent dès que les tolérances sont serrées.

Comment ça fonctionne

Deux ou trois palpeurs mobiles, répartis autour d'un axe, viennent s'appuyer sur la paroi de l'alésage. Quand le diamètre change, ils se déplacent radialement, et ce mouvement est transmis à un comparateur, un cadran ou un afficheur numérique.

En déplaçant l'instrument à plusieurs profondeurs et dans plusieurs plans, on repère une ovalisation ou une conicité. Un pied à coulisse ou un micromètre extérieur ne permet pas ce contrôle.

Quelle marque choisir ?

Mitutoyo

La marque la plus répandue dans les ateliers et les laboratoires de contrôle. Palpeurs précis, mécanisme conçu pour supporter les conditions d'atelier : un choix sûr quand on veut un instrument fiable dans la durée.

Mahr

Des instruments agréables à prendre en main. Sur les modèles numériques, la sortie de données permet d'envoyer les mesures vers un poste de contrôle ou un système SPC, utile pour les ateliers qui veulent tracer leurs contrôles.

Tesa Technology

Tesa appartient au groupe Hexagon et fabrique en Suisse. On la choisit pour la régularité de son système de palpage et la stabilité de son corps, deux qualités recherchées sur les tolérances serrées.

Insize

Le bon compromis pour équiper plusieurs postes de contrôle à budget maîtrisé, avec une répétabilité correcte pour l'usage quotidien. Pour les tolérances les plus sévères, comparez avec les gammes Mitutoyo et Tesa.

Quelle technologie de lecture ?

Alésomètre à vernier

Entièrement mécanique, sans pile ni électronique. Il convient aux ateliers difficiles et aux contrôles occasionnels : on peut le ranger des mois, il fonctionnera le jour où on en a besoin. Voir nos alésomètres à vernier.

Alésomètre à cadran

Le déplacement des palpeurs est transmis à une aiguille, comme sur un comparateur. On voit d'un coup d'œil l'écart par rapport à la cote, ce qui convient bien aux contrôles répétitifs en production. Aucune alimentation nécessaire. Voir nos alésomètres à cadran.

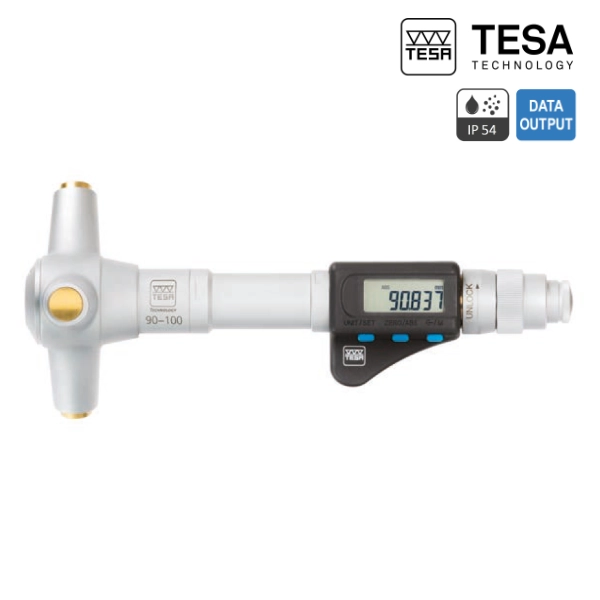

Alésomètre numérique

L'afficheur LCD supprime l'erreur de lecture liée à l'angle d'observation, et la remise à zéro se fait à n'importe quelle position. La résolution atteint 0,001 mm sur de nombreux modèles, et certains disposent d'une sortie de données pour enregistrer les mesures. Voir nos alésomètres numériques.

Les points techniques à regarder

Plage de mesure et palpeurs

Les plages vont des petits alésages, à partir de quelques millimètres, jusqu'aux grands diamètres. Selon la profondeur de l'alésage et le diamètre minimal accessible, la configuration change. Des jeux de palpeurs interchangeables permettent de couvrir plusieurs plages avec un seul corps d'instrument.

Le préréglage avant chaque série

Un alésomètre se règle à zéro sur une bague étalon, ou sur un micromètre extérieur réglé à la cote nominale, avant chaque série de mesures. Cette étape conditionne la fiabilité du contrôle : on la refait à chaque changement de cote ou de référence de pièce.

Étalonnage et comparaison des modèles

Certificats COFRAC ou DKD

Quelle que soit la marque, Mitutoyo, Mahr, Tesa ou Insize, nous pouvons fournir votre alésomètre avec un certificat d'étalonnage COFRAC ou DKD, réalisé par nos laboratoires partenaires. Utile pour répondre à vos exigences d'audit ISO 9001.

Comparer sans ouvrir dix catalogues

Nos fiches techniques présentent les mêmes informations d'un modèle à l'autre, dont l'erreur maximale tolérée (EMT) et la répétabilité. Vous comparez ainsi un Mitutoyo et un Mahr sans passer par plusieurs catalogues constructeurs.

Questions fréquentes

Alésomètre ou micromètre d'intérieur, quelle différence ?

Dans l'usage courant, les deux mots désignent un instrument qui mesure le diamètre d'un alésage, et beaucoup d'ateliers les emploient indifféremment. Si vous avez un besoin précis (lecture par comparateur, par vis micrométrique, nombre de points de contact), indiquez-le-nous et nous vous orienterons vers le bon modèle.

Faut-il une bague étalon pour l'utiliser ?

Oui, dans la grande majorité des cas. On règle le zéro sur une bague étalon ou sur un micromètre extérieur à la cote nominale, avant chaque série de mesures.

Mitutoyo, Mahr, Tesa ou Insize : lequel prendre ?

Cela dépend de l'usage. Mitutoyo et Tesa conviennent aux contrôles de haute précision, Mahr aux ateliers qui veulent enregistrer leurs mesures, Insize aux équipements en nombre à budget serré. Dites-nous votre application et vos exigences de certification, nous vous conseillerons.
