Micromètre extérieur

Micromètre extérieur : guide et marques de référence

B METROLOGY réunit les micromètres extérieurs des grandes marques de métrologie pour les ateliers d'usinage, les laboratoires et les services qualité : Mitutoyo, Mahr, Tesa Technology et Insize. Vous y trouvez les trois technologies de lecture, vernier, cadran et numérique, sur des plages de 0 à 300 mm et au-delà.

Pourquoi un micromètre plutôt qu'un pied à coulisse ?

Le micromètre extérieur repose sur une vis micrométrique : en général, un tour de tambour fait avancer la broche de 0,5 mm vers l'enclume fixe. Ce mouvement très régulier permet de lire le 0,01 mm, et même le 0,001 mm sur certains modèles. Un pied à coulisse standard s'arrête le plus souvent à 0,02 mm. Dès que la tolérance se resserre, c'est donc le micromètre qu'on sort du tiroir. La contrepartie : chaque modèle ne couvre que 25 mm.

Quelle marque choisir ?

Mitutoyo

La marque que l'on retrouve dans presque tous les ateliers et laboratoires de contrôle. Vis micrométrique de grande qualité, corps robuste, et une gamme complète en vernier, cadran et numérique. Un choix sûr quand on veut un instrument qui dure.

Mahr

Des instruments bien pensés côté prise en main. Sur les modèles numériques, la sortie de données permet d'envoyer les mesures vers un poste de contrôle ou un système SPC, ce qui intéressera les ateliers qui veulent tracer leurs contrôles.

Tesa Technology

Tesa fait partie du groupe Hexagon et fabrique en Suisse. Sa réputation tient à la régularité de la vis micrométrique et à la rigidité du corps en U, deux qualités recherchées quand les tolérances sont serrées.

Insize

Le bon compromis pour équiper plusieurs postes de contrôle à budget maîtrisé, avec une répétabilité correcte pour un usage quotidien. Pour les tolérances les plus sévères, comparez avec les gammes Mitutoyo et Tesa.

Quelle technologie de lecture ?

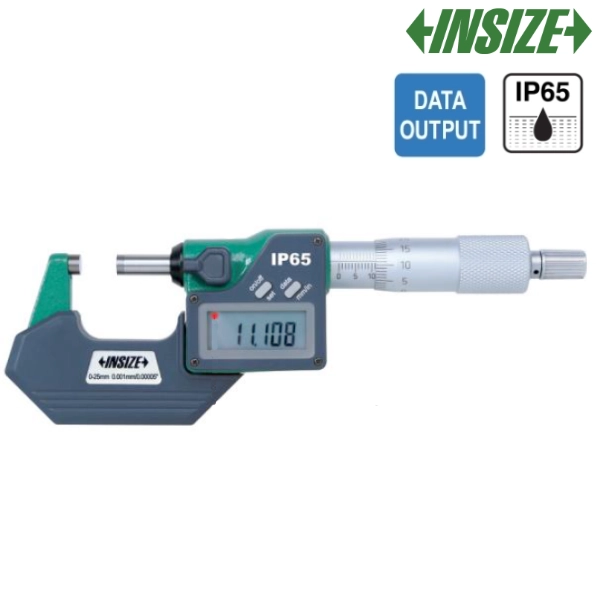

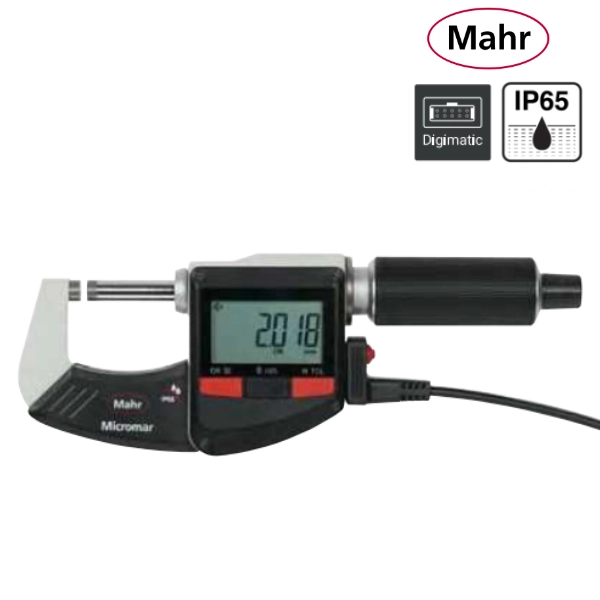

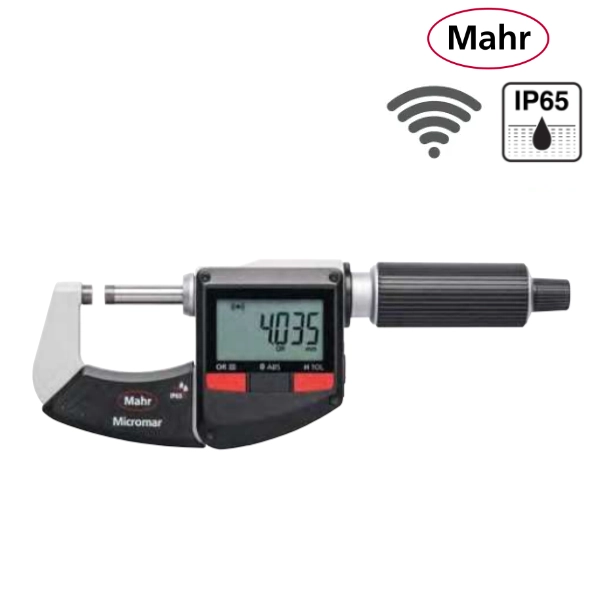

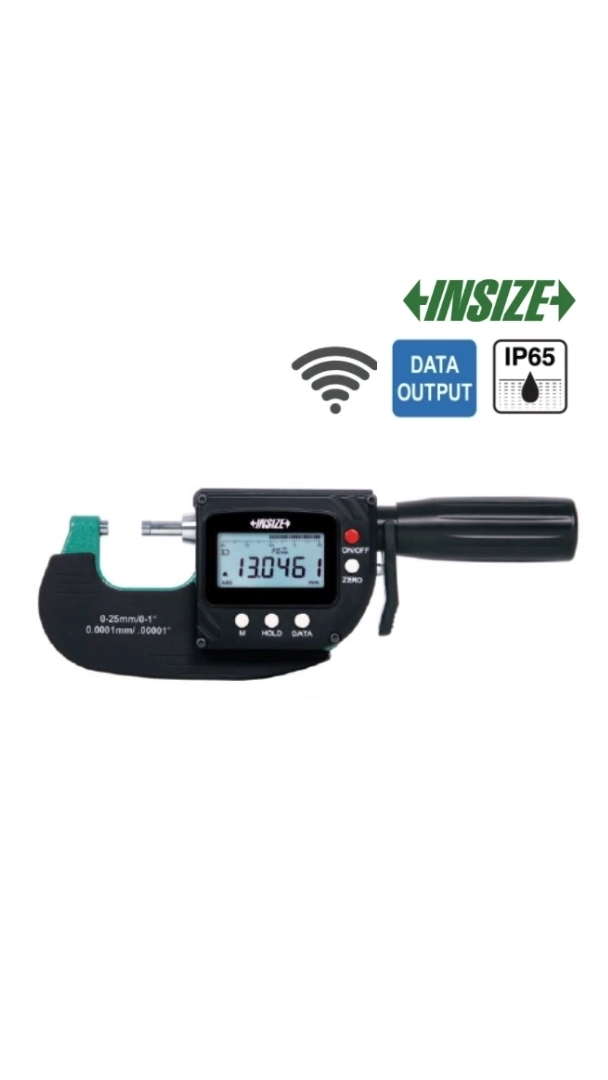

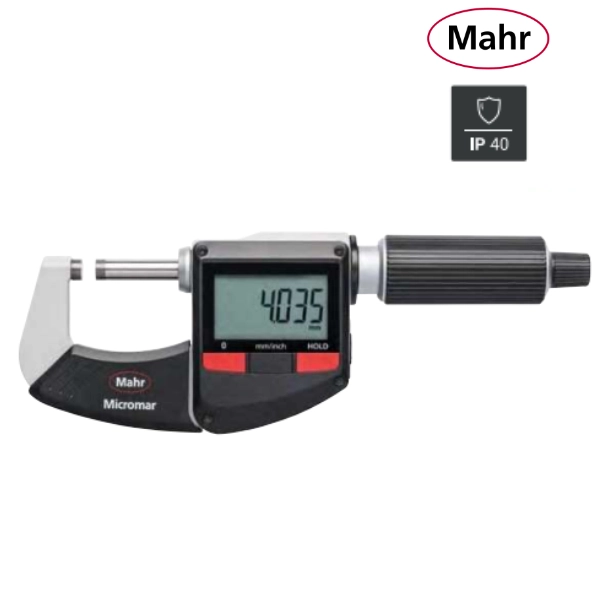

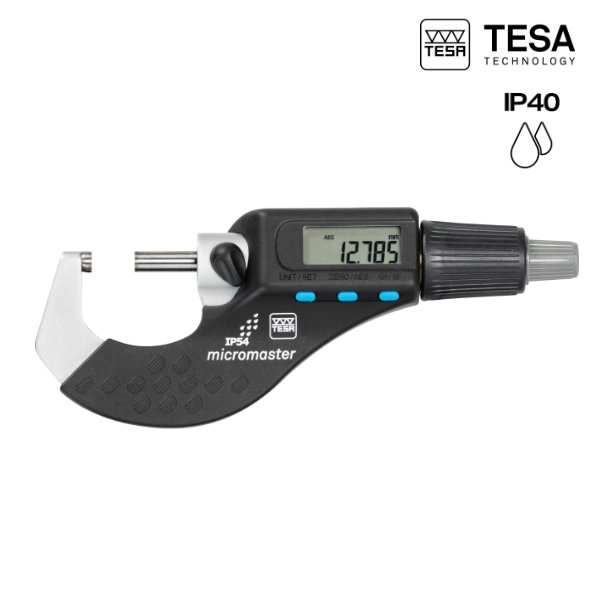

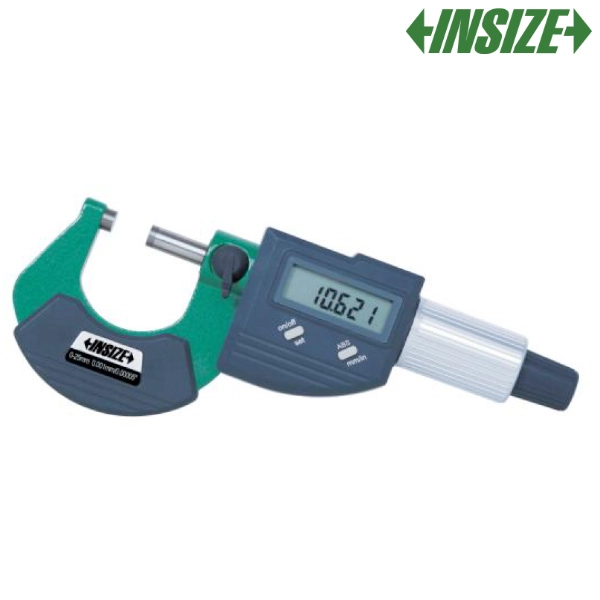

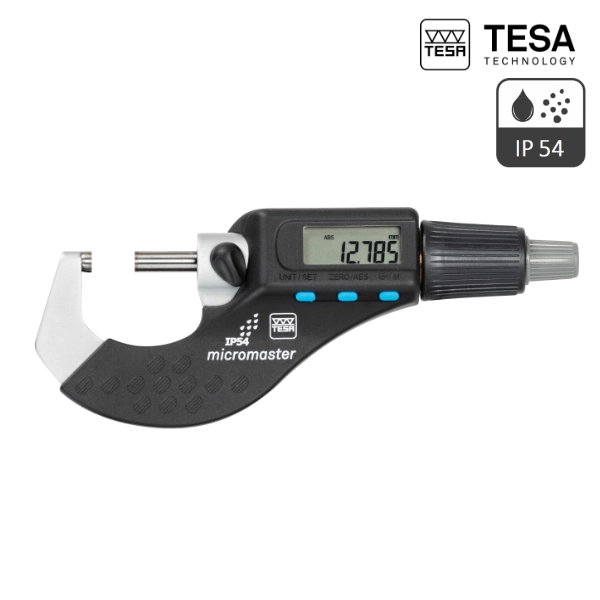

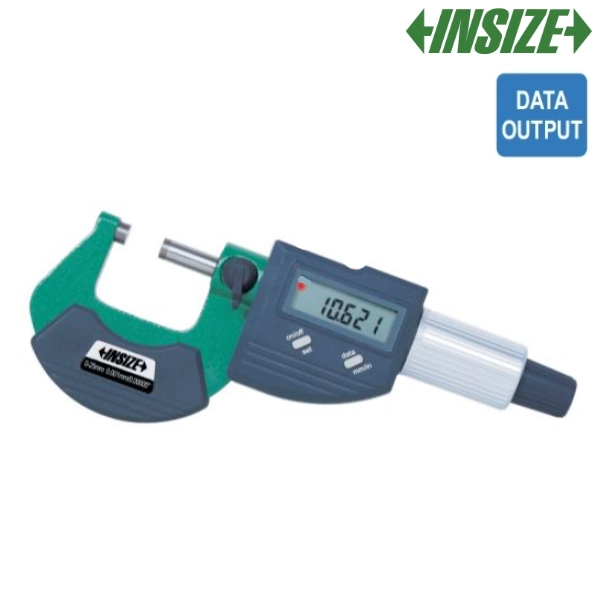

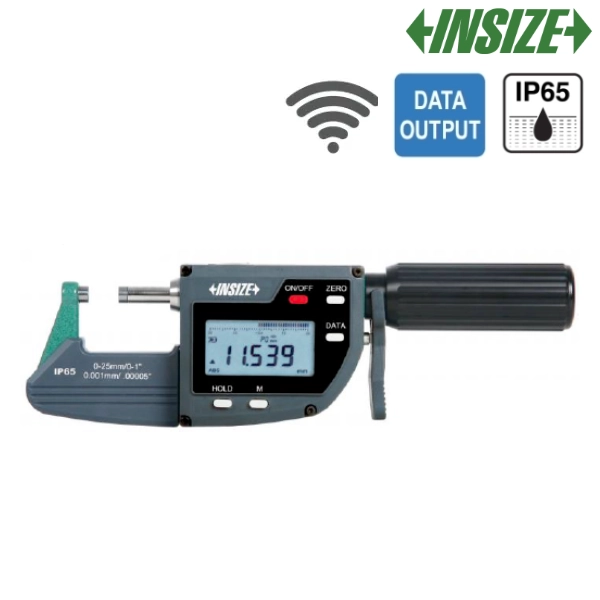

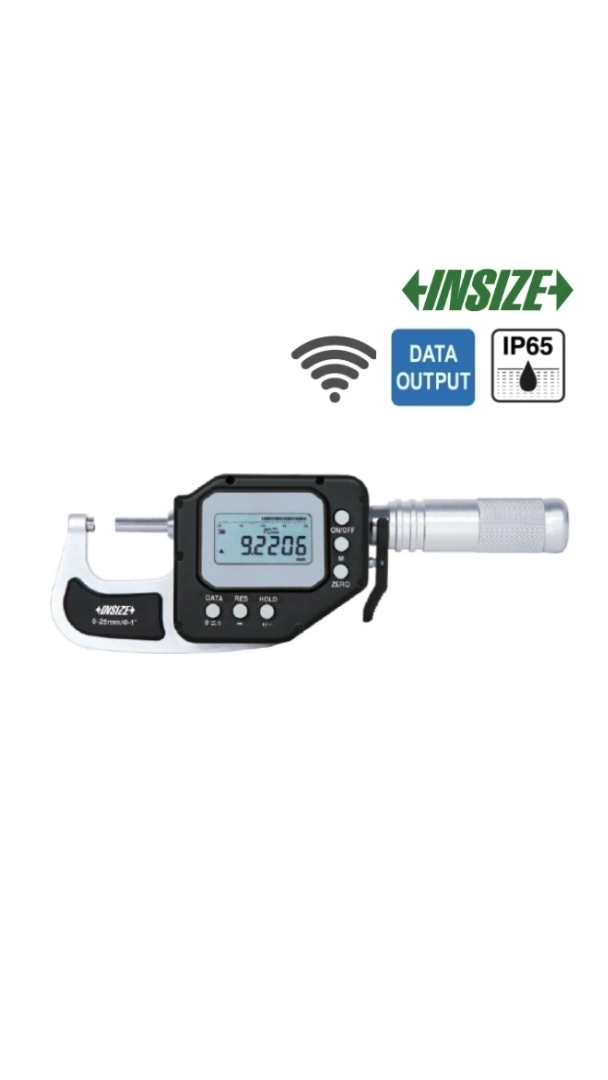

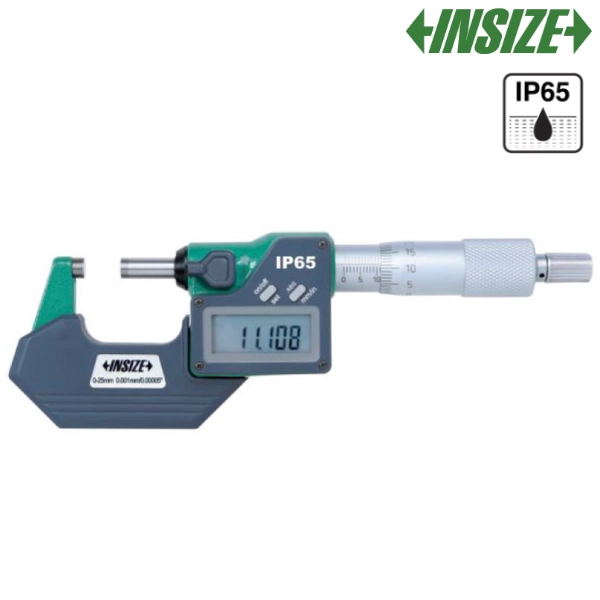

Micromètre numérique ou micromètre digital

L'afficheur LCD supprime l'interpolation des graduations du tambour, et la remise à zéro se fait à n'importe quelle position. La résolution courante est de 0,001 mm. Selon les modèles, la sortie de données passe en USB, Digimatic ou Bluetooth, pratique quand les mesures doivent être enregistrées. Voir nos micromètres numériques.

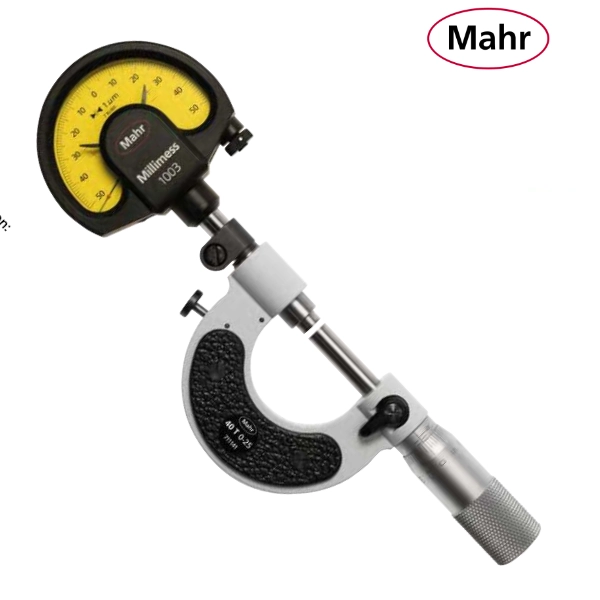

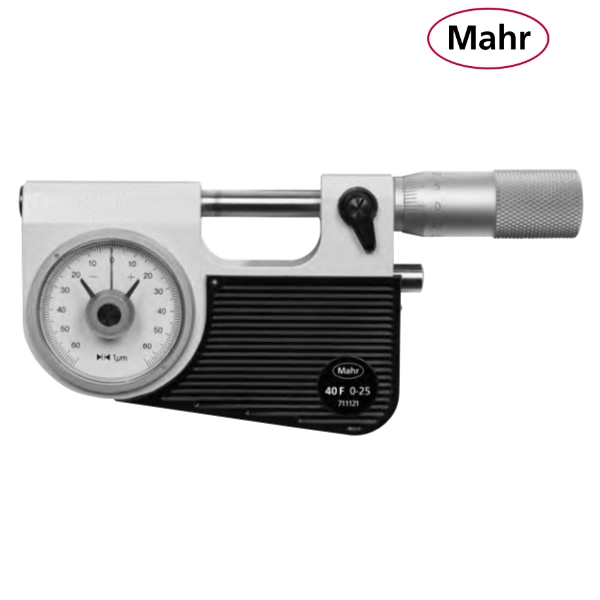

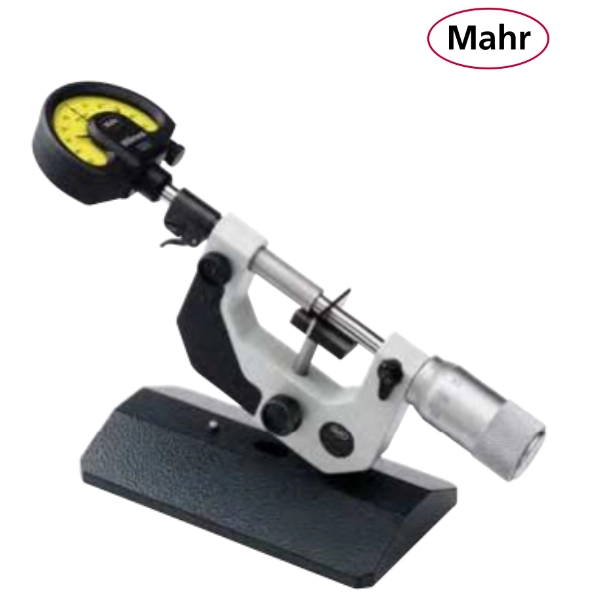

Micromètre à cadran

Une aiguille complète la lecture du tambour gradué : la valeur se lit d'un coup d'œil, sans pile. Beaucoup d'opérateurs l'apprécient pour les contrôles répétitifs. Voir nos micromètres à cadran.

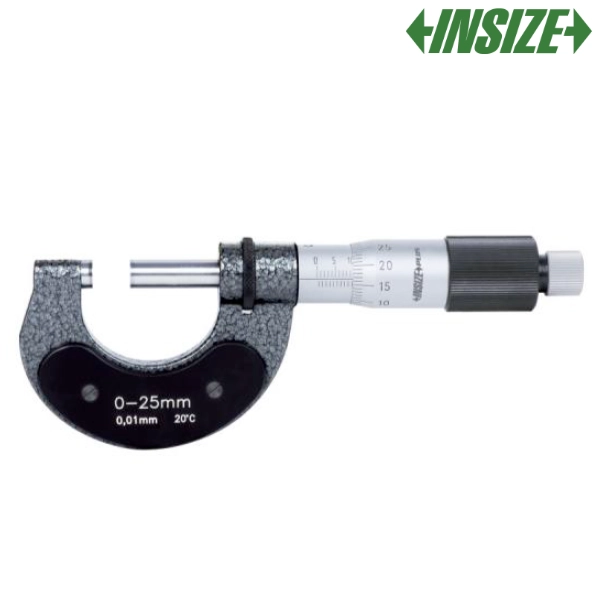

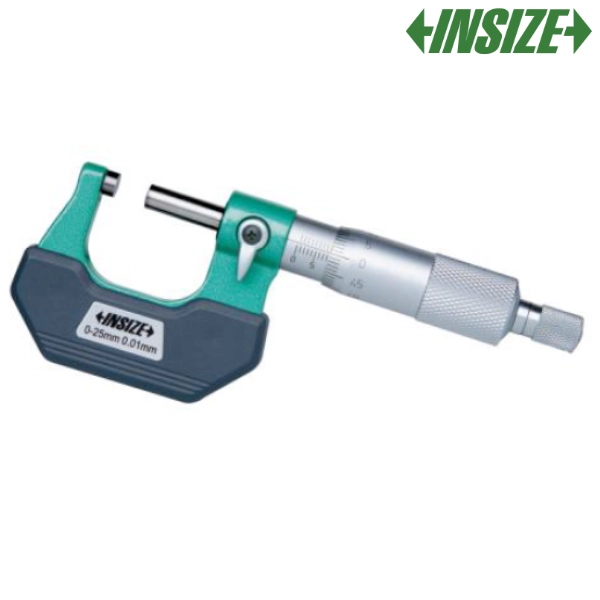

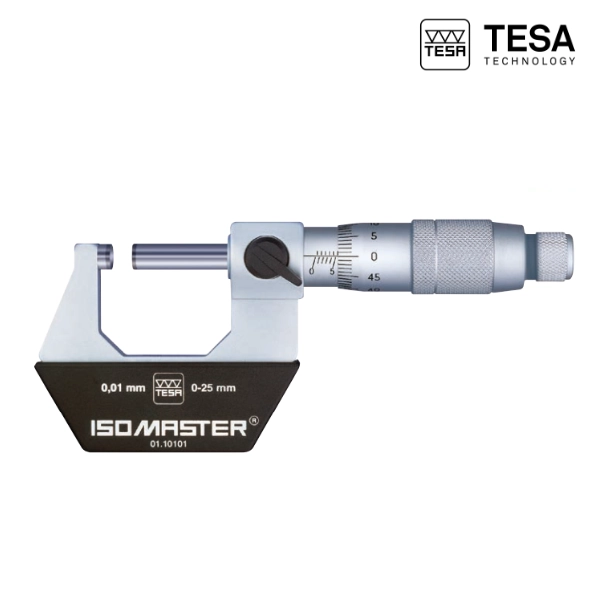

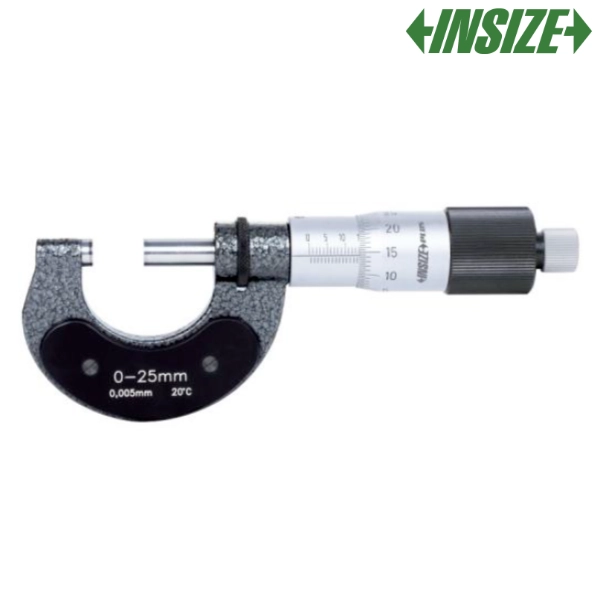

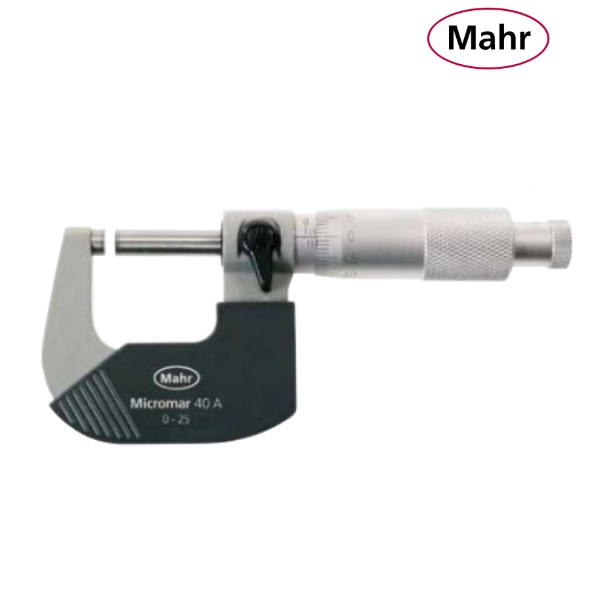

Micromètre à vernier

Le micromètre classique, entièrement mécanique : pas de pile, rien à régler. On lit la mesure sur le fût et le tambour. Voir nos micromètres à vernier.

Les points techniques à regarder

Le cliquet ou la friction calibrée

La plupart des micromètres extérieurs ont un cliquet (ou une friction) qui limite le couple de serrage sur la pièce. Résultat : deux opérateurs obtiennent la même mesure, sans que la sensibilité de la main n'entre en jeu. C'est un point important pour les contrôles de précision.

Plage de mesure et type de touches

Un micromètre couvre une plage de 25 mm : 0-25, 25-50, 50-75 mm, et ainsi de suite jusqu'aux grandes capacités. Un atelier travaille donc avec un jeu de plusieurs instruments. Côté touches, nous proposons des configurations adaptées : touches carbure pour résister à l'usure, touches sphériques pour les surfaces courbes, touches à disque pour mesurer une épaisseur.

Étalonnage et comparaison des modèles

Certificats COFRAC ou DKD

Quelle que soit la marque, Mitutoyo, Mahr, Tesa ou Insize, nous pouvons fournir votre micromètre avec un certificat d'étalonnage COFRAC ou DKD, réalisé par nos laboratoires partenaires. Ce certificat vous sert pour vos audits ISO 9001 et pour répondre aux exigences de traçabilité de la norme ISO/IEC 17025 si vous êtes concerné.

Comparer sans ouvrir dix catalogues

Nos fiches techniques présentent les mêmes informations d'un modèle à l'autre, dont l'erreur maximale tolérée (EMT) et la répétabilité. Vous comparez ainsi un Mitutoyo et un Mahr sans passer par plusieurs catalogues constructeurs.

Questions fréquentes

Pourquoi un micromètre ne couvre-t-il que 25 mm ?

La course de la vis est volontairement limitée à 25 mm pour garder un pas de vis précis sur toute l'amplitude. C'est pour cela qu'on achète un jeu de micromètres (0-25, 25-50, 50-75 mm) plutôt qu'un seul instrument à grande plage.

À quoi sert le cliquet ?

Il limite la force de serrage de la broche sur la pièce. Sans lui, un opérateur qui serre plus fort qu'un autre fausserait la mesure, surtout sur des pièces fines ou des matériaux tendres.

Mitutoyo, Mahr, Tesa ou Insize : lequel prendre ?

Cela dépend de l'usage. Mitutoyo et Tesa conviennent aux contrôles de haute précision, Mahr aux ateliers qui veulent enregistrer leurs mesures, Insize aux équipements en nombre à budget serré. Dites-nous votre application et vos exigences de certification, nous vous orienterons.
