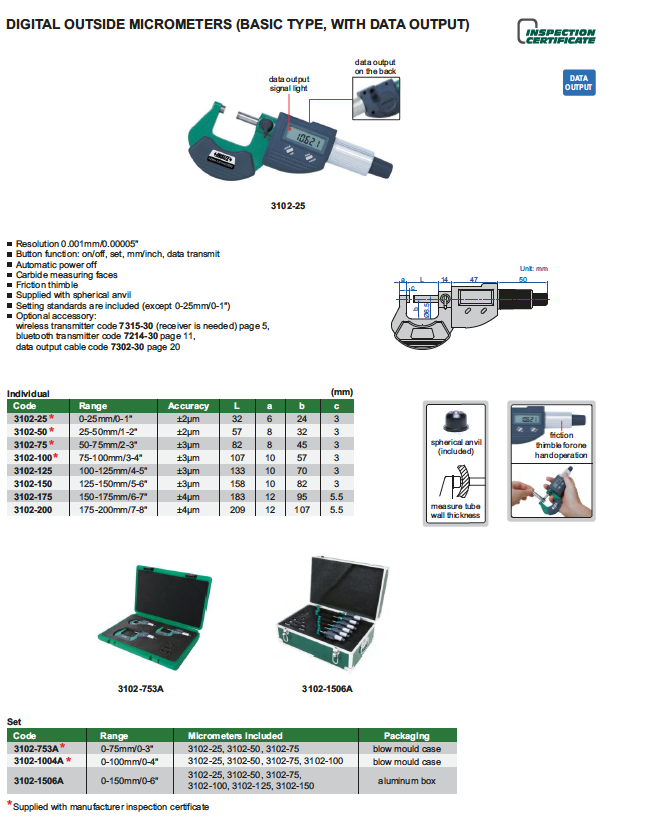

Micromètre extérieur numérique Standard INSIZE

Résolution 0,001 mm/0,00005″
Fonctions des boutons : marche/arrêt, réglage, mm/pouces, transmission des données
Arrêt automatique
Faces de mesure en carbure
Douille à friction
Fourni avec un enclume sphérique
Normes de réglage incluses (sauf 0-25 mm/0-1″)
Accessoires en option : émetteur sans fil code 7315-30 (récepteur nécessaire), émetteur Bluetooth code 7214-30, câble de sortie de données code 7302-30

Le micron, là où le pied à coulisse s’arrête

Le micromètre extérieur numérique INSIZE affiche au 0,001 mm avec une précision de ±2 µm sur les premières capacités. C’est un ordre de grandeur au-dessus d’un pied à coulisse numérique, qui affiche au centième et tolère typiquement ±0,03 mm.

Cette différence n’est pas qu’une question de chiffres. Elle vient de la conception : là où le pied à coulisse mesure via un coulisseau guidé sur une règle, le micromètre s’appuie sur une vis micrométrique de pas connu, dont la broche vient au contact de la pièce entre deux faces rigoureusement parallèles. Le montage est bien plus rigide, la course bien plus courte, et la répétabilité incomparablement meilleure.

En pratique, la règle est simple : dès que votre tolérance descend sous le dixième de millimètre, le pied à coulisse ne suffit plus, quelle que soit sa résolution d’affichage. Un instrument qui affiche le centième n’est pas précis au centième.

Touches carbure et douille à friction : les deux détails qui comptent

Deux caractéristiques distinguent un bon micromètre d’un instrument qui dérive au bout de six mois.

Les faces de mesure en carbure encaissent des milliers de contacts sans s’user. Sur un micromètre à touches acier, l’usure des faces décale progressivement le zéro et fausse toutes les mesures, souvent sans que personne ne s’en rende compte avant l’étalonnage annuel. Le carbure repousse très largement cette échéance.

La douille à friction est la clé de la répétabilité. Sur un micromètre, la valeur lue dépend directement de la force avec laquelle vous serrez la broche sur la pièce : trop fort, vous écrasez la cote de plusieurs microns. La douille à friction limite mécaniquement le couple appliqué et garantit donc la même pression de contact à chaque mesure, quel que soit l’opérateur. C’est ce qui rend les relevés comparables d’une pièce à l’autre et d’une équipe à l’autre.

L’instrument est également livré avec une enclume sphérique, utile pour mesurer des épaisseurs de tubes ou des surfaces courbes, où une enclume plate donnerait une valeur faussée par un contact sur l’arête.

Une capacité de 25 mm par instrument, et pourquoi

C’est le point qui surprend les acheteurs venant du pied à coulisse : un micromètre ne couvre que 25 mm de course. Un 0-25 mm mesure de 0 à 25 mm, un 25-50 mm de 25 à 50 mm, et ainsi de suite jusqu’à 175-200 mm.

Cette limitation est intrinsèque au principe de la vis micrométrique, dont la précision se dégraderait sur une course plus longue. Elle a une conséquence directe sur votre équipement : pour couvrir une plage étendue, il faut plusieurs instruments. C’est pourquoi cette référence est proposée aussi en jeux de 3 micromètres (0-75 mm), 4 micromètres (0-100 mm) et 6 micromètres (0-150 mm), plus économiques que l’achat séparé et livrés en coffret.

Chaque micromètre au-delà de 0-25 mm est fourni avec sa cale de réglage, indispensable pour caler le zéro à sa cote de départ. Le 0-25 mm n’en a pas besoin : son zéro se règle faces fermées.

La précision annoncée varie logiquement avec la capacité : ±2 µm jusqu’à 50 mm, ±3 µm de 50 à 150 mm, ±4 µm de 150 à 200 mm. C’est cette valeur, et non la résolution d’affichage, qui doit figurer dans vos gammes de contrôle et entrer dans le calcul de vos incertitudes de mesure.

Sortie de données et fonctions

Cette version dispose d’une sortie de données filaire, qui transmet directement la valeur mesurée vers un PC ou un logiciel SPC. Sur un instrument au micron, l’intérêt dépasse le simple confort : à ce niveau de finesse, une erreur de recopie d’un chiffre fausse un rapport de contrôle sans que rien ne le signale. La transmission automatique supprime ce risque.

Trois interfaces sont disponibles en option selon votre organisation : le câble de sortie de données (code 7302-30) pour une liaison directe, l’émetteur sans fil (code 7315-30, récepteur nécessaire) pour affranchir l’opérateur du fil au poste, et l’émetteur Bluetooth (code 7214-30) pour une remontée vers tablette ou PC sans infrastructure dédiée.

Les fonctions sont volontairement simples : marche/arrêt, réglage du zéro, conversion mm/pouces et transmission des données. L’arrêt automatique préserve la pile lorsque l’instrument reste ouvert sur l’établi, situation quotidienne en atelier.

Un instrument pour votre système qualité

Un certificat d’étalonnage raccordé peut être associé à l’instrument lors de la commande. Sur un micromètre, c’est rarement optionnel : dès qu’il sert à valider une cote tolérancée, il entre dans le plan de surveillance et doit être raccordé et suivi.

3. Caractéristiques techniques

Références détaillées

4. Pied à coulisse ou micromètre ? Le bloc qui capte le trafic

Le pied à coulisse est polyvalent, le micromètre est précis. Les deux sont complémentaires plutôt que concurrents : on dégrossit au pied à coulisse et on valide la cote critique au micromètre.

5. Questions fréquentes

Pourquoi un micromètre ne mesure-t-il que 25 mm ? La précision repose sur une vis micrométrique de pas connu, dont la justesse se dégraderait sur une course plus longue. Pour couvrir une plage étendue, on utilise plusieurs instruments, d’où les jeux de 3, 4 ou 6 micromètres proposés en coffret.

Quelle est la différence entre résolution et précision ? La résolution de 0,001 mm est le pas d’affichage. La précision, ou erreur maximale tolérée, est l’écart admissible entre valeur affichée et valeur vraie : de ±2 à ±4 µm selon la capacité. C’est cette seconde valeur qui doit apparaître dans vos gammes de contrôle.

À quoi sert la douille à friction ? Elle limite le couple de serrage sur la pièce et garantit une pression de contact identique à chaque mesure. Sans elle, la valeur lue dépend de la force appliquée par l’opérateur, et deux personnes obtiennent deux résultats différents sur la même pièce.

Pourquoi des touches en carbure ? Le carbure résiste à l’usure des contacts répétés. Sur des touches acier, l’usure décale progressivement le zéro et fausse les mesures de façon silencieuse jusqu’à l’étalonnage suivant.

Faut-il une cale de réglage ? Elle est fournie avec chaque capacité au-delà de 0-25 mm, et sert à caler le zéro à la cote de départ de l’instrument. Le 0-25 mm se règle faces fermées et n’en nécessite pas.

Comment transférer les mesures vers un PC ? Par le câble 7302-30 pour une liaison filaire, l’émetteur sans fil 7315-30 avec son récepteur, ou l’émetteur Bluetooth 7214-30.

À quoi sert l’enclume sphérique fournie ? À mesurer correctement des surfaces courbes ou des épaisseurs de tube, où une enclume plate porterait sur une arête et donnerait une valeur faussée.

Peut-on obtenir un certificat d’étalonnage ? Oui, un certificat raccordé peut être joint à la commande, ce qui est généralement requis dès que l’instrument valide une cote tolérancée.
