Marbres et vés en métrologie : la base de toute mesure de précision

Le marbre en métrologie : la surface de référence absolue

Qu'est-ce qu'un marbre en métrologie ?

Un marbre de métrologie est une plaque de référence — généralement en granit ou en acier rectifié — dont la surface est polie avec une précision extrême pour obtenir une planéité rigoureuse, souvent inférieure au micron. Il constitue la surface de référence absolue à partir de laquelle toutes les mesures dimensionnelles sont effectuées.

Sans marbre, il est impossible de garantir qu'un instrument de mesure est posé sur une surface réellement plane. Une surface de référence défectueuse se répercute directement sur toutes les mesures prises à partir d'elle, propageant l'erreur à l'ensemble du processus de contrôle qualité.

Chez B METROLOGY, nous proposons une gamme complète de marbres de métrologie en granit et en acier, adaptés aux laboratoires de métrologie, aux salles de contrôle qualité et aux ateliers d'usinage de précision.

[Découvrir toute la gamme de marbres B METROLOGY →]

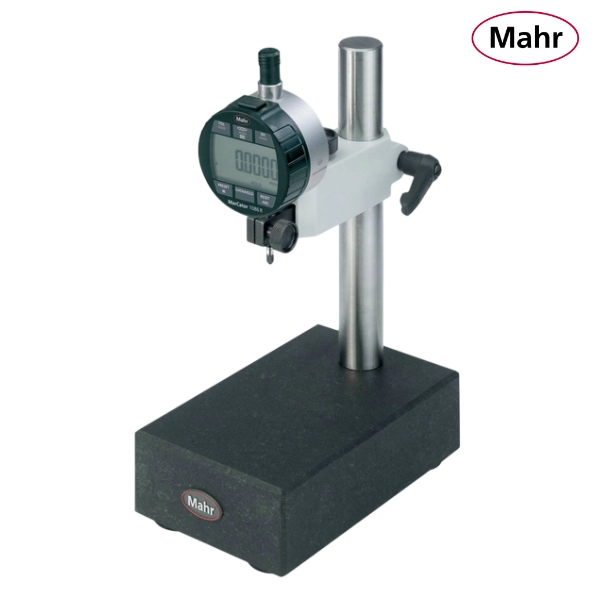

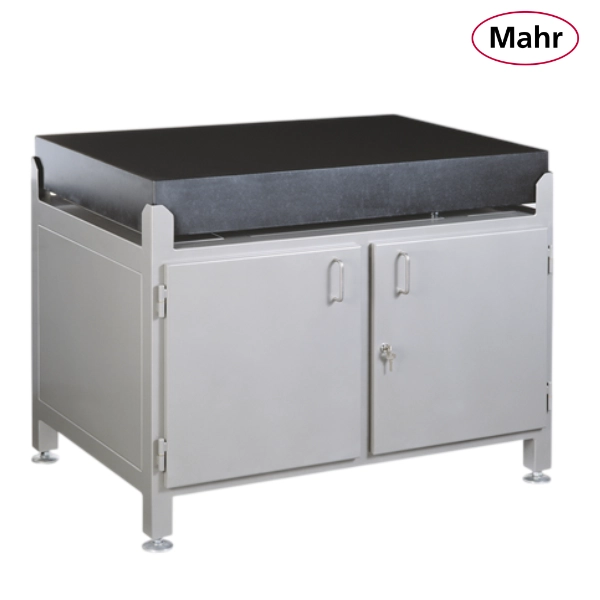

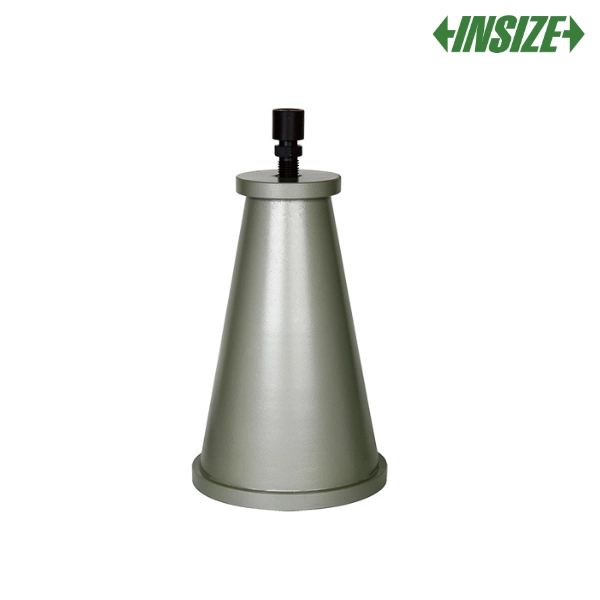

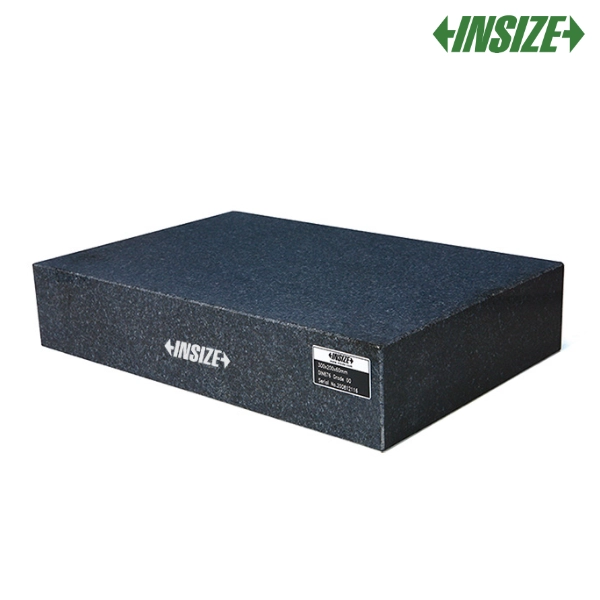

Matériaux : granit vs acier rectifié

Le granit est le matériau de référence en métrologie pour plusieurs raisons fondamentales :

• Sa stabilité dimensionnelle face aux variations de température est supérieure à celle de l'acier
• Il est non magnétique, ce qui évite les interférences avec les instruments de mesure équipés d'aimants (supports magnétiques, comparateurs à base magnétique)
• Sa structure cristalline naturelle lui confère une résistance exceptionnelle à l'usure : même après des années d'utilisation intensive, sa planéité se dégrade très lentement
• En cas d'usure localisée, il ne forme pas de burins (arêtes saillantes) comme l'acier, mais s'use en creux, ce qui est moins pénalisant pour la planéité globale

Applications des marbres de métrologie

Étalonnage d'instruments Le marbre sert de surface de référence pour étalonner et vérifier la précision des outils de mesure : pieds à coulisse, micromètres, comparateurs, trusquins, jauges de profondeur. En posant ces instruments sur une surface dont la planéité est certifiée, on s'assure que les erreurs de référence ne s'ajoutent pas aux erreurs propres de l'instrument.

Contrôle dimensionnel de pièces usinées Le marbre est la base de travail incontournable pour le contrôle des cotes et tolérances des pièces usinées : planéité, parallélisme, perpendicularité, hauteurs. En combinaison avec un trusquin numérique, un comparateur sur colonne ou des cales-étalons, il permet des contrôles dimensionnels complets et traçables.

Assemblage de précision Dans les ateliers d'assemblage de haute précision (outillage, mécanique de précision, horlogerie industrielle), le marbre sert de surface de référence pour positionner et aligner les pièces avant assemblage, garantissant la conformité géométrique des sous-ensembles.

Recherche et développement / prototypage Précieux dans les laboratoires de R&D, le marbre de métrologie sert de surface neutre pour la mesure de prototypes et de pièces expérimentales, assurant que les résultats de mesure reflètent fidèlement la géométrie réelle des pièces.

Avantages des marbres de métrologie B METROLOGY

Grades de précision des marbres

Les marbres de métrologie sont classifiés par grades de précision selon les normes EN ISO 8512 (granit) et DIN 876 (acier) :

• Grade 00 : précision de laboratoire de métrologie de référence — planéité maximale de quelques dixièmes de micron. Réservé aux salles de métrologie climatisées et aux étalonnages de référence.
• Grade 0 : précision élevée pour laboratoires de contrôle qualité — planéité au micron. Utilisé dans les salles de métrologie de production.
• Grade 1 : précision standard pour ateliers de métrologie et de contrôle — planéité de quelques microns. Convient à la grande majorité des contrôles industriels.
• Grade 2 : précision atelier pour les contrôles courants en production. Le grade le plus répandu dans les ateliers d'usinage.

B METROLOGY propose des marbres dans tous les grades, avec ou sans certificat d'étalonnage accrédité, pour répondre aux exigences ISO 9001, IATF 16949 et EN ISO/IEC 17025.

[Voir tous nos marbres de métrologie B METROLOGY →]

Le vé en métrologie : précision et stabilité pour les pièces cylindriques

Qu'est-ce qu'un vé en métrologie ?

Un vé de métrologie — ou bloc en V — est un dispositif de positionnement et de référence en forme de "V" utilisé pour supporter, aligner et inspecter des pièces cylindriques et des arbres. Sa rainure en V permet de centrer automatiquement les pièces cylindriques, quelle que soit leur taille, en garantissant un contact linéaire stable sur deux génératrices de la pièce.

Fabriqués en acier trempé rectifié ou en granit, les vés de métrologie sont des instruments de précision dont les faces et la rainure sont rectifiées avec une exactitude géométrique garantie.

[Découvrir toute la gamme de vés B METROLOGY →]

Fonctionnement du vé

Le principe du vé repose sur la géométrie de la rainure en V : quelle que soit le diamètre de la pièce cylindrique posée dans le vé, celle-ci se centre automatiquement dans la rainure par contact sur deux lignes génératrices. Cette propriété d'auto-centrage garantit :

• Un positionnement reproductible de la pièce, indépendamment de l'opérateur
• Une stabilité de maintien pendant les opérations de mesure ou d'usinage
• La possibilité de faire tourner la pièce sur elle-même (pour les contrôles de battement ou de circularité) sans la déplacer latéralement

Les vés sont généralement utilisés par paires : deux vés identiques positionnés à distance fixe sur le marbre de référence permettent de supporter les deux extrémités d'un arbre et d'en inspecter les caractéristiques géométriques sur toute sa longueur.

Applications des vés en métrologie

Contrôle du battement et de la circularité En combinaison avec un comparateur ou un indicateur à levier (pépita) monté sur support magnétique, le vé permet de mesurer le battement radial (faux-rond) d'un arbre en le faisant tourner lentement. La valeur de battement est directement lue comme la différence entre les valeurs MAX et MIN relevées par le comparateur (TIR — Total Indicator Reading).

Contrôle de la concentricité et de la coaxialité En positionnant le comparateur à différentes positions axiales le long de l'arbre, le vé permet d'évaluer la concentricité des différents tronçons d'un arbre à gradins et leur coaxialité.

Usinage de précision En atelier, les vés sont utilisés pour aligner et maintenir des pièces cylindriques pendant les opérations de coupe, de perçage ou de meulage, assurant un positionnement précis et reproductible.

Inspection des roulements et des tuyaux Les vés permettent d'inspecter la circularité et le battement des bagues de roulements, des tuyaux et de tout composant de révolution, en garantissant un appui stable et un centrage automatique.

Études métrologiques Utilisés dans les laboratoires de métrologie pour des études de précision sur les caractéristiques dimensionnelles des cylindres : diamètre, circularité, cylindricité, battement.

Types de vés disponibles chez B METROLOGY

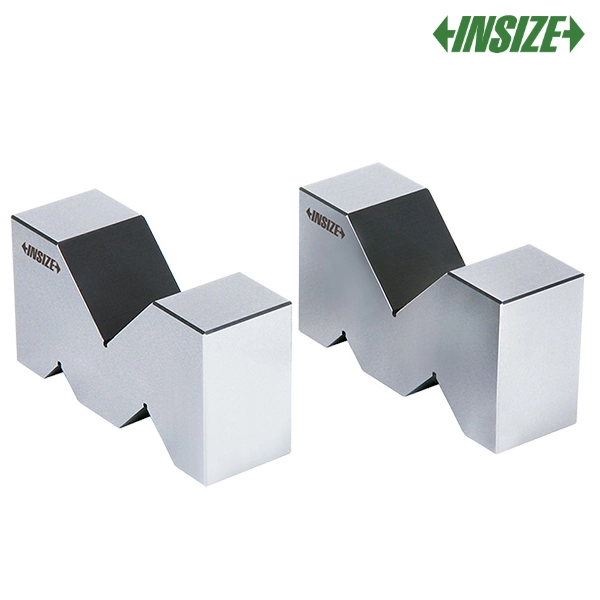

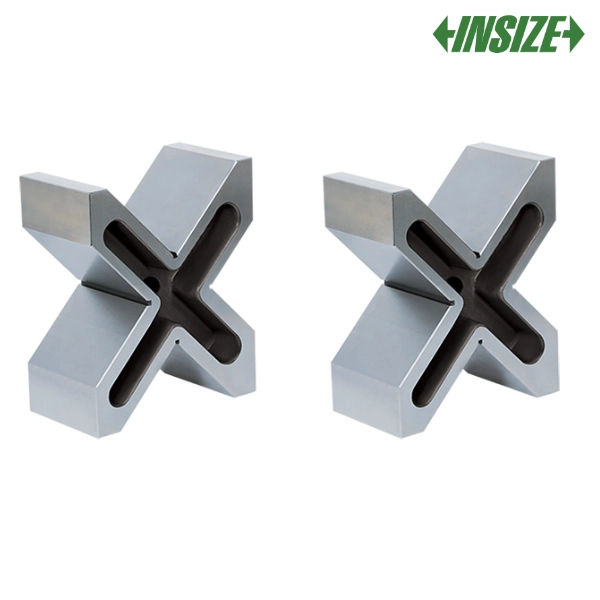

Vés en acier trempé rectifié La version standard pour les ateliers d'usinage et les postes de contrôle qualité en production. L'acier trempé offre une résistance élevée aux chocs et aux rayures. Disponibles en version simple (un vé) ou en paires appariées (deux vés avec planéité relative garantie).

Vés en granit La version haute précision pour les salles de métrologie. Le granit offre une stabilité thermique et une résistance à l'usure supérieures à l'acier, et est non magnétique — aucune interférence avec les instruments à fixation magnétique.

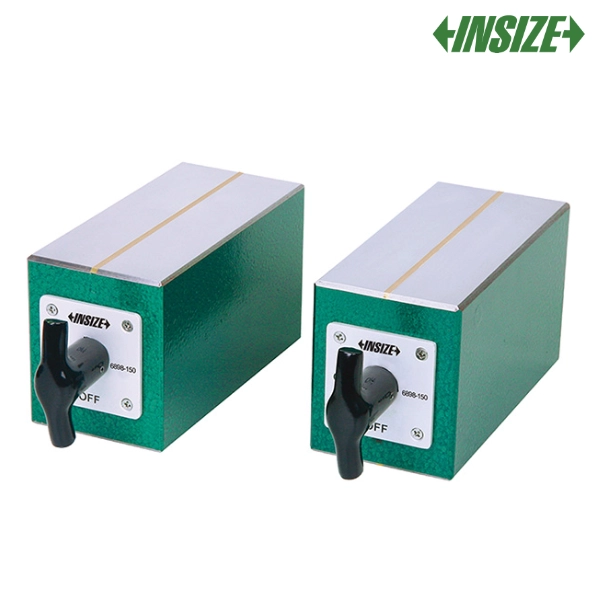

Vés magnétiques Certains vés sont équipés d'un système de fixation magnétique intégré, permettant de les positionner et de les verrouiller rapidement sur un marbre en acier ou sur la table d'une machine-outil.

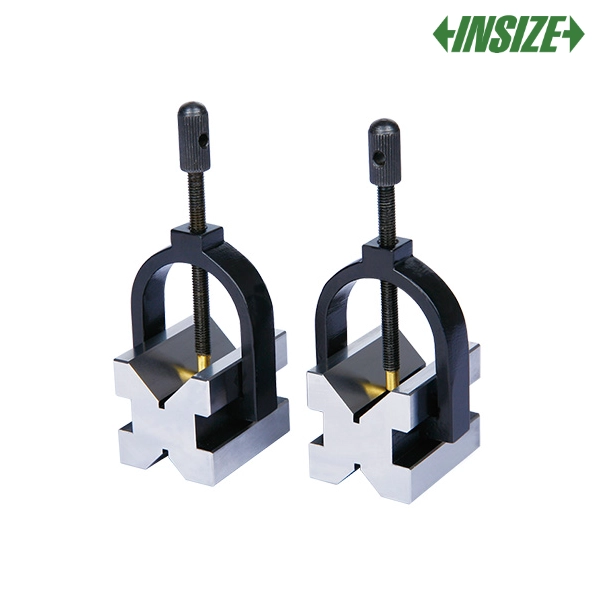

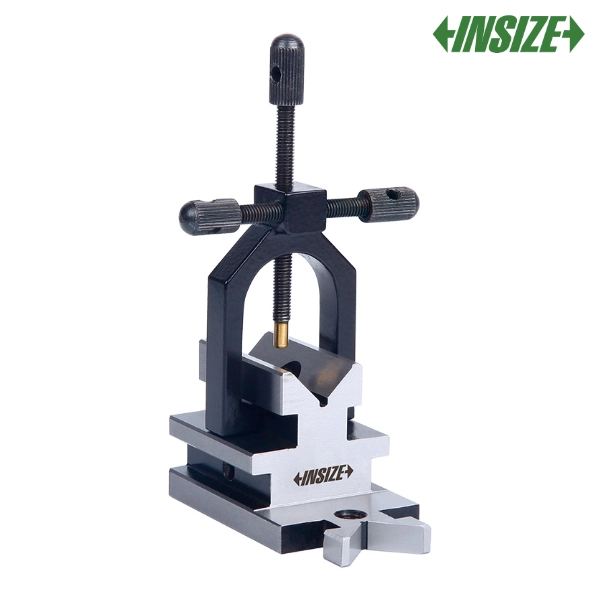

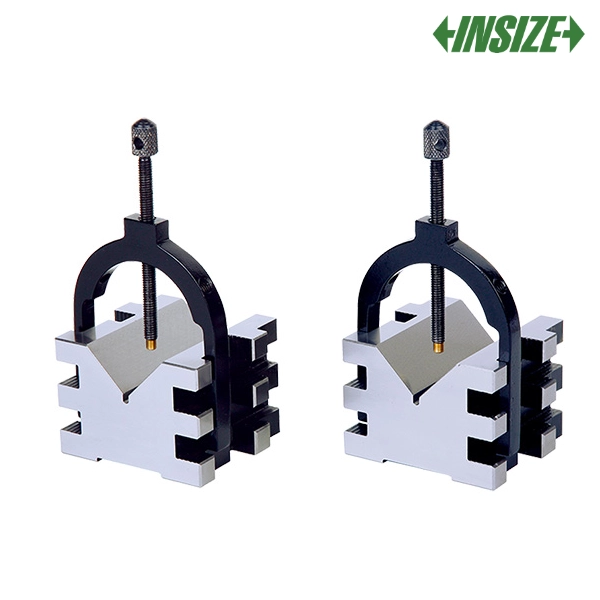

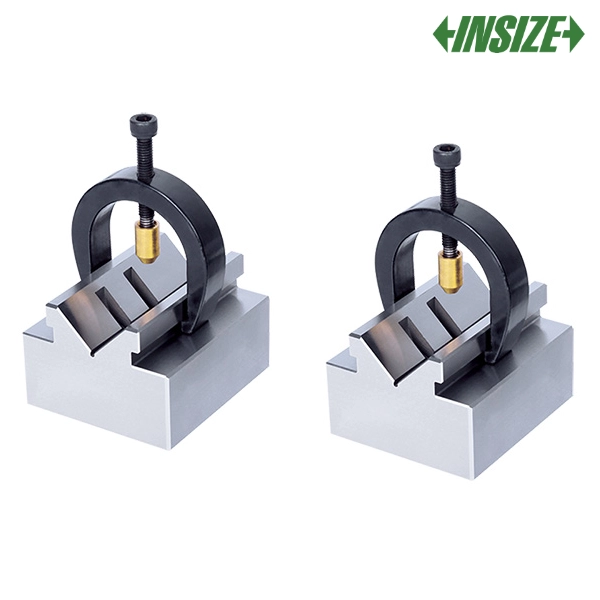

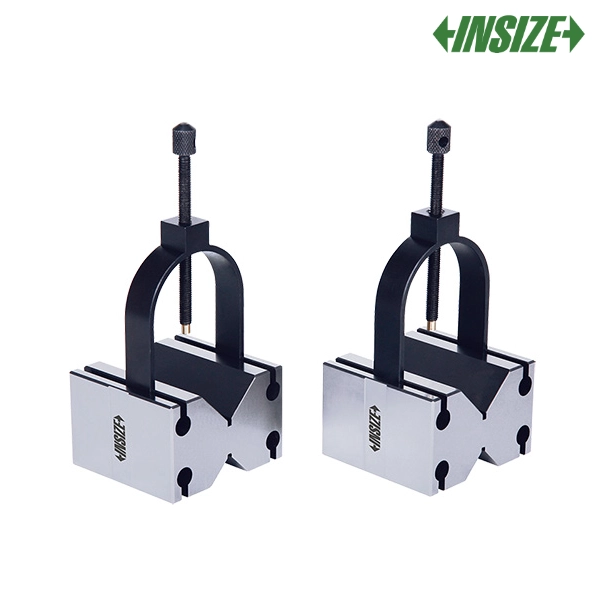

Vés à serrage mécanique Équipés d'un mécanisme de serrage intégré, ces vés maintiennent la pièce cylindrique dans la rainure pendant les opérations d'usinage, évitant tout déplacement axial ou rotation non souhaitée.

Avantages des vés de métrologie B METROLOGY

Utilisation combinée : marbre + vé + comparateur

La combinaison marbre de métrologie + vé + comparateur constitue le dispositif de contrôle de référence pour les pièces cylindriques dans les ateliers et laboratoires du monde entier :

1. Posez les deux vés sur le marbre de métrologie, à la distance appropriée pour supporter les deux portées de l'arbre.
2. Posez l'arbre dans les vés — il se centre automatiquement.
3. Montez le comparateur sur un support magnétique ou une colonne, et positionnez la pointe palpeuse perpendiculairement à la surface de l'arbre avec une légère précharge.
4. Mettez le comparateur à zéro.
5. Faites tourner lentement l'arbre dans les vés et relevez la valeur de battement (TIR = MAX − MIN).
6. Déplacez le comparateur axialement pour contrôler différentes sections et détecter conicité ou ovalisation.

Conseil B METROLOGY : pour des mesures de battement précises, assurez-vous que les deux vés sont parfaitement de même hauteur (vés appariés) et que le marbre est positionné sur une surface stable, à l'abri des vibrations. Travaillez si possible dans un environnement à température contrôlée (20°C ±2°C) conformément à la norme ISO 1, qui définit les conditions de référence pour les mesures métrologique.
