Mesureur d'épaisseur (jauge d'épaisseur) : guide complet pour choisir et utiliser votre instrument

Qu'est-ce qu'un mesureur d'épaisseur ?

Un mesureur d'épaisseur est un instrument de métrologie dimensionnelle conçu pour déterminer avec précision l'épaisseur d'un matériau ou d'une pièce. Selon les secteurs, les ateliers et les fabricants, le même outil est désigné par de nombreux termes :

Attention à ne pas confondre : en français, l'expression « jauge d'épaisseur » désigne parfois une cale d'épaisseur, c'est-à-dire un jeu de lamelles calibrées servant à contrôler un jeu fonctionnel. Ce n'est pas le même outil : la cale d'épaisseur donne une réponse par comparaison (ça passe ou ça ne passe pas), le mesureur d'épaisseur donne une valeur chiffrée.

Indispensable dans de nombreux secteurs industriels, le mesureur d'épaisseur garantit la conformité dimensionnelle des matériaux aux spécifications techniques. Il intervient à toutes les étapes du processus industriel : réception des matières premières, contrôle en cours de production, inspection qualité finale et maintenance préventive.

Ses principaux atouts :

Les secteurs utilisateurs couvrent l'industrie automobile, l'aéronautique, la construction, la plasturgie, la métallurgie, la papeterie, le textile, le cuir et l'électronique.

Chez B METROLOGY, nous proposons une gamme complète adaptée à tous les niveaux d'exigence, du contrôle atelier à la métrologie de référence.

👉 Découvrir toute la gamme de mesureurs d'épaisseur et de hauteur

Les différents types de mesureurs d'épaisseur

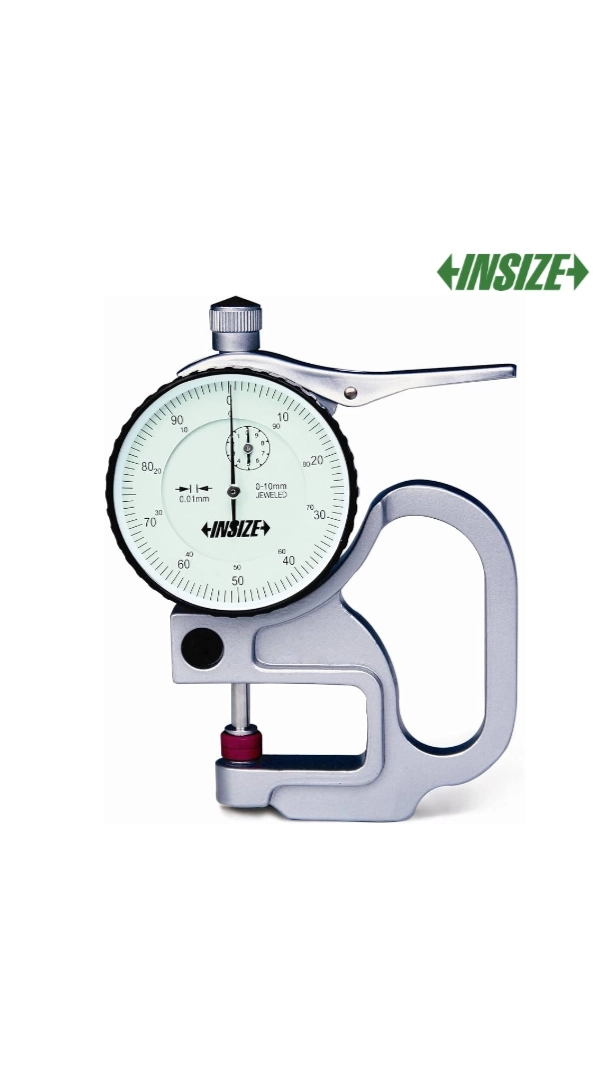

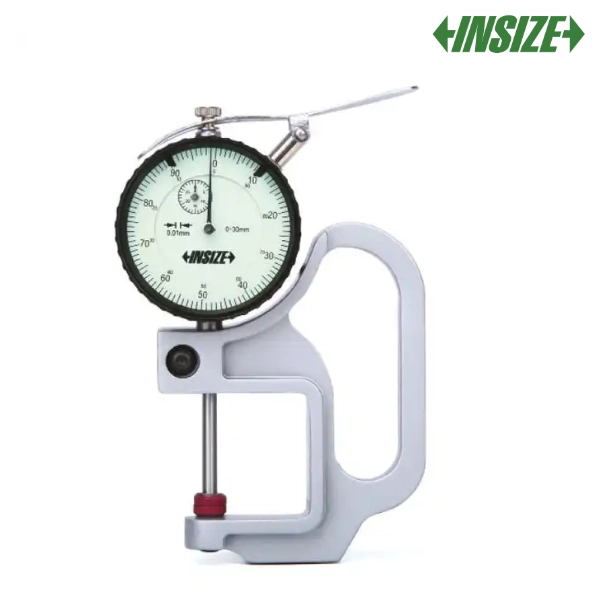

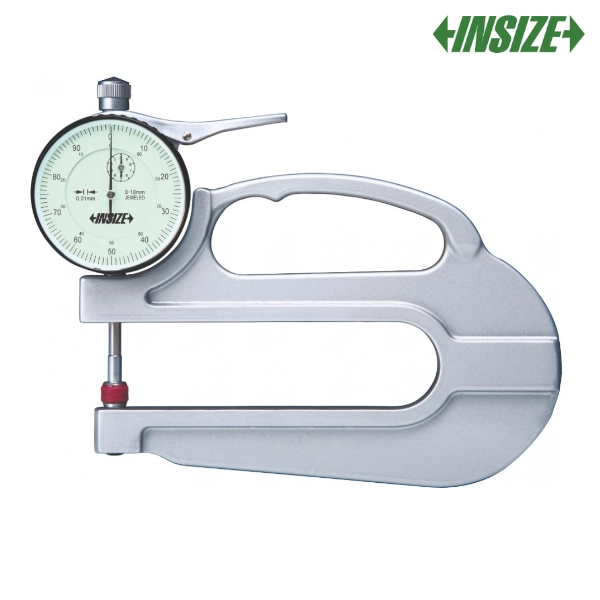

Mesureur d'épaisseur à montre (à cadran)

Le mesureur d'épaisseur à montre, aussi appelé jauge d'épaisseur à cadran ou comparateur d'épaisseur analogique, utilise un indicateur à aiguille monté sur un bâti rigide avec enclume fixe. La touche de contact se déplace perpendiculairement à la pièce et transmet son déplacement à l'aiguille par un mécanisme amplificateur. Sa lecture directe et intuitive en fait l'outil privilégié des environnements de production où la cadence de contrôle prime.

• Résolution : 0,01 mm en standard, 0,001 mm (au millième) sur les modèles de précision
• Capacités courantes : 0-1 mm, 0-10 mm, 0-20 mm, 0-30 mm
• Applications : contrôle en série, feuilles, films, plaques, joints, cuir, textile
• Avantage : lecture immédiate, robustesse mécanique, aucune pile

Le même principe de lecture se retrouve sur le pied à coulisse à montre et sur le comparateur à montre.

👉 Voir tous les mesureurs d'épaisseur à montre

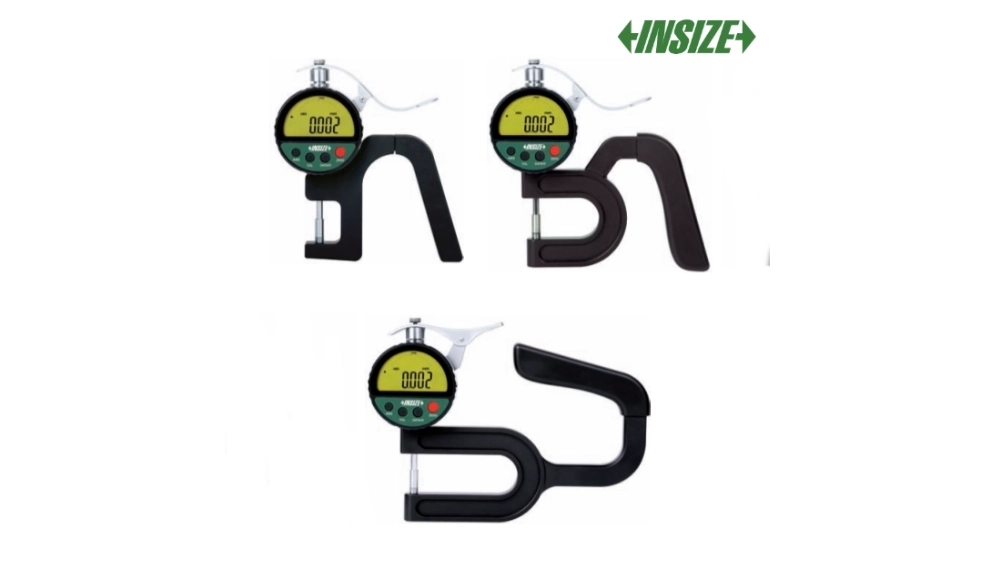

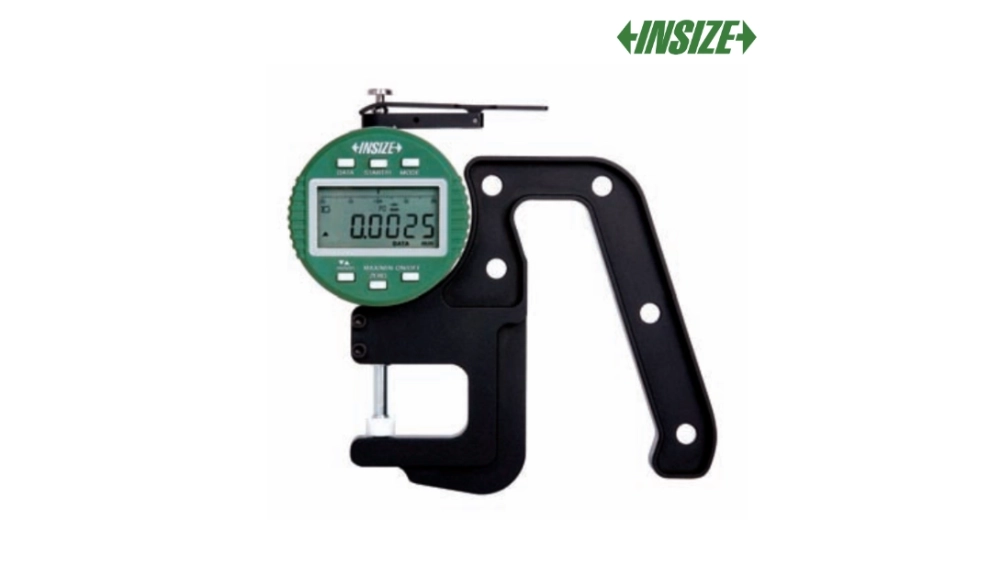

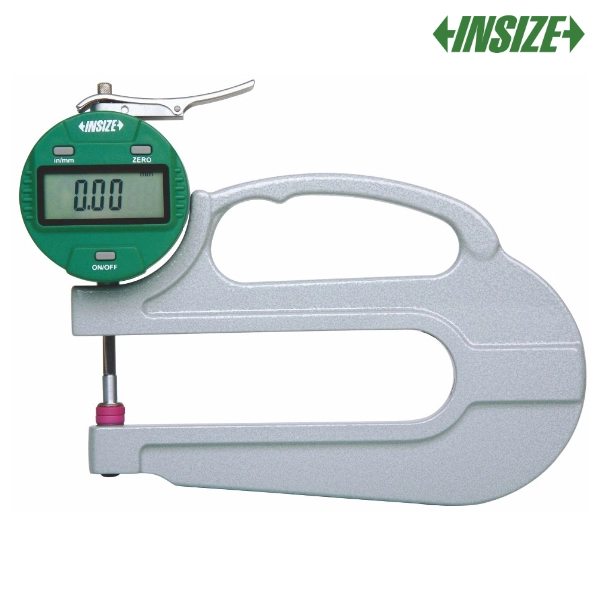

Mesureur d'épaisseur numérique (digital)

Le mesureur d'épaisseur numérique intègre un capteur de déplacement électronique et un afficheur LCD qui indique directement la valeur mesurée, avec une résolution pouvant atteindre 0,001 mm. Ses fonctions en font l'outil de référence des ateliers modernes :

• Remise à zéro instantanée à n'importe quelle position
• Maintien de la mesure (HOLD) pour un relevé différé
• Conversion mm / pouces en un appui
• Mesure absolue (ABS) et relative (INC)
• Capture des valeurs extrêmes (MAX / MIN)
• Sortie de données filaire (RS232, USB) ou sans fil (Bluetooth) pour intégration SPC

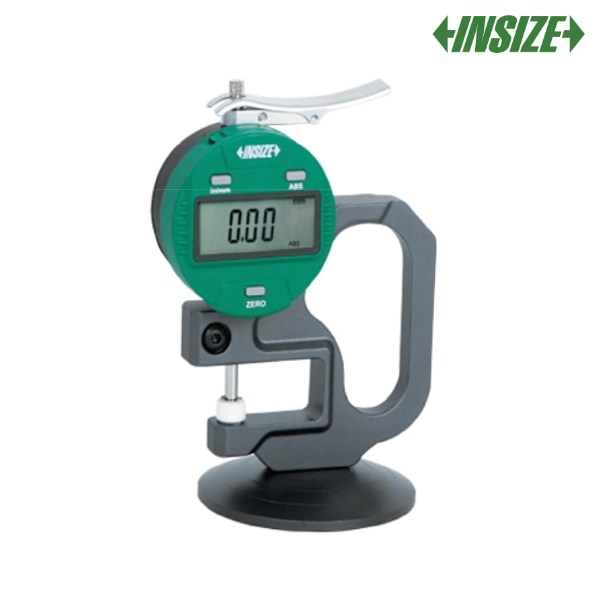

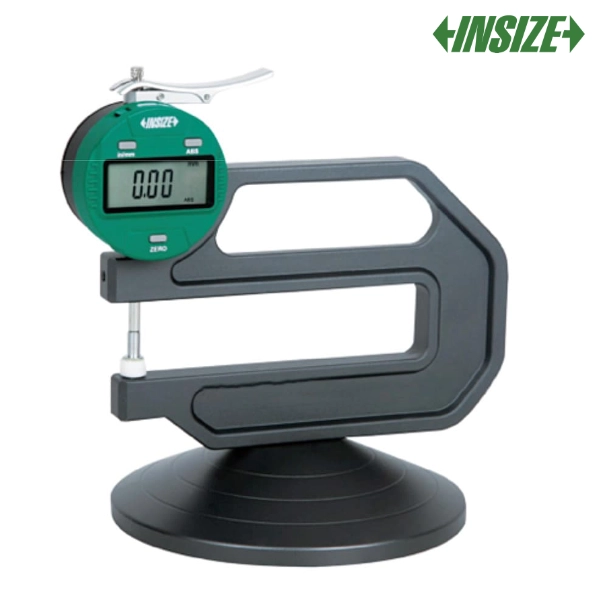

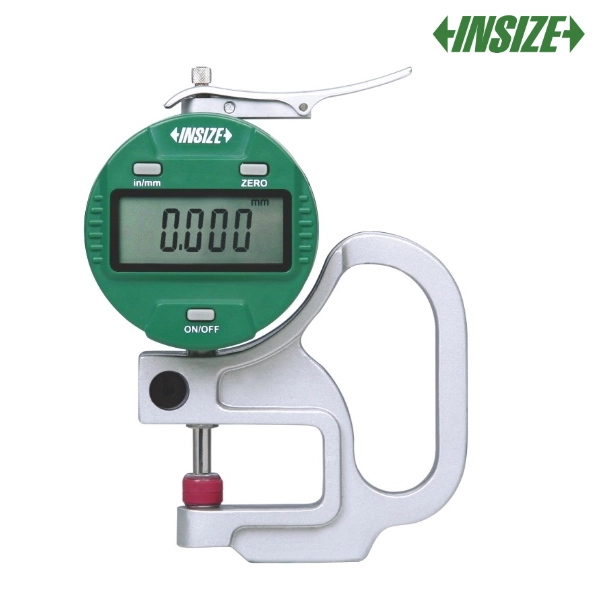

Certains modèles existent en version à poignée pour un usage à une main, avec base pour un usage en poste fixe, en grande capacité ou en grande précision.

• Résolution : 0,01 mm à 0,001 mm selon modèle
• Applications : métrologie industrielle, contrôle qualité, SPC, R&D
• Avantage : lecture sans ambiguïté ni erreur de parallaxe, traçabilité des données

Le même principe électronique équipe les alésomètres numériques et les pieds à coulisse numériques.

👉 Voir tous les mesureurs d'épaisseur numériques

Mesureur d'épaisseur mécanique (palmer, micromètre d'épaisseur)

Le mesureur d'épaisseur mécanique repose sur le principe de la vis micrométrique. Sa broche et son enclume planes garantissent un contact uniforme sur toute la surface mesurée. Entièrement mécanique, il ne nécessite aucune alimentation et résiste parfaitement aux environnements difficiles. Pour la mesure d'épaisseur de pièces rigides, il constitue souvent l'alternative directe au micromètre extérieur, dont il partage le mécanisme.

• Résolution : 0,01 mm à 0,001 mm selon le modèle
• Applications : pièces métalliques, plastiques rigides, caoutchoucs durs, verre
• Avantage : robustesse maximale, autonomie totale

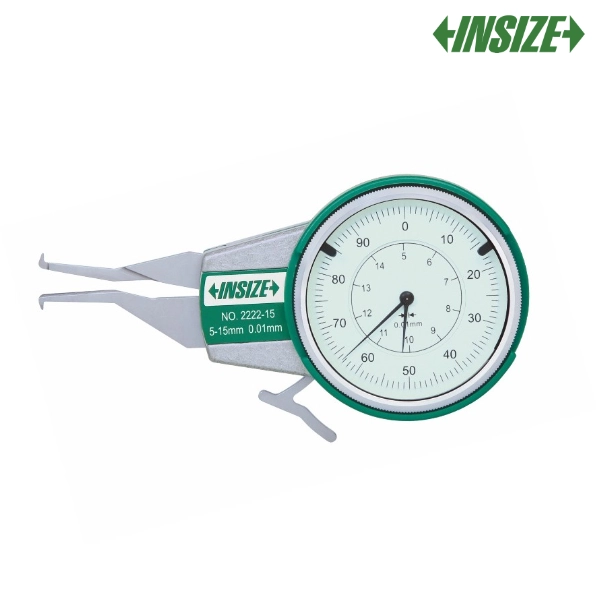

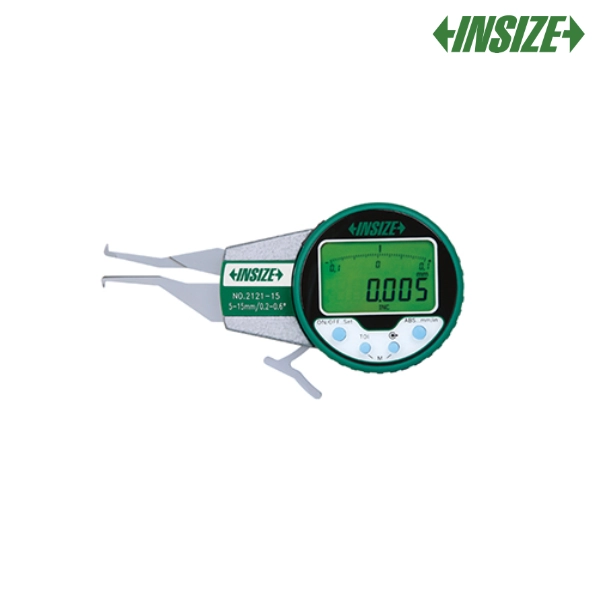

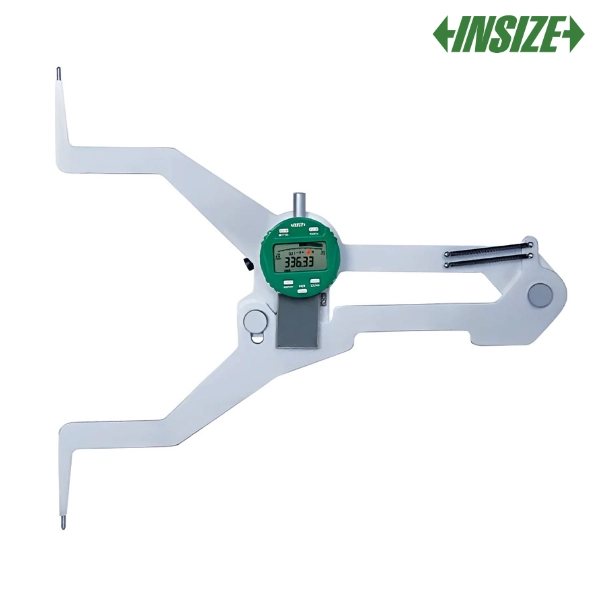

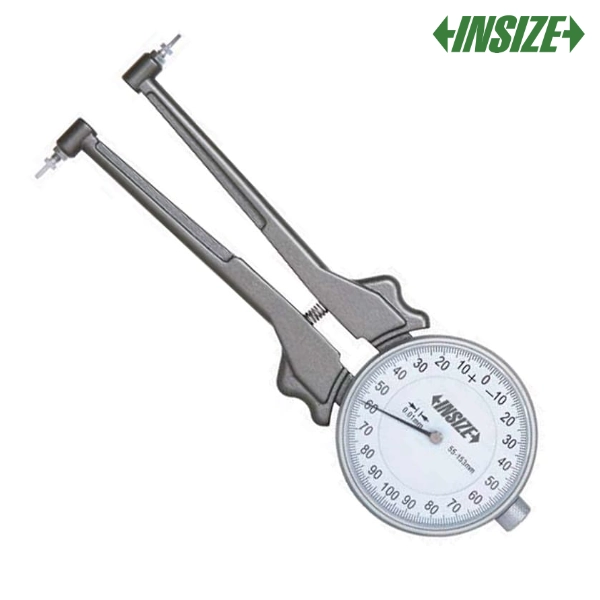

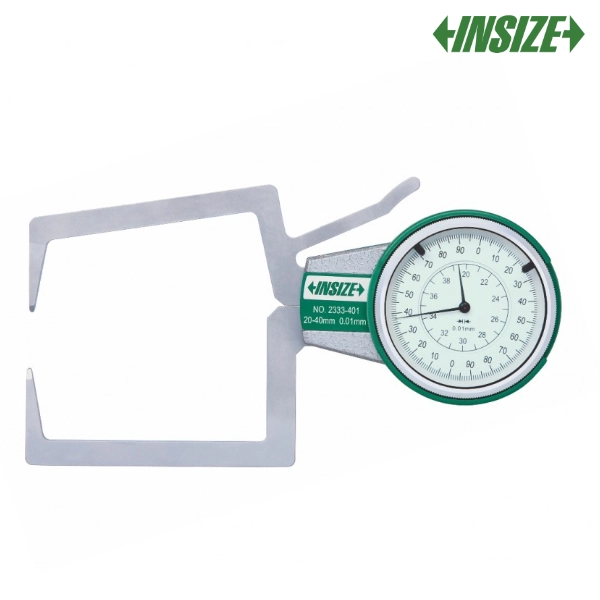

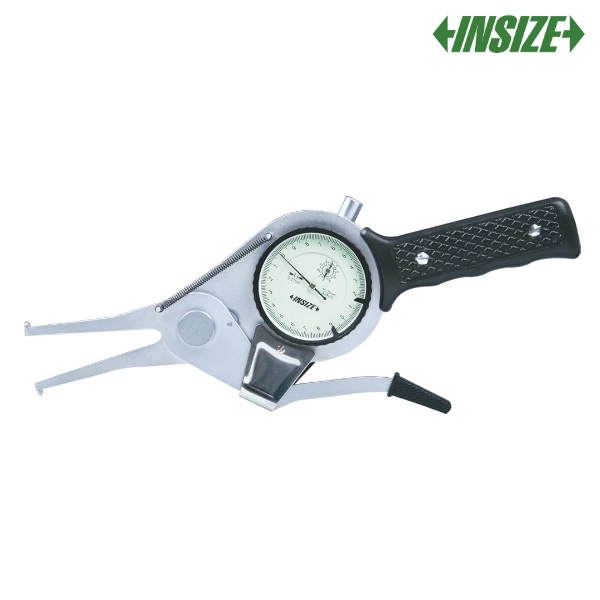

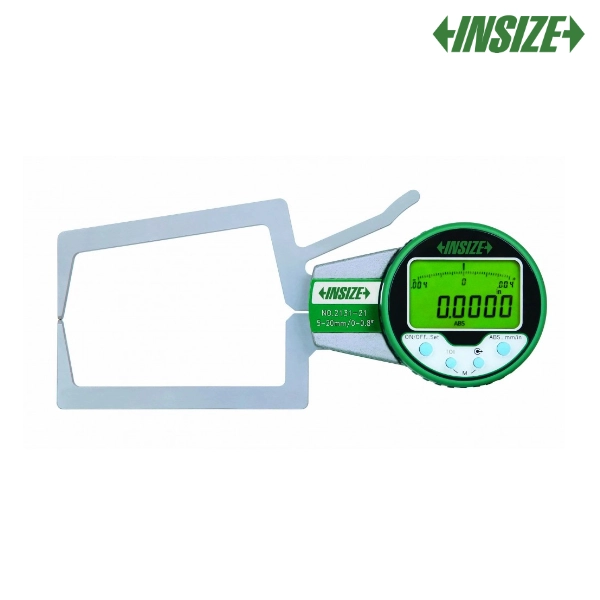

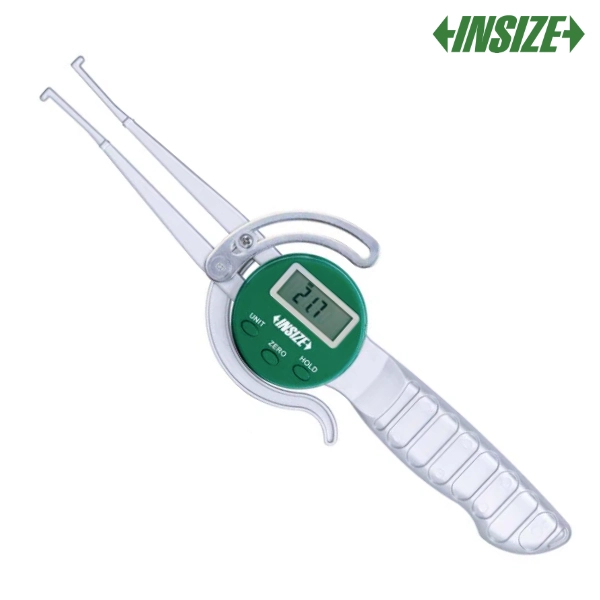

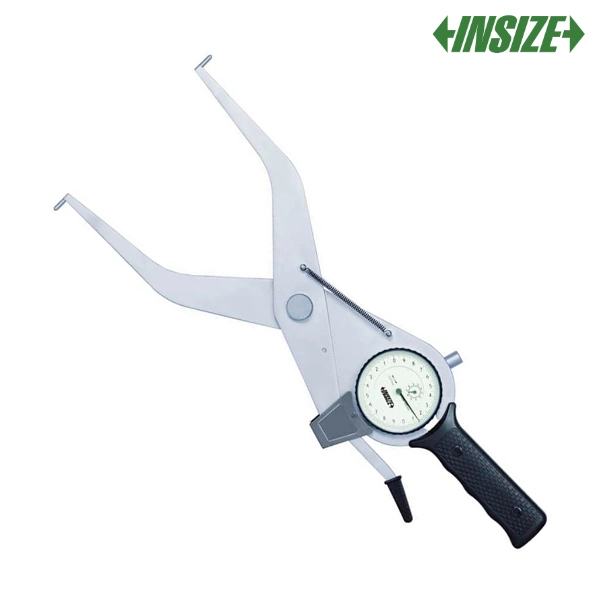

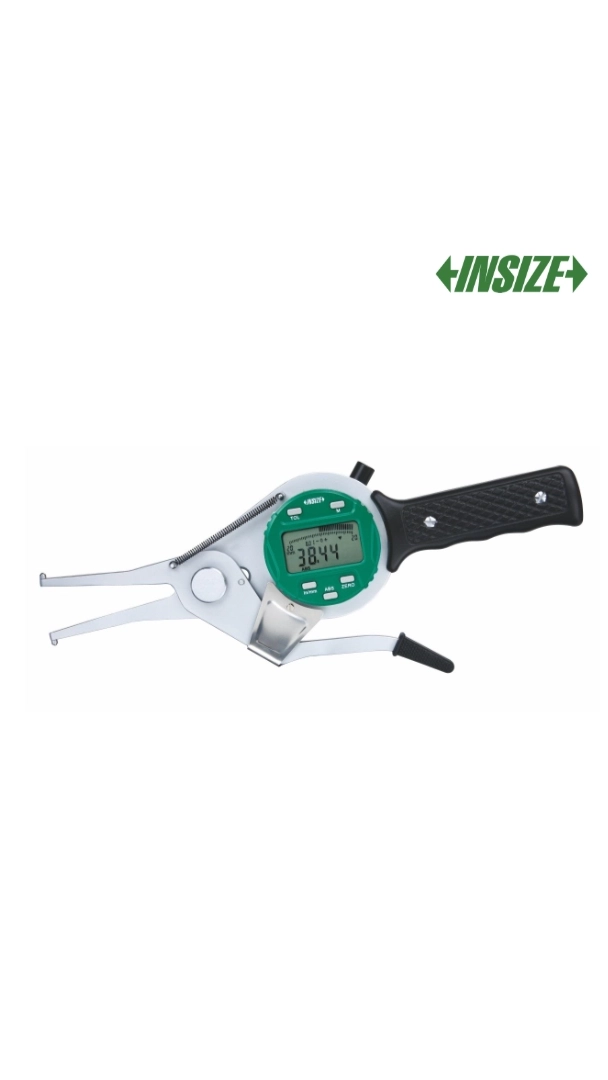

Comparateur d'épaisseur pour mesure interne et externe

Au-delà de la mesure d'épaisseur simple, certains instruments à bâti permettent le contrôle d'épaisseurs de paroi, de gorges et de diamètres intérieurs difficiles d'accès : tubes, corps creux, bouteilles, emboutis. Ils existent en version à montre et en version numérique, avec ou sans poignée, sur des capacités allant de quelques millimètres à plus de 370 mm.

Mesureur de hauteur

Souvent classé avec les mesureurs d'épaisseur car il repose sur la même famille de mécanismes, le mesureur de hauteur relève une cote verticale par rapport à un plan de référence, typiquement un marbre. Il se décline en trois lectures :

• Mesureur de hauteur à montre
• Mesureur de hauteur à vernier
• Mesureur de hauteur numérique

Pour le traçage associé, voir également la gamme de trusquins.

Mesureur d'épaisseur à montre : caractéristiques détaillées

L'instrument se compose de trois éléments principaux :

• Un bâti rigide en acier ou en zamak chromé, qui assure la stabilité dimensionnelle de l'ensemble
• Une touche de contact mobile, se déplaçant perpendiculairement à la surface mesurée
• Un cadran gradué à aiguille, pour une lecture directe

La force de mesure constante est un point clé : elle garantit une pression de contact identique quelle que soit l'épaisseur mesurée, donc la répétabilité des relevés. Sur les matériaux compressibles (mousse, textile, joint), c'est ce paramètre qu'il faut regarder en priorité, avant même la résolution.

Le même principe d'amplification équipe les comparateurs à montre.

Mesureur d'épaisseur numérique : caractéristiques détaillées

Les instruments sont disponibles avec ou sans certificat d'étalonnage, pour répondre aux exigences ISO 9001, IATF 16949 et NF EN ISO/IEC 17025.

👉 Voir les certificats d'étalonnage disponibles

Comment choisir un mesureur d'épaisseur ?

1. Le type de lecture selon l'application

• À montre : contrôle rapide en série, lecture intuitive, aucune pile à gérer
• Numérique : métrologie de précision, traçabilité SPC, remise à zéro instantanée
• Mécanique (palmer) : mesures très précises sur pièces rigides, environnements sans alimentation

2. La résolution et la précision

• 0,01 mm : contrôle courant en atelier
• 0,001 mm : métrologie industrielle, R&D, matériaux minces

Appliquez la règle du 1/5 : la résolution de l'instrument doit être au moins cinq fois plus fine que la tolérance de la pièce à contrôler. Pour une tolérance de ± 0,05 mm, une résolution de 0,01 mm est le minimum acceptable.

3. La capacité de mesure

Vérifiez que la capacité couvre l'épaisseur maximale à contrôler, sans se surdimensionner inutilement. Les capacités disponibles vont de 0-1 mm pour les mesures de films et de feuilles jusqu'à 0-50 mm et au-delà pour les modèles à grande course. Sur les matériaux très minces, choisissez un modèle à faible force de mesure pour ne pas écraser la matière.

4. Le matériau à mesurer

5. L'environnement de travail

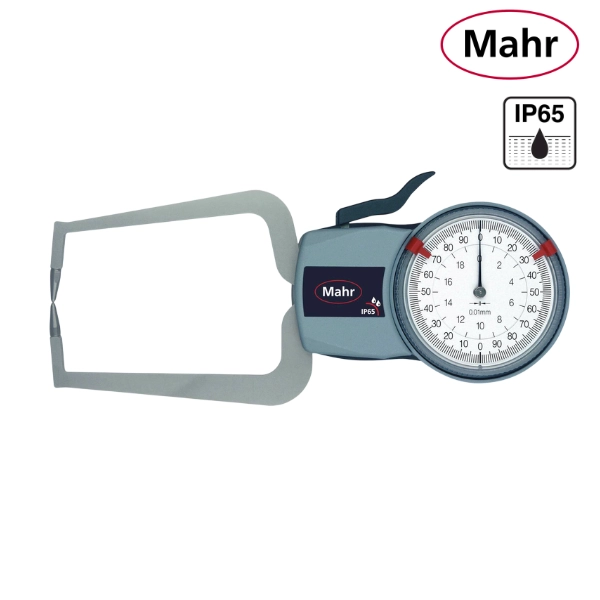

En présence d'huile de coupe, de copeaux ou d'humidité, orientez-vous vers un modèle IP65 ou supérieur. En salle de métrologie climatisée, tous les types conviennent. Pour les interventions sur site, privilégiez un modèle portable, léger, livré en coffret.

6. Les fonctions complémentaires

• HOLD : gel de la valeur pour un relevé en position peu accessible
• MAX / MIN : capture des extrêmes lors d'un balayage de surface
• Sortie de données : intégration directe dans un système SPC, filaire ou Bluetooth
• Préréglage (PRESET) : travail en écart par rapport à une cote nominale

7. La marque

B METROLOGY distribue les instruments Mitutoyo, Insize, Mahr, TESA et ACCRETECH, ainsi que sa propre gamme B Mesure, avec ou sans certificat d'étalonnage accrédité COFRAC.

8. Le budget

• Entrée de gamme : modèles à montre standards
• Milieu de gamme : numériques avec sortie de données et protection IP
• Haut de gamme : instruments haute précision au millième, livrés étalonnés

👉 Comparer toute la gamme sur B METROLOGY

Un doute sur la référence adaptée à votre pièce ? Contactez notre service technique, nous vous orientons sur le modèle et la capacité qui conviennent.

Comment utiliser un mesureur d'épaisseur ?

Étape 1. Préparation et nettoyage

Nettoyez la touche de contact, l'enclume et la surface de la pièce avec un chiffon doux non pelucheux. Toute particule prise entre la touche et la pièce se traduit par une erreur directe sur la mesure. Vérifiez l'état des touches : aucune trace d'usure, de matage ni de contamination.

Laissez la pièce et l'instrument se stabiliser en température avant le contrôle : sur une pièce métallique de grande dimension, quelques degrés d'écart suffisent à décaler un relevé au millième.

Étape 2. Vérification sur cale étalon

Avant chaque série, contrôlez l'instrument sur une cale étalon certifiée de dimension proche de la cote à mesurer :

• Modèle à montre : placez la cale entre la touche et l'enclume, puis tournez la lunette pour amener l'aiguille sur la valeur de référence.
• Modèle numérique : placez la cale, appuyez sur ZERO pour établir l'origine, ou vérifiez que la valeur affichée correspond bien à la valeur certifiée.

Attention au vocabulaire : cette opération est un réglage, pas un étalonnage. L'étalonnage est une opération métrologique réalisée en laboratoire, périodiquement, et donne lieu à un certificat. Le réglage sur cale, lui, se fait avant chaque session de mesure.

Étape 3. Mesure de l'épaisseur

Placez la pièce entre la touche mobile et l'enclume fixe. Abaissez doucement la touche jusqu'au contact, en veillant à ce qu'elle soit perpendiculaire à la surface : toute inclinaison entraîne une surestimation de l'épaisseur.

• Modèle à montre : lisez directement la valeur indiquée par l'aiguille, l'œil à l'aplomb du cadran pour éviter l'erreur de parallaxe.
• Modèle numérique : relevez la valeur affichée à l'écran.
• Modèle mécanique (palmer) : amenez la broche au contact via le limiteur de couple, jamais en forçant sur le tambour, puis lisez sur le manchon et le tambour.

Sur les matériaux compressibles, laissez la touche se stabiliser une à deux secondes avant de relever : la valeur continue de descendre tant que la matière flue.

Étape 4. Mesures multiples et vérification

Prenez au moins trois mesures en différents points, en particulier sur les matériaux à épaisseur variable comme les feuilles laminées, les plastiques extrudés ou les revêtements. Calculez la moyenne si votre procédure le demande. Si les valeurs divergent nettement, vérifiez la propreté des surfaces, la perpendicularité de la touche et la planéité de la pièce.

Étape 5. Enregistrement et traçabilité

Notez les valeurs et comparez-les aux spécifications. Sur les modèles équipés d'une sortie de données, transmettez directement les relevés au système SPC ou au logiciel qualité pour archivage et analyse statistique. C'est ce qui permet de suivre une dérive de production avant qu'elle ne génère du rebut.

Étape 6. Nettoyage et rangement

Nettoyez touches et enclume après usage, appliquez un voile d'huile de protection sur les parties en acier non inoxydable. Rangez l'instrument dans son coffret, à l'abri des chocs et des variations brusques de température. Retirez la pile des modèles numériques stockés longtemps, pour éviter les fuites d'électrolyte.

Conseil B METROLOGY : définissez la périodicité d'étalonnage de vos mesureurs d'épaisseur dans vos procédures qualité. Les normes ISO 9001 et IATF 16949 imposent un raccordement périodique à des étalons traçables. Nos instruments sont disponibles avec certificat d'étalonnage accrédité COFRAC sur demande.

Erreurs fréquentes à éviter

• Confondre résolution et précision. Un afficheur au millième n'implique pas une incertitude au millième : regardez l'erreur maximale tolérée annoncée par le constructeur.
• Forcer le contact. Sur un modèle à montre comme sur un palmer, la force de mesure doit venir du ressort ou du limiteur de couple, jamais de la main.
• Mesurer trop près d'un bord. Une touche qui déborde de la pièce fausse le relevé. Positionnez le contact franchement à l'intérieur de la surface.
• Négliger la propreté de l'enclume. C'est la première cause d'écart inexpliqué entre deux opérateurs.
• Utiliser un instrument hors validité d'étalonnage. En audit, un relevé issu d'un instrument non raccordé n'a aucune valeur.

Histoire du mesureur d'épaisseur

Avant l'ère industrielle : cales et gabarits

Avant les instruments de mesure modernes, les artisans utilisaient des cales en bois ou en métal et des gabarits pour vérifier une épaisseur de manière binaire, conforme ou non conforme, sans pouvoir quantifier l'écart. Ces outils suffisaient aux exigences de l'époque.

XIXe siècle : le micromètre Palmer

Le tournant intervient en 1848, lorsque l'ingénieur français Jean Laurent Palmer dépose le brevet du micromètre à vis micrométrique, rapidement surnommé « palmer ». L'instrument transforme la rotation d'une vis calibrée en déplacement linéaire mesurable avec une finesse inédite. Appliqué à l'épaisseur, il devient indispensable à l'industrie manufacturière naissante, notamment en métallurgie.

Début du XXe siècle : les indicateurs à cadran

L'apparition des comparateurs à cadran révolutionne le contrôle d'épaisseur en production. En couplant un indicateur à aiguille à un bâti rigide avec enclume fixe, les fabricants obtiennent un instrument à lecture immédiate, parfaitement adapté aux cadences de la production en série. Les mesureurs d'épaisseur à montre s'imposent dans les usines textiles, les laminoirs et les papeteries.

Années 1960-1970 : le numérique et les ultrasons

Les progrès de l'électronique donnent naissance aux premiers mesureurs d'épaisseur numériques, qui éliminent l'erreur de parallaxe des cadrans analogiques. En parallèle, les mesureurs à ultrasons apparaissent : en envoyant une onde dans le matériau et en mesurant le temps de retour de l'écho, ils permettent de contrôler une épaisseur sans accès aux deux faces. Une avancée majeure pour l'inspection de tuyauteries, de coques de navires et de structures aéronautiques, notamment pour le suivi de corrosion.

Aujourd'hui : connectivité et traçabilité totale

Les instruments modernes intègrent des sorties RS232, USB et Bluetooth permettant une connexion directe aux systèmes de contrôle statistique des procédés (SPC). La traçabilité complète de chaque relevé, de la touche jusqu'à la base de données qualité, est désormais à la portée de tous les ateliers. Les modèles les plus avancés embarquent des fonctions statistiques (moyenne, écart-type, Cpk) permettant un pilotage de la qualité en temps réel.

Foire aux questions

Quelle différence entre un mesureur d'épaisseur et une cale d'épaisseur ? Le mesureur d'épaisseur donne une valeur chiffrée sur un cadran ou un écran. La cale d'épaisseur est un jeu de lamelles calibrées que l'on insère dans un jeu pour vérifier s'il correspond à une valeur donnée, sans lecture d'instrument.

Quelle différence entre mesureur d'épaisseur et micromètre ? Le micromètre extérieur mesure une dimension entre deux faces opposées, quelle qu'elle soit. Le mesureur d'épaisseur est un instrument à bâti dédié, dont les touches planes et la force de mesure constante sont optimisées pour les matériaux minces ou souples.

Peut-on mesurer une épaisseur sans accès aux deux faces ? Oui, avec un mesureur à ultrasons, qui exploite le temps de propagation d'une onde dans la matière. C'est la méthode retenue pour les tuyauteries, réservoirs et coques.

À quelle fréquence faut-il étalonner un mesureur d'épaisseur ? Il n'existe pas de périodicité imposée par les normes : c'est à vous de la définir dans votre système qualité, en fonction de l'intensité d'usage, de la criticité des cotes et de l'historique de dérive de l'instrument. Un an est une base courante en atelier.

Quelle résolution choisir ? Cinq fois plus fine que la tolérance à contrôler. 0,01 mm couvre la majorité des besoins d'atelier, 0,001 mm est réservé à la métrologie de précision et aux matériaux minces.

B METROLOGY vous accompagne dans le choix du mesureur d'épaisseur, de la jauge d'épaisseur ou du mesureur de hauteur adapté à votre application, avec une gamme complète allant de l'entrée de gamme aux instruments étalonnés de référence, disponibles avec certificat d'étalonnage accrédité COFRAC.
