Pinule de centrage : Guide complet pour choisir et utiliser votre outil de positionnement

Qu'est-ce qu'une pinule de centrage ?

Une pinule de centrage — également appelée chercheur de centre, centreur optique ou palpeur de centrage selon le type — est un outil de haute précision utilisé pour localiser et aligner l'axe d'une broche de machine-outil par rapport à une référence sur la pièce à usiner : un trou existant, un bord usiné, un tracé ou une marque de pointage.

Indispensable en fraisage, en perçage et en électroérosion, la pinule de centrage est l'outil qui garantit que l'opération d'usinage débutera exactement à la position souhaitée. Une erreur de centrage, même infime, se répercute directement sur la position des trous, des poches et des contours usinés — compromettant la conformité dimensionnelle de la pièce et générant des rebuts coûteux.

Fabriquées en acier trempé pour résister à l'usure et garantir une précision durable, les pinules de centrage sont des instruments de précision à part entière, dont la qualité de fabrication conditionne directement la répétabilité du positionnement.

Chez B METROLOGY, nous proposons une gamme complète de pinules de centrage adaptée à toutes les machines-outils et à toutes les exigences de précision.

[Découvrir toute la gamme de pinules de centrage B METROLOGY →]

---

Les différents types de pinules de centrage

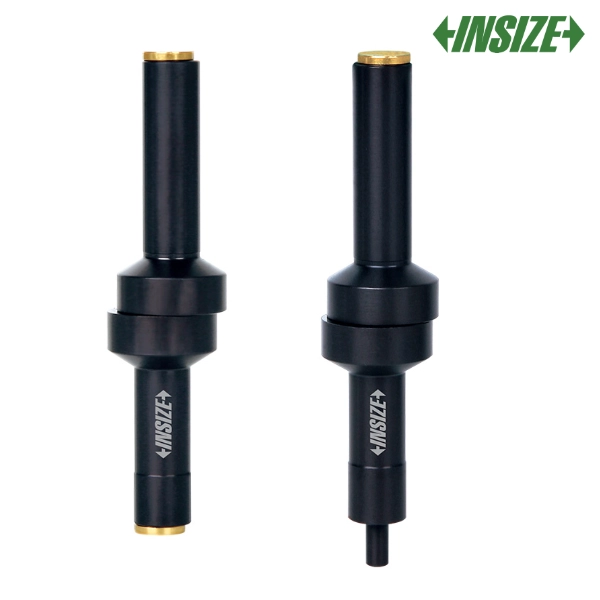

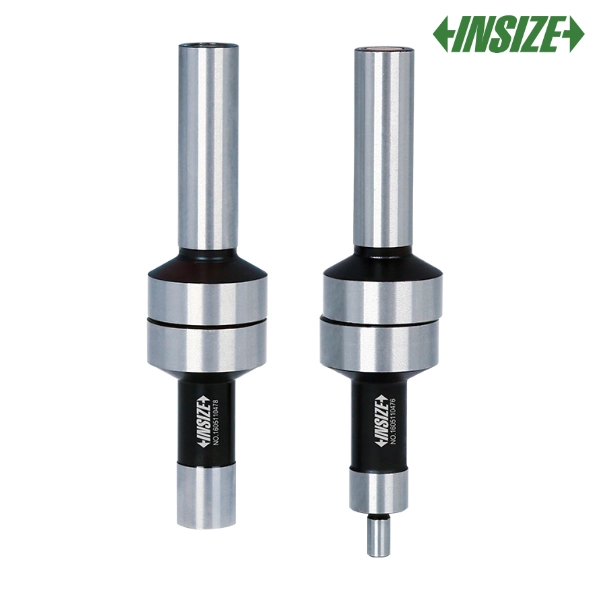

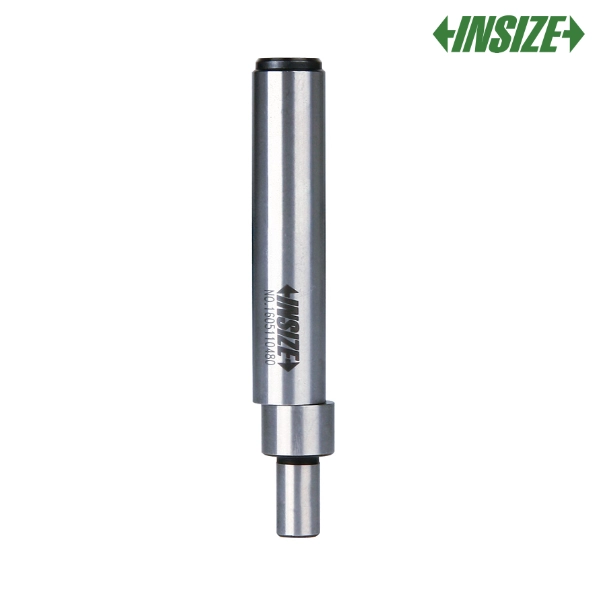

Pinule de centrage mécanique (à bascule)

La pinule de centrage mécanique à bascule est le modèle le plus répandu dans les ateliers d'usinage. Elle se compose de deux parties cylindriques coaxiales reliées par un ressort : un corps fixé dans la broche et une pointe mobile en contact avec la pièce. Lorsque la broche tourne et que la pointe effleure la surface de référence, elle se décale légèrement par rapport à l'axe de rotation. L'opérateur déplace progressivement la table jusqu'à ce que la pointe retrouve la coaxialité — moment précis où le centre de la broche est aligné sur la référence. La répétabilité de détection est généralement de l'ordre de 0,005 mm à 0,01 mm.

Avantages :

• Aucune alimentation électrique nécessaire
• Utilisation simple et rapide
• Compatible avec toutes les broches à pince (ER, ISO, HSK)
• Très robuste, idéale pour un usage quotidien en atelier

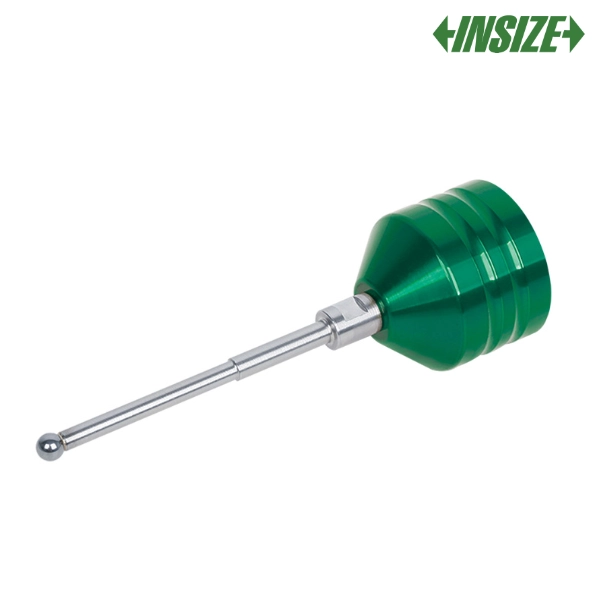

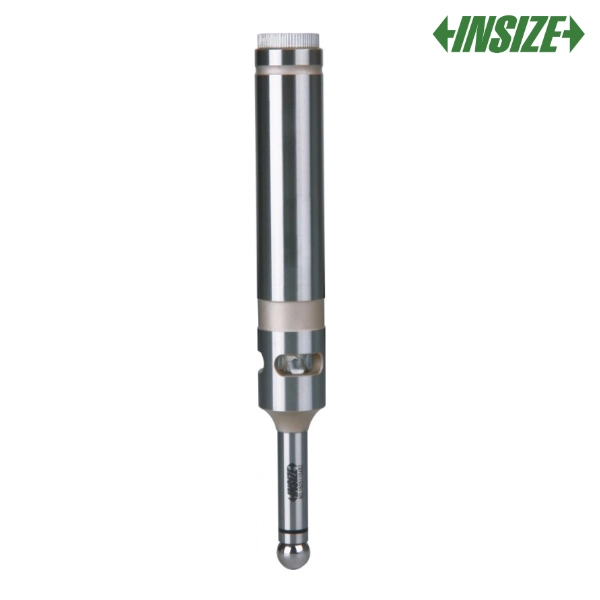

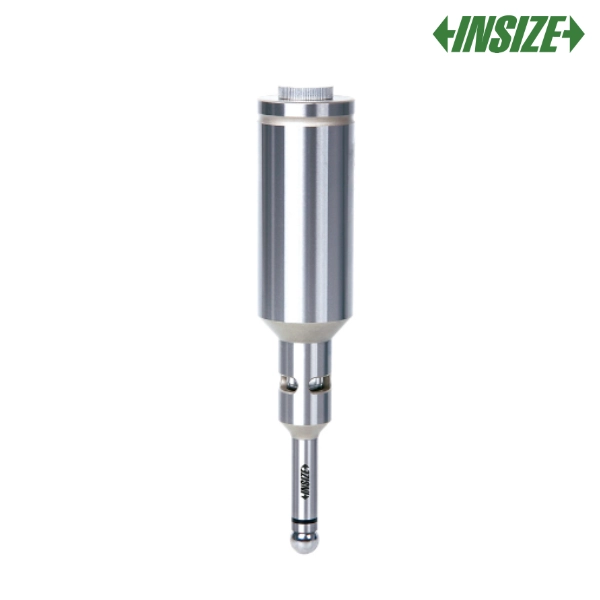

Pinule de centrage électronique (à LED)

La pinule de centrage électronique intègre un circuit de détection de contact qui allume une LED ou émet un signal sonore au moment précis où la pointe entre en contact avec la surface de référence. Cette indication lumineuse ou sonore élimine toute ambiguïté visuelle et permet un centrage plus fiable, en particulier pour les opérateurs moins expérimentés ou dans des conditions d'éclairage difficiles.

Avantages :

• Détection de contact objective et sans ambiguïté
• Idéale pour les opérateurs débutants ou les environnements peu éclairés
• Répétabilité de l'ordre de 0,002 mm à 0,005 mm selon le modèle
• Signal lumineux et/ou sonore selon le modèle

Centreur optique (à miroir ou loupe)

Le centreur optique permet de localiser visuellement un point de référence (tracé, centre pointé, trou) sur la pièce sans contact direct. Un système optique intégré projette ou agrandit le repère visible sur la pièce, permettant à l'opérateur de positionner la broche avec une précision visuelle maximale. Utilisé principalement sur les fraiseuses d'outillage et les machines de haute précision.

Avantages :

• Centrage sans contact sur tracés ou repères visuels
• Précision visuelle élevée
• Aucune usure de la pièce lors du centrage

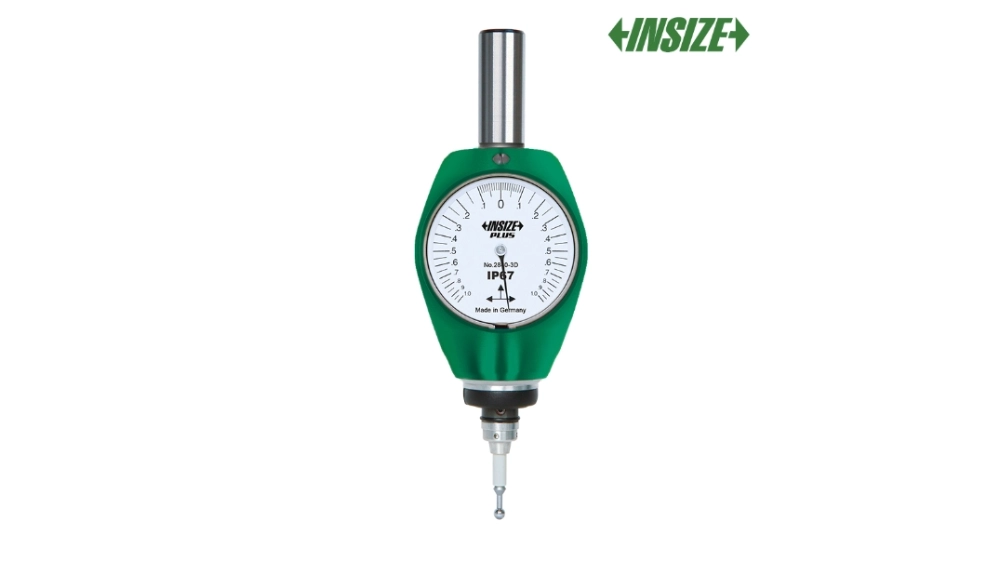

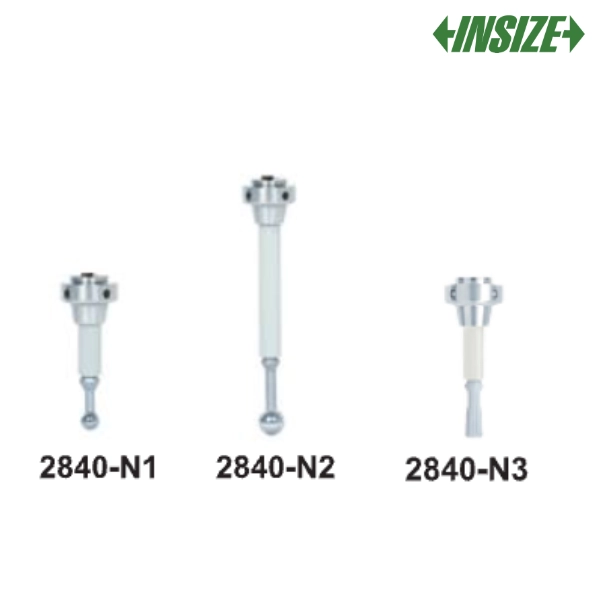

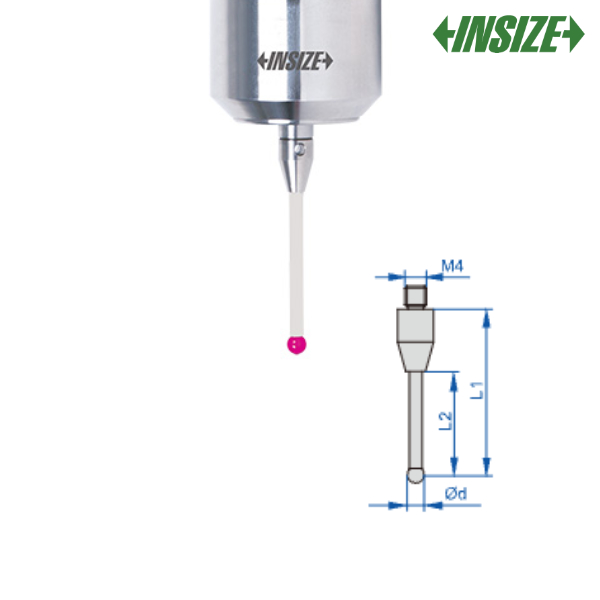

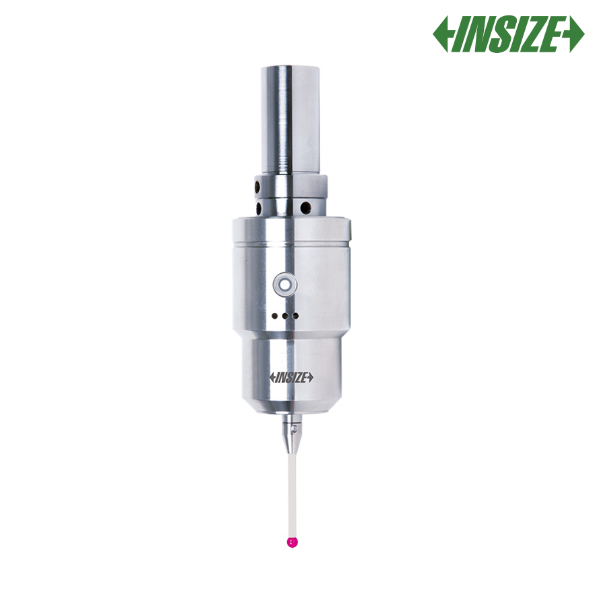

Palpeur de centrage numérique

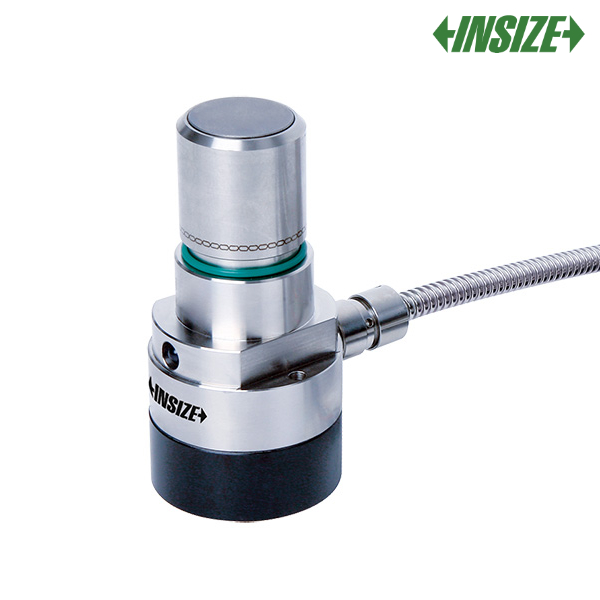

Le palpeur de centrage numérique est la version la plus avancée. Il intègre un afficheur numérique ou se connecte à la commande numérique de la machine (CNC) pour indiquer en temps réel l'écart de position. Certains modèles permettent de détecter automatiquement le centre d'un trou ou d'une poche en mesurant les positions des bords opposés et en calculant le centre géométrique.

Avantages :

• Affichage numérique direct de l'écart de position
• Intégration possible avec les CNC modernes
• Précision de centrage jusqu'à 0,001 mm
• Idéal pour la production en série et les pièces complexes

---

Caractéristiques techniques des pinules de centrage

Caractéristique	Pinule mécanique	Pinule électronique	Centreur optique	Palpeur numérique
Principe de détection	Bascule visuelle	Contact LED/sonore	Optique	Numérique
Répétabilité	0,005–0,01 mm	0,002–0,005 mm	Visuelle	Jusqu'à 0,001 mm
Alimentation	Aucune	Batterie	Aucune	Batterie / CNC
Facilité d'utilisation	Moyenne	Élevée	Élevée	Très élevée
Applications	Atelier courant	Atelier / formation	Outillage précision	CNC / production
Matériau	Acier trempé	Acier trempé	Acier + optique	Acier trempé

---

Applications des pinules de centrage

Fraisage et perçage de précision

La pinule de centrage est l'outil de mise en position de référence avant tout perçage ou fraisage. Elle garantit que le premier trou ou la première passe de fraisage s'effectue exactement à la position programmée, en compensant les éventuels défauts de positionnement initial de la pièce dans l'étau ou le montage.

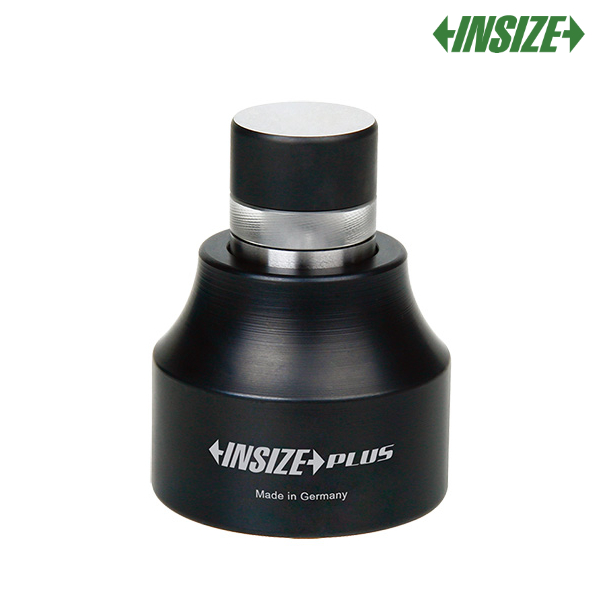

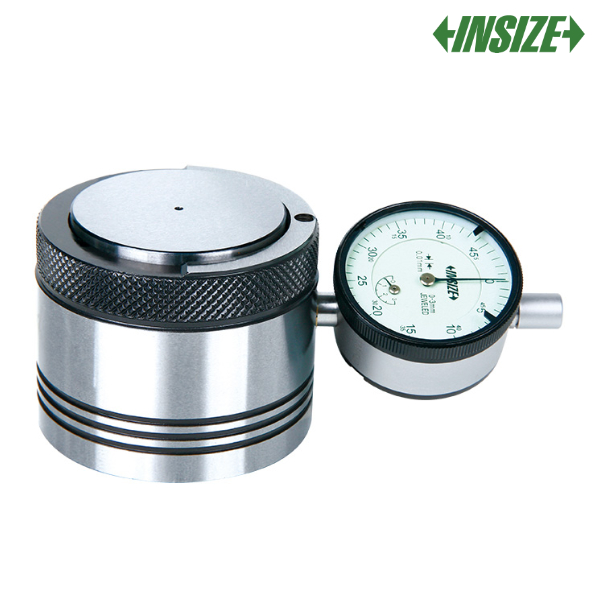

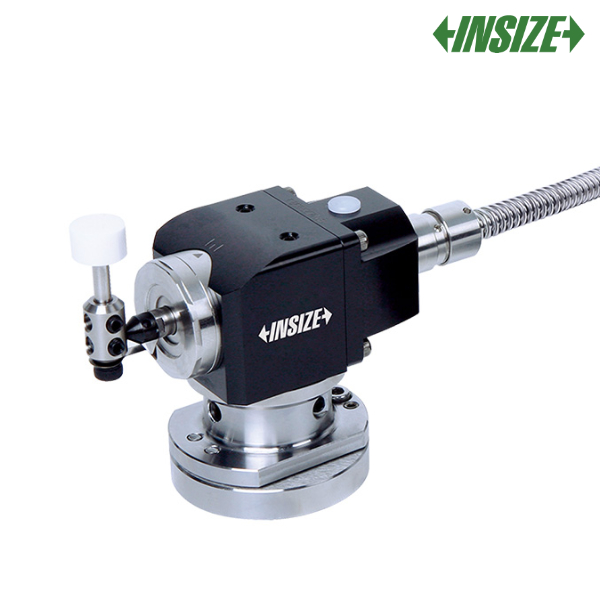

Réglage des origines sur commande numérique (CNC)

Sur les centres d'usinage CNC, la pinule de centrage sert à définir les origines pièce (G54, G55…) en localisant précisément des références connues sur la pièce. Cette étape — le "prise d'origine pièce" — est fondamentale : une erreur à ce stade se propage à l'ensemble des opérations programmées.

Contrôle de positionnement et de qualité

Les pinules de centrage servent également à vérifier que la pièce est correctement positionnée dans son montage avant de lancer l'usinage, détectant d'éventuels défauts de bridage ou de positionnement avant qu'ils ne génèrent des rebuts.

Assemblage mécanique de précision

En dehors des machines-outils, les pinules de centrage sont utilisées pour aligner des composants lors d'assemblages mécaniques nécessitant une coaxialité précise entre pièces.

---

Comment choisir une pinule de centrage ?

1. La précision requise

• 0,01 mm : pinule mécanique standard, convient à la grande majorité des opérations de fraisage et de perçage courant
• 0,005 mm : pinule électronique, pour les pièces de précision et les opérateurs peu expérimentés
• 0,001 mm : palpeur numérique, pour la production CNC en série et les pièces à tolérances serrées

2. Le type de machine et de broche

Vérifiez la compatibilité de la queue de la pinule avec votre broche : queue cylindrique lisse (Ø 10 mm standard), pince ER16/ER20/ER32, ou attachement spécifique. B METROLOGY propose des pinules compatibles avec toutes les configurations de broche courantes.

3. Le type de référence à détecter

• Bord usiné ou surfacé : pinule mécanique ou électronique
• Tracé ou repère visuel : centreur optique
• Centre d'un trou existant : palpeur numérique avec détection automatique du centre
• Centre d'une poche rectangulaire : palpeur numérique avec calcul de centre géométrique

4. Le niveau d'expérience de l'opérateur

La pinule électronique avec signal LED/sonore est recommandée pour les opérateurs en formation ou peu habitués aux pinules mécaniques, dont la détection visuelle du décrochage de la bascule demande un certain entraînement.

5. La durabilité et la qualité de fabrication

Privilégiez des pinules en acier trempé rectifié avec une pointe en carbure de tungstène pour une résistance maximale à l'usure et une longévité de la précision dans le temps. B METROLOGY distribue des pinules de centrage des meilleures marques, garantissant une qualité de fabrication et une répétabilité conformes aux exigences de l'usinage de précision.

6. Le budget

• Entrée de gamme : pinules mécaniques standards — rapport qualité/prix optimal pour l'atelier courant
• Milieu de gamme : pinules électroniques avec détection LED
• Haut de gamme : palpeurs numériques avec intégration CNC

[Voir toute la gamme de pinules de centrage B METROLOGY →]

---

Comment utiliser une pinule de centrage ?

Utilisation d'une pinule mécanique à bascule

Étape 1 — Montage dans la broche Insérez la pinule de centrage dans la broche de la machine-outil via la pince appropriée. Serrez suffisamment pour qu'elle soit solidement maintenue, sans excès qui pourrait déformer le corps de la pinule.

Étape 2 — Mise en rotation à basse vitesse Mettez la broche en rotation à basse vitesse — généralement entre 300 et 600 tr/min. À vitesse trop élevée, la force centrifuge peut faire basculer la pointe prématurément et fausser la détection.

Étape 3 — Approche de la référence Déplacez lentement la table (en X ou en Y) pour rapprocher la pointe de la pinule du bord ou de la référence sur la pièce. La pointe tourne librement et est légèrement excentrée tant qu'elle n'est pas en contact.

Étape 4 — Contact et alignement Dès que la pointe entre en contact avec la surface de référence, elle commence à se recentrer progressivement. Continuez à avancer très lentement jusqu'à ce que la pointe soit parfaitement coaxiale avec le corps de la pinule (elle ne "saute" plus et tourne de manière régulière).

À ce stade précis, l'axe de la broche est aligné sur la surface de référence. La position affichée par le DRO (afficheur de cotes) correspond au centre de la broche.

Étape 5 — Décalage du rayon de la pointe N'oubliez pas que vous avez localisé le bord de la pièce, pas son centre. Si vous cherchez le centre d'une pièce depuis son bord, décalez la valeur affichée de la moitié du diamètre de la pointe (généralement 5 mm pour une pointe standard de Ø 10 mm) dans la direction appropriée, puis mettez l'afficheur à zéro.

Étape 6 — Retrait de la pinule Remontez la broche, retirez la pinule et montez l'outil d'usinage. Votre origine est définie — vous pouvez lancer l'usinage.

Conseil B METROLOGY : ne jamais toucher la référence pièce à grande vitesse avec une pinule mécanique — le choc peut endommager la pointe et fausser définitivement la précision de l'instrument. Vérifiez régulièrement l'état de la pointe et remplacez-la dès l'apparition de la moindre usure visible.

---

Histoire des pinules de centrage

Les origines : le pointeau et le tracé

Avant l'apparition des pinules de centrage, les usineurs localisaient les positions de perçage par tracé au trusquin et pointeau, puis centrait visuellement l'outil sur le point pointé. Cette méthode, entièrement dépendante de l'acuité visuelle de l'opérateur, ne permettait pas d'atteindre des précisions inférieures à quelques dixièmes de millimètre — largement insuffisant pour la mécanique de précision.

XIXe – début XXe siècle — La montée des exigences de précision

L'industrialisation et l'apparition des fraiseuses universelles au XIXe siècle créent un besoin croissant de positionnement précis et répétable. Les ateliers développent des méthodes empiriques de centrage par contact progressif, mais sans outil dédié standardisé.

Milieu du XXe siècle — La pinule mécanique s'impose

La pinule de centrage mécanique à bascule s'impose progressivement comme le standard des ateliers d'usinage dans les années 1950-1960, avec l'essor de la fraiseuse universelle et des machines à commande manuelle sophistiquées. Sa simplicité, sa robustesse et sa précision suffisante pour l'usinage courant en font rapidement un outil incontournable de tout atelier de mécanique générale.

Fin du XXe siècle — L'électronique et le numérique

L'introduction des commandes numériques (CNC) dans les ateliers dans les années 1970-1980 élève les exigences de précision de positionnement. Les pinules électroniques avec détection LED et les premiers palpeurs numériques apparaissent, offrant une détection de contact objective et une précision de centrage compatible avec les tolérances des pièces CNC. La connexion directe des palpeurs aux commandes numériques permet d'automatiser partiellement la prise d'origine pièce.

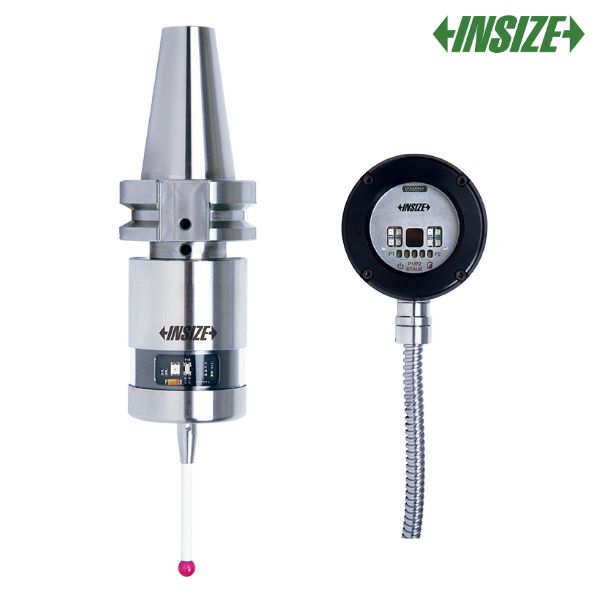

Aujourd'hui — Palpeurs intelligents et CNC avancés

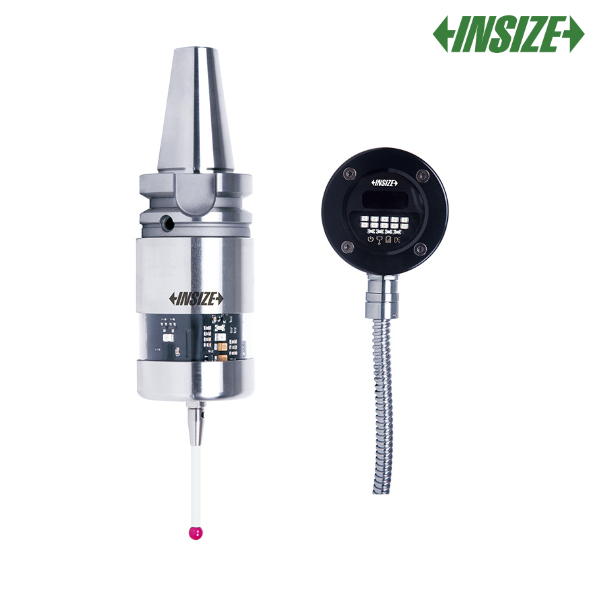

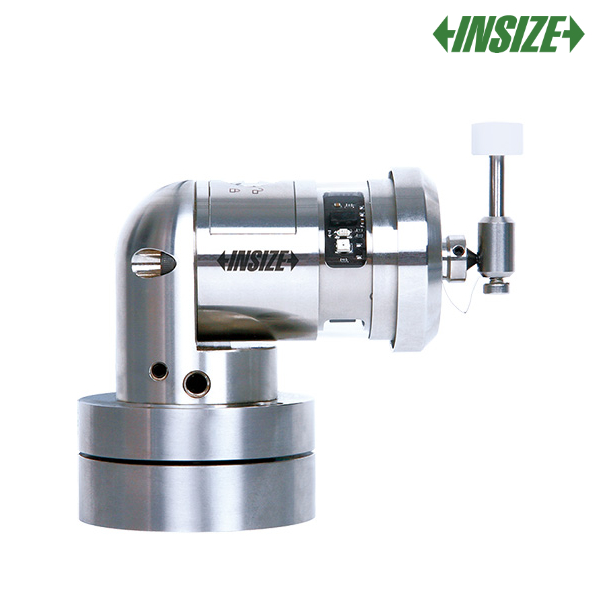

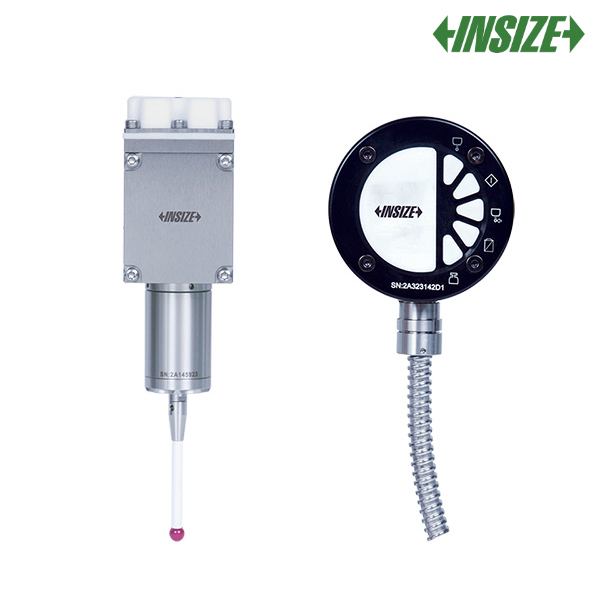

Les palpeurs de centrage modernes intègrent des émetteurs radio ou infrarouges qui transmettent les données de contact directement à la commande numérique, déclenchant automatiquement la mise à zéro des origines sans intervention de l'opérateur. Sur les centres d'usinage les plus avancés, la prise d'origine pièce est entièrement automatisée, éliminant les erreurs humaines et réduisant les temps de préparation à quelques secondes.

B METROLOGY vous accompagne dans le choix de la pinule de centrage adaptée à votre machine et à vos exigences de précision, avec une gamme complète allant de la pinule mécanique standard aux palpeurs numériques de haute précision.

[Découvrir toute la gamme de pinules de centrage B METROLOGY →]
