Jauge de profondeur

Jauge de profondeur : guide et marques de référence

Une jauge de profondeur (on parle aussi de profondimètre) sert à contrôler la profondeur d'un perçage, d'une rainure ou d'un épaulement. B METROLOGY propose des modèles Mitutoyo, Mahr, Tesa Technology et Insize, pour l'atelier d'usinage, la production en série et le service qualité.

Qu'est-ce qu'une jauge de profondeur ?

C'est un instrument dédié à une seule tâche : mesurer la distance entre une surface de référence et le fond d'un creux usiné. Un pied à coulisse peut aussi mesurer une profondeur, mais ce n'est qu'une fonction annexe. La jauge, elle, a une base large et plane qui s'appuie franchement sur la pièce, et une tige coulissante perpendiculaire à cette base.

Comment ça fonctionne

On pose la base à plat sur le plan de référence, souvent la face qui entoure le trou ou la rainure. On fait ensuite descendre la tige jusqu'au fond, puis on lit la valeur sur la règle, le cadran ou l'afficheur.

Le point de vigilance, c'est le basculement. Si la base penche, même légèrement, la mesure est faussée. Il faut donc vérifier qu'elle repose bien sur toute sa surface avant de lire le résultat.

Trois technologies de lecture

Jauge de profondeur à vernier

Entièrement mécanique, sans pile ni électronique. C'est le modèle qui encaisse le mieux un atelier poussiéreux ou taché d'huile. Découvrez nos jauges de profondeur à vernier.

Jauge de profondeur à cadran

Le déplacement de la tige est transmis à une aiguille par une crémaillère, comme sur un pied à coulisse à cadran. La lecture est rapide et ne dépend d'aucune alimentation. Voir nos jauges de profondeur à cadran.

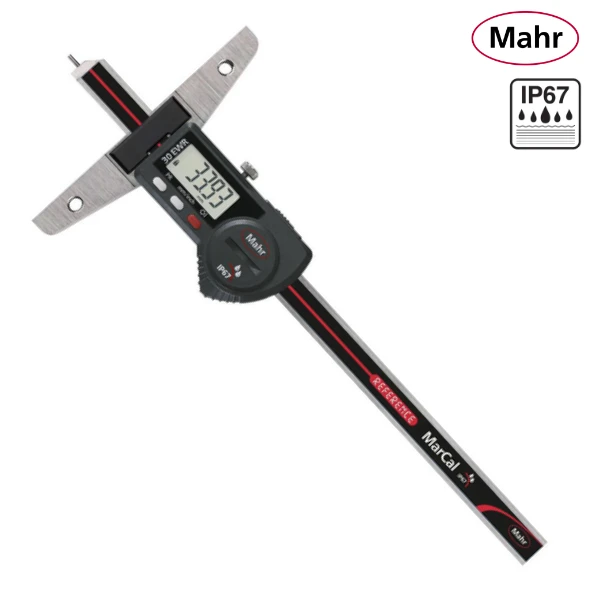

Jauge de profondeur numérique

L'afficheur LCD supprime l'erreur de parallaxe, et la remise à zéro peut se faire à n'importe quelle position de la tige. Pratique pour comparer plusieurs niveaux sur une même pièce. Parcourir nos jauges de profondeur numériques.

Quelle marque choisir ?

Mitutoyo

La référence la plus répandue dans les ateliers et les laboratoires de contrôle, avec des modèles en vernier, à cadran et numériques. Base bien usinée, tige qui reste perpendiculaire : on sait ce qu'on achète.

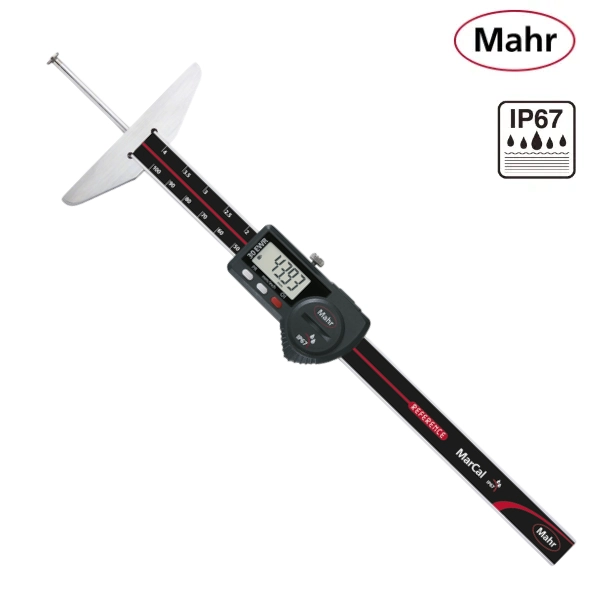

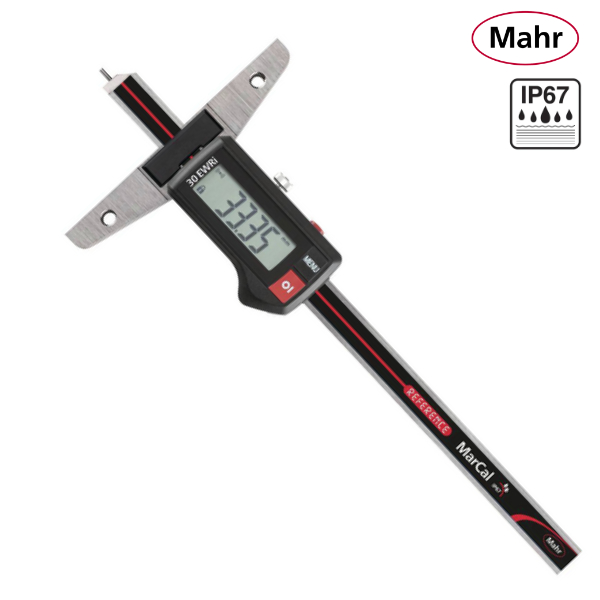

Mahr

Des jauges à la lecture très claire, appréciées sur les postes de contrôle où l'on revérifie souvent la profondeur d'un épaulement ou d'une rainure.

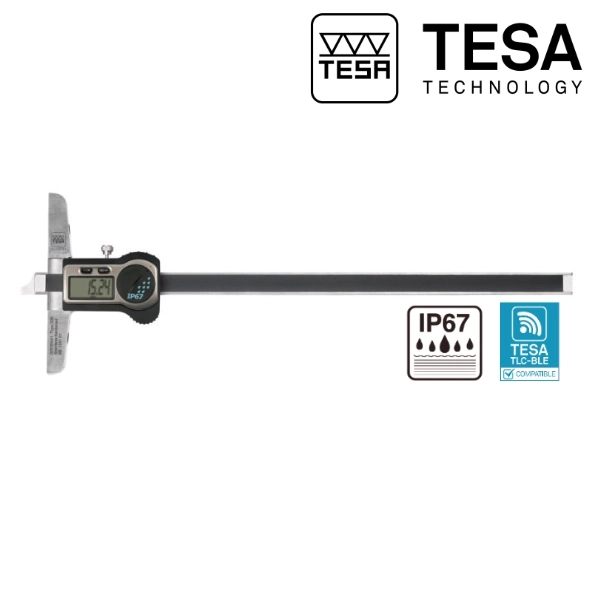

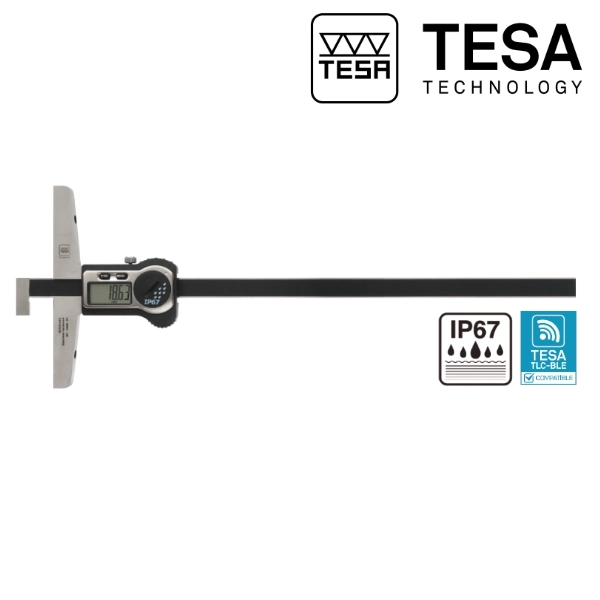

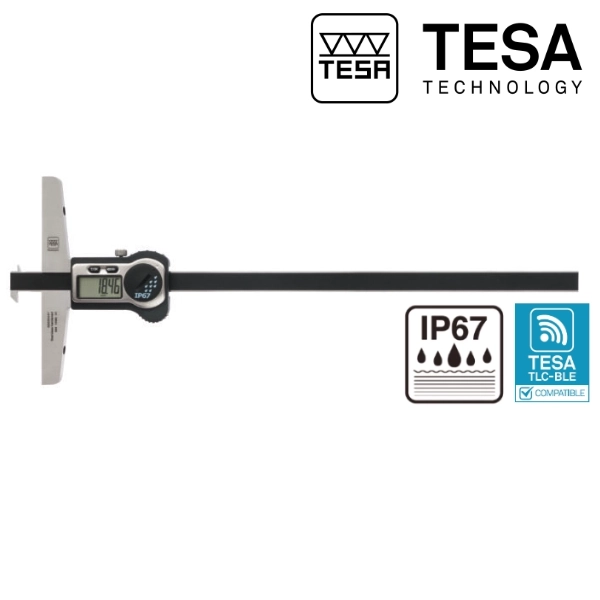

Tesa Technology

Tesa appartient au groupe Hexagon et fabrique en Suisse. Ses jauges sont reconnues pour la stabilité de leur base et la douceur de coulissement de la tige.

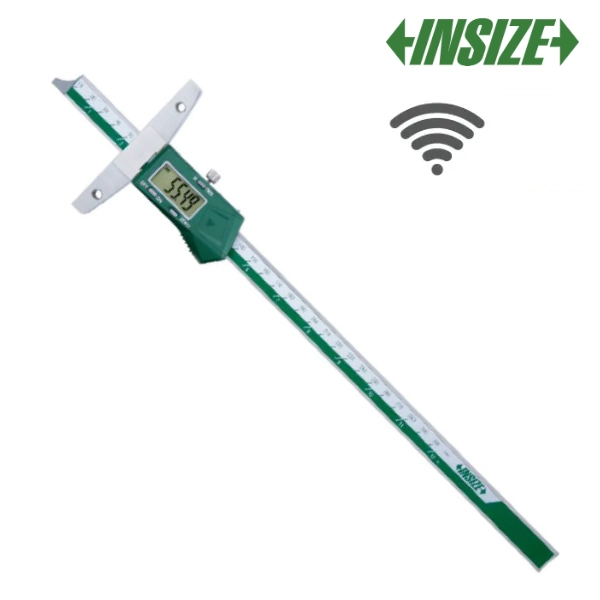

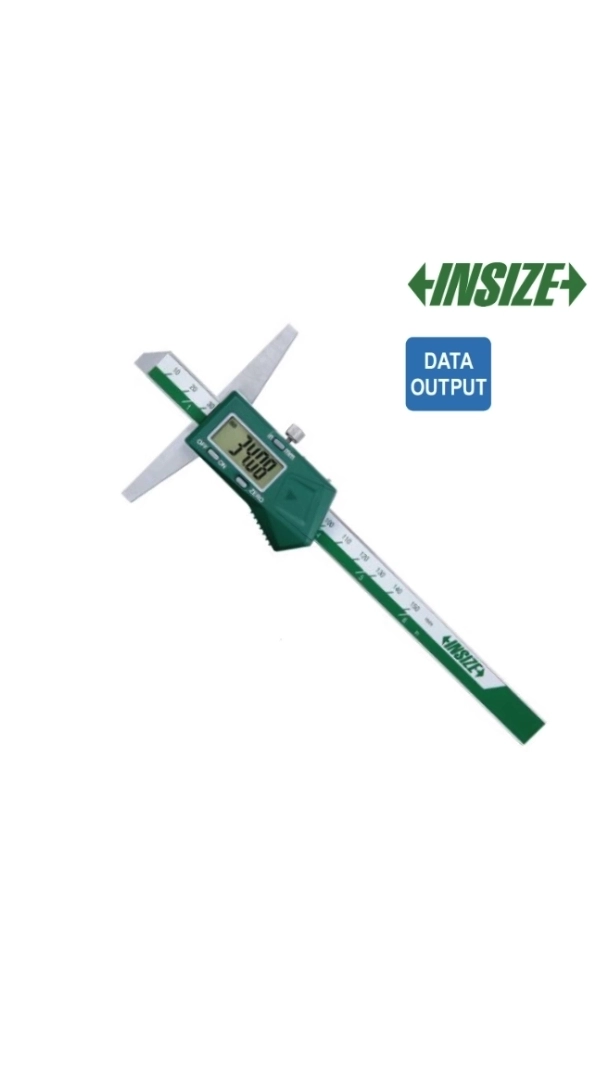

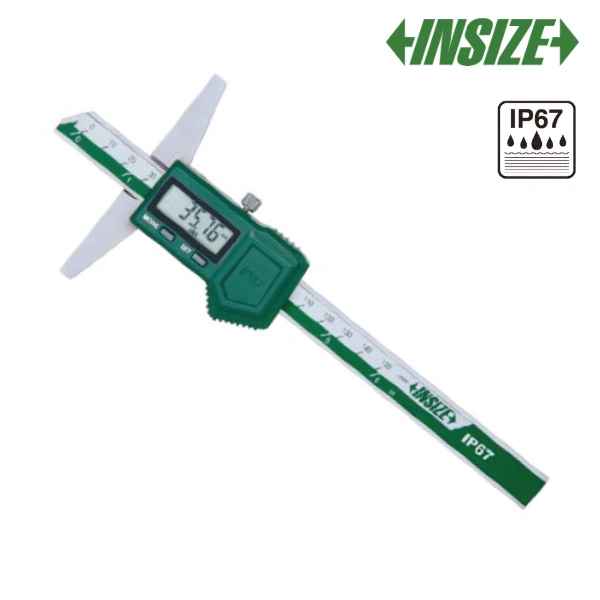

Insize

Le bon choix quand il faut équiper plusieurs postes sans faire exploser le budget. Pour des tolérances très serrées, comparez avec les gammes Mitutoyo ou Mahr.

Bases et tiges : les configurations possibles

La base existe en version rectangulaire standard pour les surfaces planes courantes, en pont pour enjamber une rainure ou un détail de surface, ou étroite pour les accès restreints. Les tiges sont interchangeables : la tige à crochet, par exemple, permet de mesurer un épaulement que la tige droite n'atteint pas. Retrouvez tout cela dans nos accessoires pour jauge de profondeur.

Jauge de profondeur ou pied à coulisse ?

Pour un contrôle occasionnel, la tige de profondeur d'un pied à coulisse suffit. Mais sa base d'appui est plus étroite, ce qui devient gênant sur un trou de grand diamètre ou une surface irrégulière. Dès que la profondeur est un contrôle fréquent ou critique (rainure de clavette, fond de perçage, épaulement de précision), une jauge dédiée donne des mesures plus stables.

Étalonnage de vos jauges

Quelle que soit la marque, nous pouvons fournir votre jauge avec un certificat d'étalonnage COFRAC ou DKD, réalisé par nos laboratoires partenaires. Utile pour répondre à vos exigences d'audit ISO 9001.

Questions fréquentes

Comment éviter les erreurs liées au basculement de la base ?

Nettoyez la surface de contact pour retirer copeaux et bavures, puis vérifiez que la base repose uniformément avant de lire la valeur.

Peut-on changer la tige de mesure ?

Selon les modèles, oui : tige à crochet, tige étroite, etc. Contactez-nous pour vérifier la disponibilité d'une configuration adaptée à votre pièce.

Quelle jauge choisir pour un atelier peu soigneux avec les piles ?

Le vernier ou le cadran. Aucun des deux n'a besoin de pile, et ils fonctionnent aussi bien après des mois au fond d'un tiroir.
