Pied à coulisse à cadran (à montre) : guide complet et plus grandes marques de métrologie

B METROLOGY propose une sélection de pieds à coulisse à cadran, aussi appelés pieds à coulisse à montre, des meilleurs fabricants du marché. Mitutoyo, Mahr, Tesa Technology et Insize, pour répondre aux besoins de lecture rapide et de robustesse mécanique des ateliers d'usinage, des lignes de production et des services de contrôle qualité. Retrouvez ici toutes les caractéristiques techniques, le mécanisme de fonctionnement et nos conseils pour bien choisir votre instrument.

Qu'est-ce qu'un pied à coulisse à cadran ?

Le pied à coulisse à cadran se distingue des deux autres familles d'instruments, le vernier et le numérique, par son mode de lecture : une aiguille se déplace sur un cadran circulaire gradué, comme sur une montre, d'où son surnom de pied à coulisse à montre. Cette lecture directe et instantanée en fait un instrument particulièrement apprécié dans les environnements où la rapidité de contrôle prime sur la connectivité numérique.

Contrairement au vernier, qui exige une interpolation visuelle entre deux échelles, le cadran affiche directement la valeur mesurée sans calcul ni alignement de graduations. Contrairement au numérique, il fonctionne sans aucune alimentation électrique, ce qui en fait un instrument totalement autonome, insensible aux pannes de pile et aux dysfonctionnements électroniques.

Le mécanisme d'horlogerie au cœur du pied à coulisse à cadran

Le fonctionnement du pied à coulisse à cadran repose sur un principe mécanique hérité directement de l'horlogerie de précision. Le curseur, lorsqu'il se déplace le long de la règle graduée, entraîne une crémaillère, une tige dentée linéaire, fixée sous le corps de l'instrument. Cette crémaillère engrène à son tour un pignon, une petite roue dentée reliée directement à l'axe de l'aiguille du cadran.

Chaque déplacement linéaire du curseur est ainsi converti en rotation de l'aiguille, avec un rapport de démultiplication calculé pour que la course complète du cadran corresponde généralement à un tour pour 1 mm ou 10 mm de déplacement, selon la résolution du modèle, 0,02 mm ou 0,05 mm. Cette transformation mécanique, identique dans son principe à celle d'un mouvement de montre mécanique, explique à la fois la précision du système et son appellation populaire de pied à coulisse à montre.

Sur les modèles de qualité, la crémaillère est protégée par un capot ou un système d'étanchéité partielle limitant l'intrusion de copeaux et de poussières, un point déterminant pour la longévité du mécanisme en atelier.

Cadran, vernier ou numérique : quel instrument choisir ?

Le vernier reste l'instrument de référence pour les environnements les plus hostiles, là où aucune électronique ne doit être engagée. Le numérique s'impose dès que la traçabilité des données ou l'export vers un système SPC devient nécessaire. Le cadran, lui, occupe une position intermédiaire particulièrement pertinente : il offre la rapidité de lecture du numérique, sans dépendre d'une pile, tout en restant plus immédiat à interpréter qu'un vernier pour un opérateur peu expérimenté.

Dans quels cas privilégier un pied à coulisse à cadran ?

Contrôle répétitif en production en série

Sur une ligne où le même contrôle dimensionnel est répété des centaines de fois par jour, la lecture directe sur cadran réduit la fatigue visuelle et le temps de contrôle par rapport à un vernier, sans nécessiter la vérification d'une pile comme sur un numérique.

Ateliers sans contrainte électronique

Pour les opérateurs qui privilégient un instrument purement mécanique, par habitude, par fiabilité éprouvée sur le long terme, ou pour éviter toute dépendance à une pile en plein contrôle qualité, le cadran reste une valeur sûre.

Formation et transmission de savoir-faire en atelier

Le mécanisme visible et la lecture intuitive du cadran en font souvent un excellent outil pédagogique pour initier de nouveaux opérateurs à la métrologie dimensionnelle, avant une éventuelle montée en compétence vers des instruments numériques plus complexes.

Contrôle comparatif rapide

Lorsqu'il s'agit de vérifier rapidement un écart par rapport à une cote nominale plutôt que de relever une valeur absolue précise au centième, la lecture d'aiguille sur cadran permet une appréciation visuelle immédiate de l'écart de tolérance.

Les leaders de la métrologie pour le pied à coulisse à cadran

Mitutoyo : la robustesse mécanique japonaise

Mitutoyo applique à ses pieds à coulisse à cadran la même exigence de fabrication que sur l'ensemble de sa gamme : mécanisme à crémaillère protégé, cadran à fond blanc haute lisibilité et finition acier inoxydable trempé garantissant une stabilité dimensionnelle dans la durée. Une référence pour les ateliers qui recherchent un instrument mécanique éprouvé.

Mahr : la précision allemande au service du contrôle série

Les modèles à cadran Mahr se distinguent par un mécanisme à crémaillère particulièrement fluide et un cadran de grand diamètre facilitant la lecture rapide, un atout pour les postes de contrôle qualité où chaque seconde de vérification compte sur un volume de pièces important.

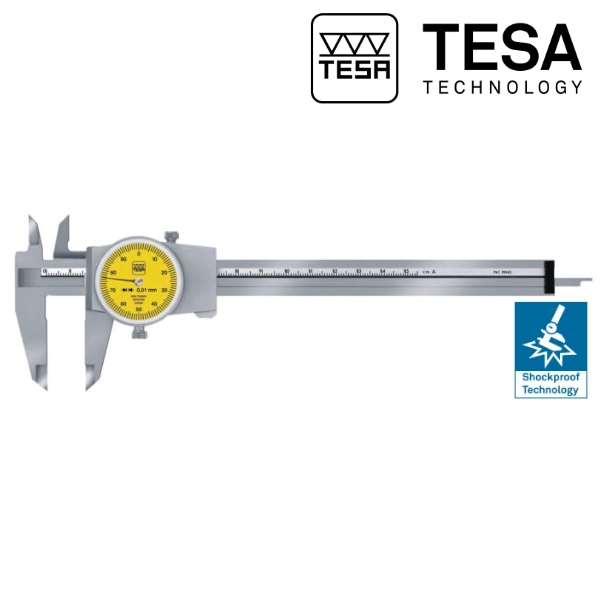

Tesa Technology : l'excellence suisse appliquée à la mécanique de précision

Héritier du savoir-faire horloger suisse, Tesa Technology propose des pieds à coulisse à cadran réputés pour la régularité de leur transmission mécanique et leur résistance à l'usure, des qualités directement issues de l'expertise du groupe Hexagon en instrumentation de haute précision.

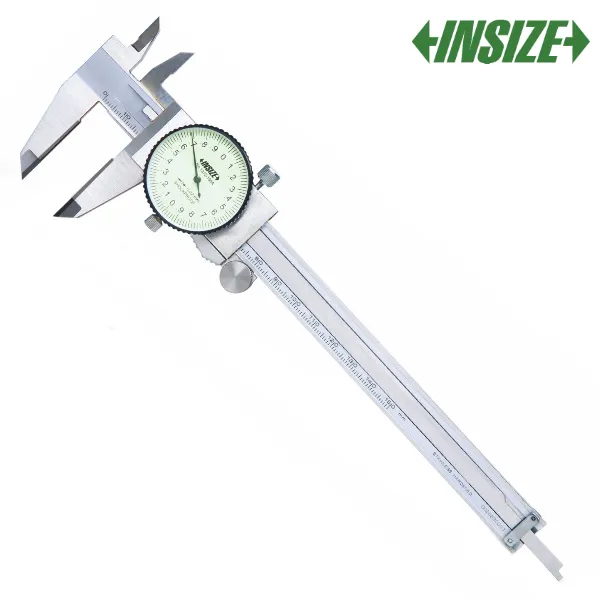

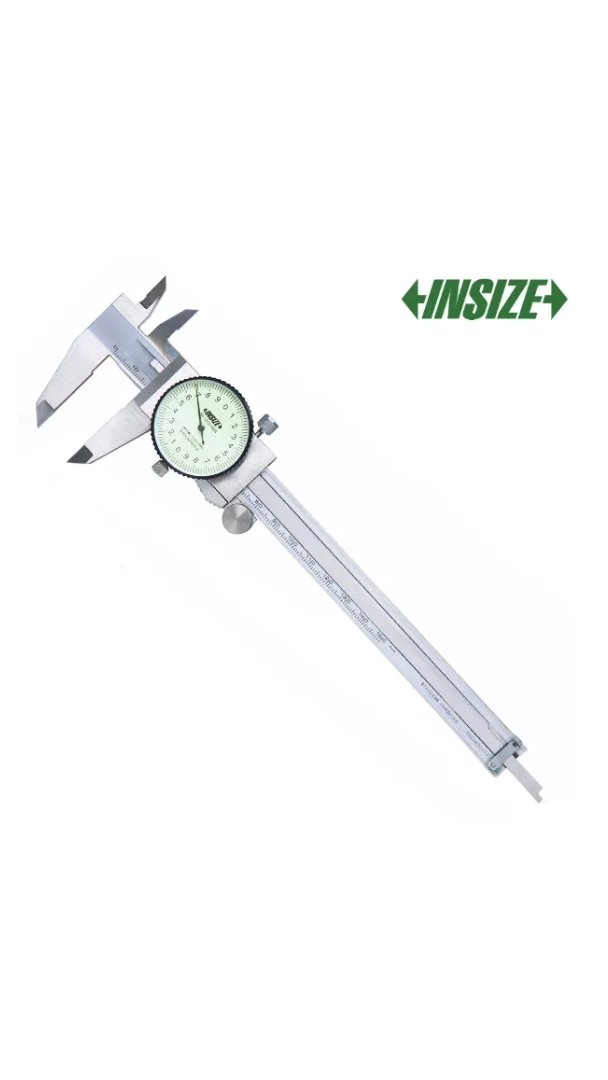

Insize : le choix économique pour équiper un parc d'instruments

Pour les ateliers qui doivent équiper plusieurs postes de contrôle simultanément sans alourdir le budget instrumentation, Insize propose des pieds à coulisse à cadran offrant une fiabilité mécanique satisfaisante pour un usage quotidien standard.

Comment lire un pied à coulisse à cadran ?

La lecture s'effectue en deux temps, comme sur le vernier, mais sans interpolation visuelle. L'échelle principale gravée sur le corps de l'instrument indique les millimètres entiers, repérés par la position du bord du cadran sur cette règle. Le cadran lui-même, gradué en centièmes ou en cinquantièmes de millimètre selon le modèle, indique directement la fraction à ajouter via la position de l'aiguille. Il suffit d'additionner la valeur entière lue sur le corps et la valeur fine indiquée par l'aiguille pour obtenir la cote complète, sans calcul d'alignement comme sur un vernier classique.

Avant toute série de mesures, il est recommandé de vérifier le point zéro en fermant complètement les mâchoires : l'aiguille doit revenir exactement sur le repère zéro du cadran. Un écart à ce stade signale un dérèglement du mécanisme nécessitant un réétalonnage.

Entretien et durée de vie d'un pied à coulisse à cadran

La longévité du mécanisme à crémaillère dépend directement de la propreté de l'instrument. Les copeaux métalliques et les poussières d'usinage qui s'infiltrent dans la denture sont la première cause de dérèglement progressif de la lecture. Un nettoyage régulier de la règle et de la crémaillère à l'aide d'un chiffon sec, associé à un rangement systématique dans l'étui de protection, permet de préserver la précision du mécanisme sur plusieurs années d'utilisation intensive.

Contrairement à un instrument numérique, le pied à coulisse à cadran ne présente aucun risque de panne électronique. Son principal point de vigilance reste donc purement mécanique : usure de la denture, encrassement de la crémaillère et choc direct sur le cadran lors d'une chute.

Certificats d'étalonnage pour vos pieds à coulisse à cadran

Quel que soit le fabricant choisi, Mitutoyo, Mahr, Tesa ou Insize, B METROLOGY peut fournir vos pieds à coulisse à cadran avec un certificat d'étalonnage raccordé COFRAC ou DKD via nos laboratoires de métrologie partenaires, garantissant la conformité avec la norme ISO 13385-1 et vos exigences d'audit ISO 9001.

Questions fréquentes sur le pied à coulisse à cadran

Pourquoi appelle-t-on cet instrument pied à coulisse à montre ?

Le surnom vient directement de son mécanisme de transmission, identique dans son principe à celui d'un mouvement de montre mécanique : une crémaillère entraîne un pignon relié à une aiguille qui se déplace sur un cadran gradué, exactement comme les aiguilles d'une montre sont entraînées par un mouvement d'horlogerie.

Un pied à coulisse à cadran est-il aussi précis qu'un modèle numérique ?

La résolution d'un cadran atteint généralement 0,02 mm à 0,05 mm, contre 0,01 mm pour un numérique. Pour la grande majorité des contrôles en mécanique générale et en production, cette résolution reste largement suffisante. Le numérique conserve un avantage uniquement pour les applications de métrologie de très haute précision ou nécessitant un export de données.

Comment savoir si mon pied à coulisse à cadran nécessite un réétalonnage ?

Le signe le plus simple à vérifier reste le point zéro : mâchoires complètement fermées, l'aiguille doit indiquer exactement zéro sur le cadran. Un écart persistant après nettoyage de la crémaillère justifie un contrôle par un laboratoire de métrologie accrédité.
