Micromètre extérieur numérique Standard Micromar 40 ER

FONCTIONS RESET (remise à zéro de l’affichage) mm/inch HOLD (enregistrement de la valeur de mesure) Fonction LOCK (verrouillage du clavier)

PROPRIÉTÉS • Affichage numérique à contraste élevé • Broche de mesure inoxydable entièrement trempée et rectifiée • Broche de mesure et enclume en carbure • Entraînement rapide • Cliquet avancé • Étrier acier laqué, à isolation thermique • Hauteur des chiffres : 10 mm • Alimentation électrique: Batterie, durée de service environ 2 ans • Type de pile : CR 2032 (3V Lithium) • Classe de protection IP: IP 40 • Contenu de la livraison: Pile, Rapport de contrôle, Guide de l’utilisateur.

L’isolation thermique, un détail qui change tout au micron

Sur un micromètre, la main de l’opérateur est une source d’erreur réelle. Un étrier acier tenu quelques dizaines de secondes se réchauffe, se dilate, et la cote lue dérive de plusieurs microns sans que rien ne le signale. Ce phénomène est invisible sur un pied à coulisse, mais parfaitement mesurable sur un instrument qui travaille au micron.

Le Micromar 40 ER est équipé d’un étrier acier laqué à isolation thermique, conçu précisément pour couper cette transmission de chaleur entre la main et le corps de l’instrument. C’est un détail de conception qu’on ne trouve pas sur les micromètres d’entrée de gamme, et c’est la raison principale pour laquelle un instrument Mahr tient ses spécifications dans la durée, y compris sur des séries de contrôle longues.

Carbure sur les deux faces de mesure

La broche de mesure et l’enclume sont en carbure, sur un instrument dont la broche est par ailleurs inoxydable, entièrement trempée et rectifiée.

Ce point conditionne directement la durée de vie métrologique de l’instrument. Sur des faces en acier, les milliers de contacts d’un usage quotidien finissent par user les surfaces, ce qui décale progressivement le zéro et fausse toutes les mesures jusqu’au prochain étalonnage. Le carbure repousse très largement cette échéance. Sur un poste de contrôle sollicité, c’est la différence entre un instrument qui reste juste pendant des années et un instrument qu’on réétalonne en s’apercevant qu’il dérivait depuis des mois.

Trois fonctions pensées pour l’atelier

L’électronique reste volontairement simple, avec trois fonctions qui répondent chacune à une situation concrète.

RESET remet l’affichage à zéro à la position courante de la broche. Vous vous calez sur une cote nominale et vous lisez ensuite directement l’écart par rapport à cette cote, sans calcul mental entre chaque pièce.

HOLD fige la valeur de mesure au moment du contact. C’est précieux lorsque la pièce est mesurée dans une position où l’écran n’est pas visible : vous mesurez, vous figez, vous ressortez l’instrument et vous lisez tranquillement.

LOCK verrouille le clavier. Cette fonction est régulièrement sous-estimée : sur un instrument manipulé toute la journée, une pression accidentelle sur la touche de remise à zéro invalide silencieusement toute une série de mesures. Le verrouillage supprime ce risque.

L’affichage est à contraste élevé avec des chiffres de 10 mm, lisible en atelier sous un éclairage moyen et à bout de bras. L’alimentation est assurée par une pile CR2032 lithium 3 V, pour une autonomie d’environ deux ans en usage normal, avec un format standard que l’on trouve partout.

Un instrument de salle de contrôle et de poste propre

Le Micromar 40 ER est classé IP40, ce qui correspond à une protection contre les corps solides mais pas contre les liquides. C’est l’instrument adapté à une salle de métrologie, à un poste de contrôle propre ou à une mesure de réception, là où la pièce arrive sèche et où l’environnement est maîtrisé.

Pour un usage en pied de machine, au contact du liquide de coupe et des projections, il faut passer sur un modèle à indice de protection supérieur, comme le Micromar 40 EWR classé IP65. C’est une distinction importante à trancher avant l’achat : un instrument de précision exposé au lubrifiant ne tient pas, quelle que soit sa qualité de fabrication.

Une capacité de 25 mm, et pourquoi

Ce micromètre couvre la plage 0-25 mm. Cette course limitée est inhérente au principe de la vis micrométrique, dont la justesse se dégraderait sur une longueur supérieure. Pour couvrir une plage étendue, il faut donc plusieurs instruments, chacun dédié à sa tranche de 25 mm.

Le 0-25 mm est la capacité la plus courante en atelier, puisqu’elle couvre la majorité des pièces tournées, des axes, des épaisseurs et des diamètres de petite dimension. C’est aussi le seul micromètre dont le zéro se règle faces fermées, sans cale de réglage.

Livré prêt à l’emploi

Chaque Micromar 40 ER est fourni avec sa pile, son étui, son guide de l’utilisateur et son rapport de contrôle usine. Pour les besoins de qualification et de suivi d’instruments, un certificat d’étalonnage raccordé peut être associé à la commande, ce qui est généralement requis dès que l’instrument sert à valider une cote tolérancée dans un plan de surveillance.

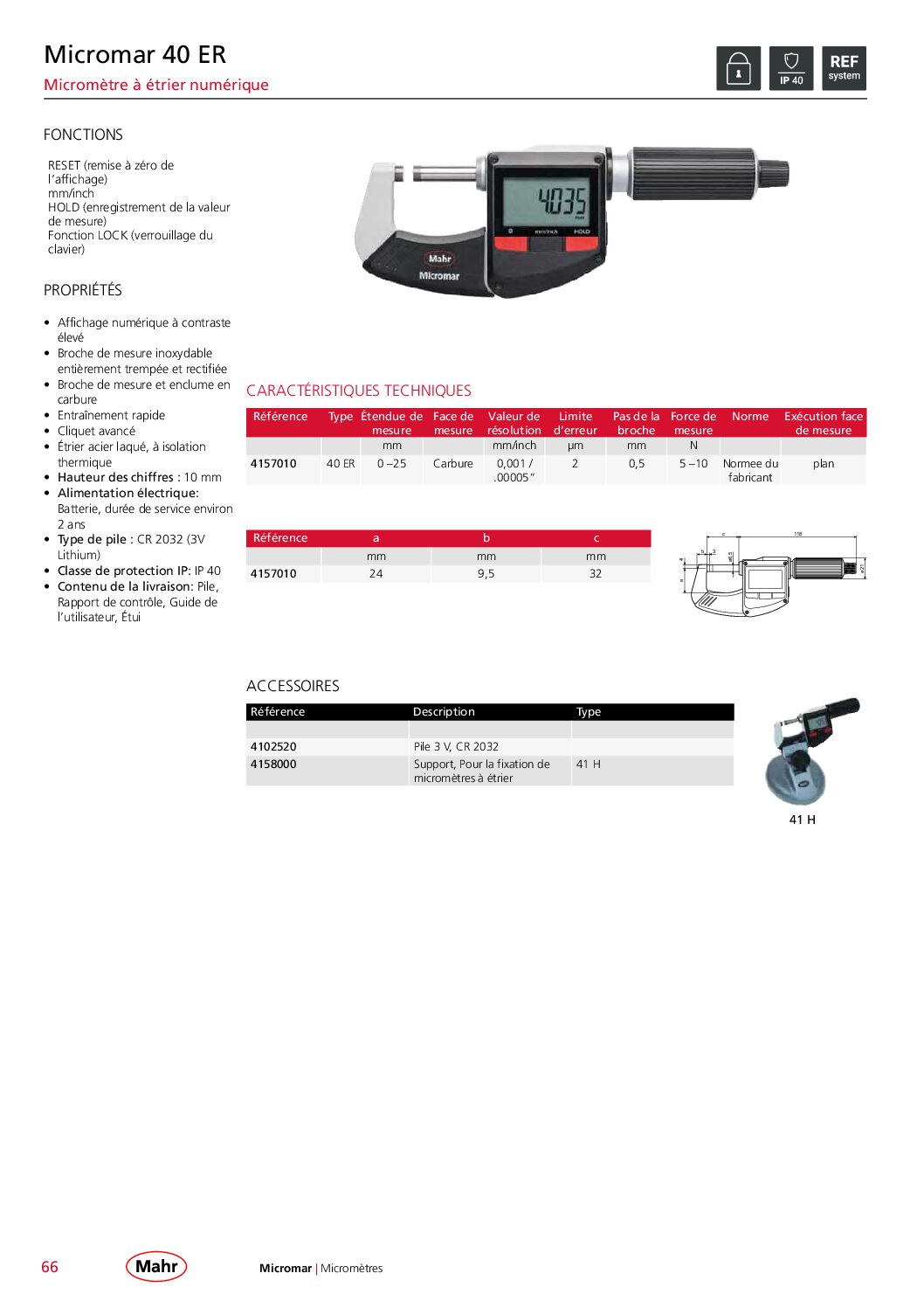

Caractéristiques techniques

Questions fréquentes

Qu’apporte l’isolation thermique de l’étrier ? Elle limite la transmission de la chaleur de la main vers le corps de l’instrument. Sans elle, l’étrier se dilate au fil de la manipulation et la mesure dérive de plusieurs microns, une erreur invisible mais bien réelle sur un instrument travaillant à cette finesse.

Pourquoi des faces de mesure en carbure ? Le carbure résiste à l’usure des contacts répétés. Sur des faces acier, l’usure décale progressivement le zéro et fausse les mesures de façon silencieuse jusqu’à l’étalonnage suivant.

Ce micromètre est-il étanche ? Non, il est classé IP40 : protégé contre les corps solides, mais pas contre les liquides. Pour un usage en présence de liquide de coupe ou de projections, orientez-vous vers un modèle IP65 comme le Micromar 40 EWR.

Pourquoi la capacité est-elle limitée à 25 mm ? La précision d’un micromètre repose sur une vis micrométrique dont la justesse se dégraderait sur une course plus longue. Pour couvrir une plage étendue, on utilise plusieurs instruments, chacun dédié à sa tranche de 25 mm.

À quoi sert la fonction LOCK ? Elle verrouille le clavier et empêche une remise à zéro accidentelle en cours de série, qui invaliderait silencieusement toutes les mesures suivantes.

Peut-on transférer les mesures vers un PC ? Non, cette référence est sans sortie de données. Pour la traçabilité automatisée vers un logiciel SPC, orientez-vous vers un modèle de la gamme Micromar équipé d’une sortie filaire ou sans fil.

Faut-il une cale de réglage ? Non pour cette capacité : le zéro d’un 0-25 mm se règle faces fermées. Les capacités supérieures, elles, nécessitent une cale de réglage à leur cote de départ.

Peut-on obtenir un certificat d’étalonnage ? Oui, un certificat raccordé peut être joint à la commande, ce qui est généralement requis dès que l’instrument valide une cote tolérancée.
