Pied à coulisse à vernier : guide complet et plus grandes marques de métrologie

B METROLOGY propose une sélection de pieds à coulisse à vernier des meilleurs fabricants du marché. Mitutoyo, Mahr, Tesa Technology et Insize, pour répondre aux besoins de fiabilité mécanique absolue, sans aucune dépendance à une source d'énergie. Retrouvez ici le principe de fonctionnement du vernier, la méthode de lecture détaillée et nos conseils pour bien choisir votre instrument selon votre environnement de travail.

Qu'est-ce qu'un pied à coulisse à vernier ?

Le pied à coulisse à vernier est l'instrument de métrologie dimensionnelle le plus ancien et le plus robuste des trois familles existantes, aux côtés du cadran et du numérique. Il repose entièrement sur un principe mécanique d'interpolation visuelle entre deux échelles graduées, sans aucun composant électronique ni mécanisme d'horlogerie. Cette absence totale de pièce fragile en fait l'instrument de référence pour les environnements les plus exigeants : terrain, atelier lourd, conditions extrêmes de température ou d'humidité.

Contrairement au cadran, qui convertit le déplacement en rotation d'aiguille via une crémaillère, et contrairement au numérique, qui affiche directement la valeur sur un écran, le vernier demande à l'utilisateur de lire et d'interpréter lui-même deux graduations superposées. Cette particularité, souvent perçue comme un inconvénient par les débutants, est en réalité la raison même de sa fiabilité : rien ne peut tomber en panne sur un instrument qui ne contient aucune pièce mobile complexe ni aucun composant électrique.

Le principe d'interpolation de Pierre Vernier

Le système porte le nom de son inventeur, Pierre Vernier, mathématicien franc-comtois qui publie ce principe en 1631. L'idée repose sur une astuce géométrique simple mais redoutablement efficace : associer à l'échelle principale, gravée sur le corps fixe de l'instrument, une seconde échelle plus courte, gravée sur le curseur mobile, dont les graduations sont légèrement resserrées par rapport à la première.

Sur un vernier au 1/20e par exemple, l'échelle mobile comporte 20 divisions qui occupent la même longueur que 19 divisions de l'échelle principale. Ce léger décalage entre les deux graduations fait qu'un seul trait du vernier s'aligne parfaitement avec un trait de l'échelle principale à un instant donné, et la position de ce trait aligné indique directement la fraction de millimètre à ajouter à la valeur entière. Plus le nombre de divisions du vernier est élevé, 10, 20 ou 50, plus la résolution de lecture est fine, atteignant respectivement 0,1 mm, 0,05 mm ou 0,02 mm.

Cette méthode d'interpolation reste, près de quatre siècles après son invention, le principe fondateur de tous les instruments de mesure analogiques de précision, et continue d'équiper une large part des instruments utilisés quotidiennement dans l'industrie mécanique.

Comment lire un pied à coulisse à vernier, étape par étape

La lecture s'effectue toujours en deux temps. Premièrement, repérez sur l'échelle principale la dernière graduation entière visible juste avant le zéro du vernier : c'est la valeur de base en millimètres. Deuxièmement, parcourez les graduations du vernier jusqu'à identifier le trait qui s'aligne le plus parfaitement avec un trait quelconque de l'échelle principale, peu importe lequel. La position de ce trait sur le vernier donne directement la fraction de millimètre à ajouter.

Exemple concret : si l'échelle principale indique 32 mm avant le zéro du vernier, et que c'est le quatrième trait du vernier qui s'aligne parfaitement, sur un vernier au 1/50e où chaque trait vaut 0,02 mm, la fraction à ajouter est de 0,08 mm. La cote finale est donc 32 mm + 0,08 mm, soit 32,08 mm.

La principale source d'erreur des débutants consiste à mal identifier le trait réellement aligné, en particulier sous un éclairage insuffisant ou avec un angle de vue oblique générant un effet de parallaxe. Pour une lecture fiable, il est recommandé de toujours positionner son œil bien perpendiculairement au vernier, et de travailler sous un éclairage direct suffisant.

Vernier, cadran ou numérique : quel instrument choisir ?

Le vernier occupe une position unique dans cette comparaison : c'est le seul instrument totalement insensible aux pannes électriques et mécaniques complexes, ce qui en fait le choix par défaut lorsque la continuité de service prime sur tout le reste. Le cadran apporte un compromis intéressant entre rapidité de lecture et absence d'alimentation. Le numérique reste imbattable dès que la traçabilité des données devient une exigence du cahier des charges.

Dans quels cas privilégier un pied à coulisse à vernier ?

Environnements extrêmes ou imprévisibles

Chantiers extérieurs, zones de stockage non climatisées, interventions sur site sans accès facile à des piles de rechange : le vernier reste opérationnel quelles que soient les conditions, là où un instrument électronique pourrait tomber en panne au pire moment.

Atelier exposé aux champs électromagnétiques

À proximité de moteurs électriques puissants, de postes de soudure ou d'équipements générant des perturbations électromagnétiques, les capteurs des instruments numériques peuvent présenter des dysfonctionnements. Le vernier, purement mécanique, reste totalement insensible à ce type d'interférence.

Formation et maîtrise fondamentale de la métrologie

Apprendre à lire un vernier reste un passage quasiment incontournable dans la formation des techniciens en mécanique, en usinage et en contrôle qualité. Cette compétence développe une compréhension fine des notions de tolérance et d'incertitude de mesure, transférable ensuite à l'utilisation de tout autre instrument.

Instrument de secours fiable

De nombreux ateliers conservent un pied à coulisse à vernier en complément de leurs instruments numériques, précisément pour disposer d'une solution de repli toujours opérationnelle en cas de panne, de pile déchargée ou de perte de calibration sur l'instrument principal.

Les leaders de la métrologie pour le pied à coulisse à vernier

Mitutoyo : la fiabilité mécanique japonaise

Mitutoyo applique à ses pieds à coulisse à vernier les mêmes standards de fabrication que sur l'ensemble de sa gamme : acier inoxydable trempé et rectifié, gravure haute précision et finition garantissant une lecture nette même après des années d'utilisation intensive en atelier.

Mahr : la rigueur allemande appliquée à l'instrument mécanique

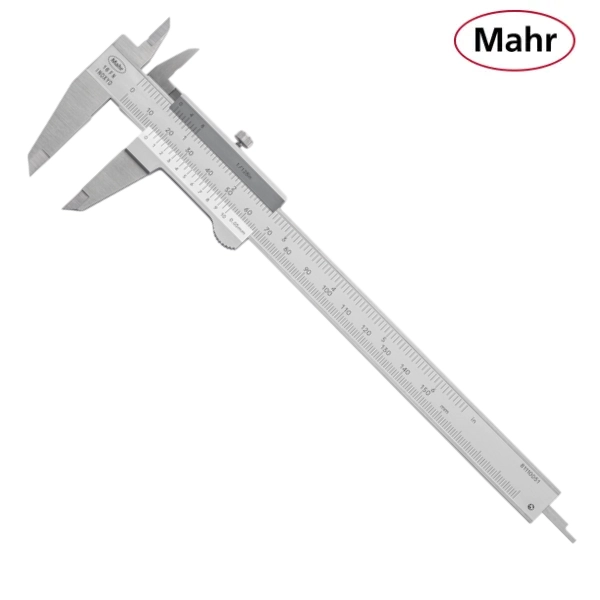

Les modèles à vernier Mahr conservent l'exigence de précision qui caractérise l'ensemble de la marque, avec une attention particulière portée à la rigidité du corps de l'instrument, un facteur déterminant pour la stabilité de la mesure sur les grandes plages.

Tesa Technology : l'héritage horloger suisse au service de la mesure

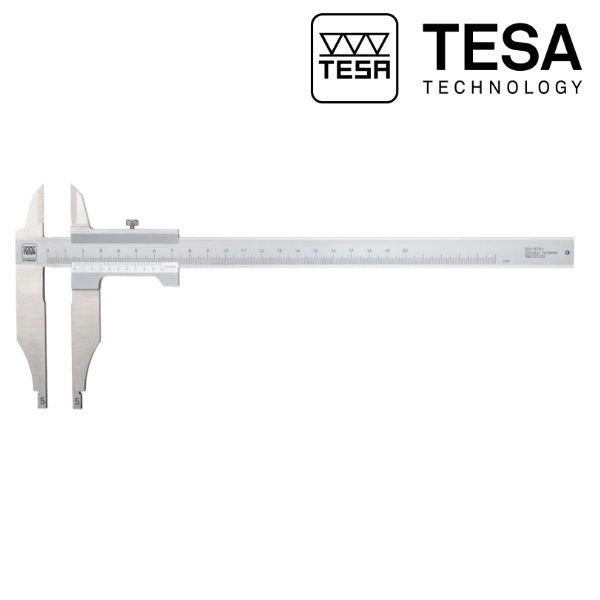

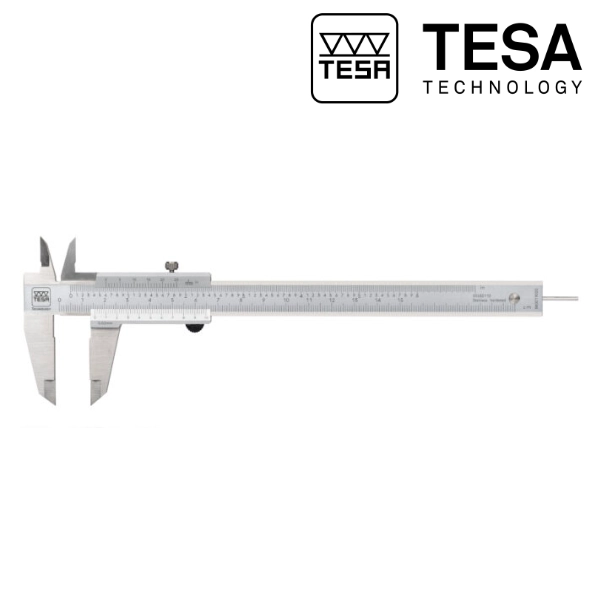

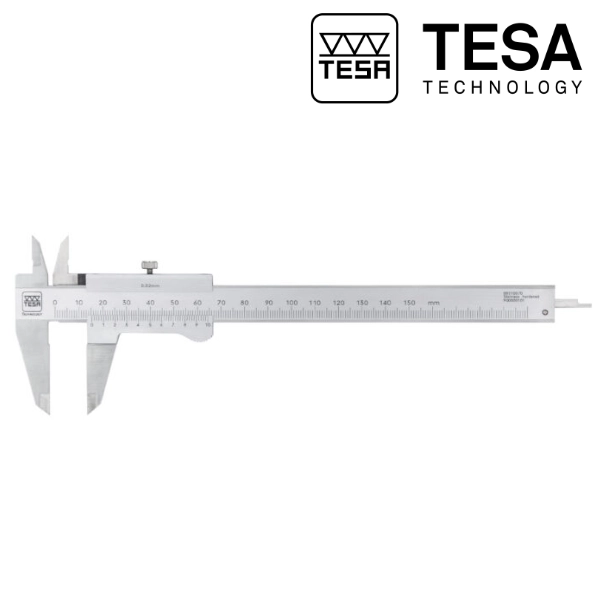

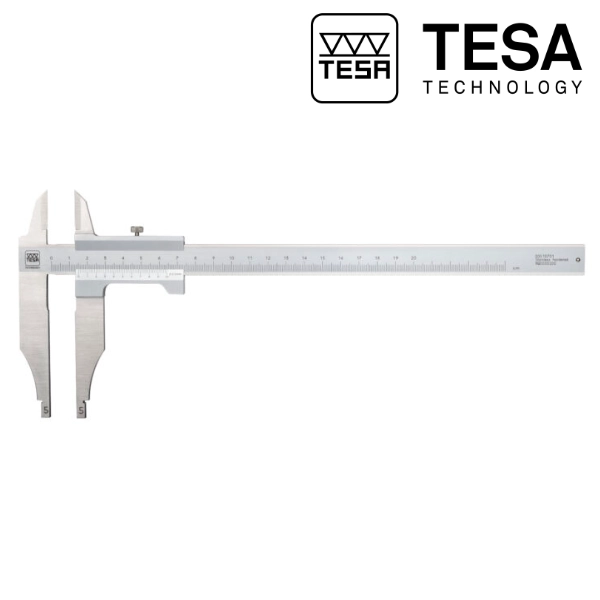

Filiale du groupe Hexagon, Tesa Technology met à profit son savoir-faire historique en mécanique de précision suisse pour proposer des pieds à coulisse à vernier réputés pour la finesse de leur gravure et la régularité de leur glissement.

Insize : le choix économique pour équiper un parc d'instruments

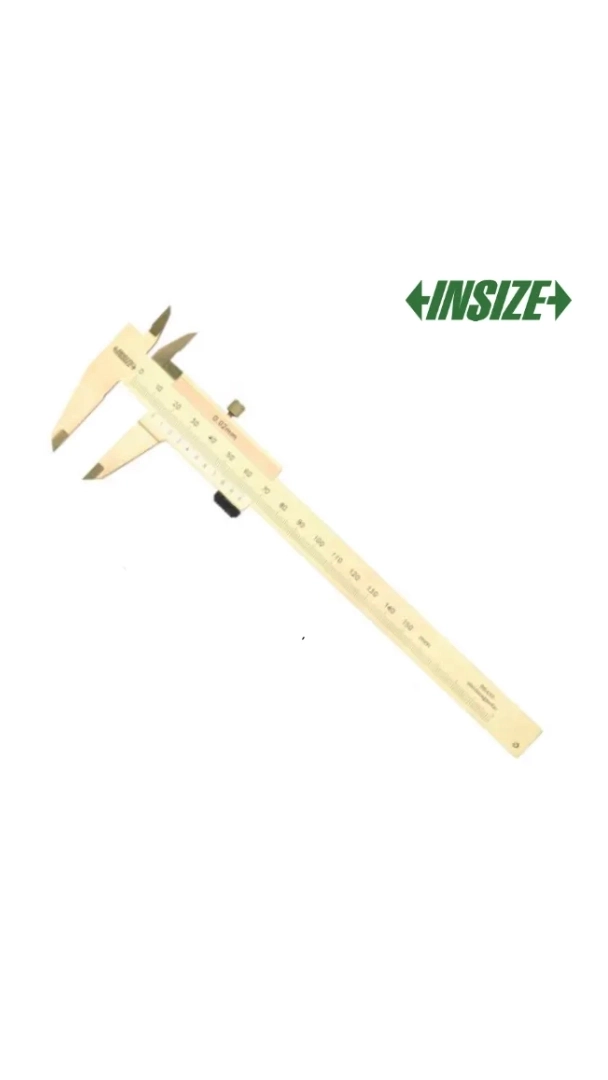

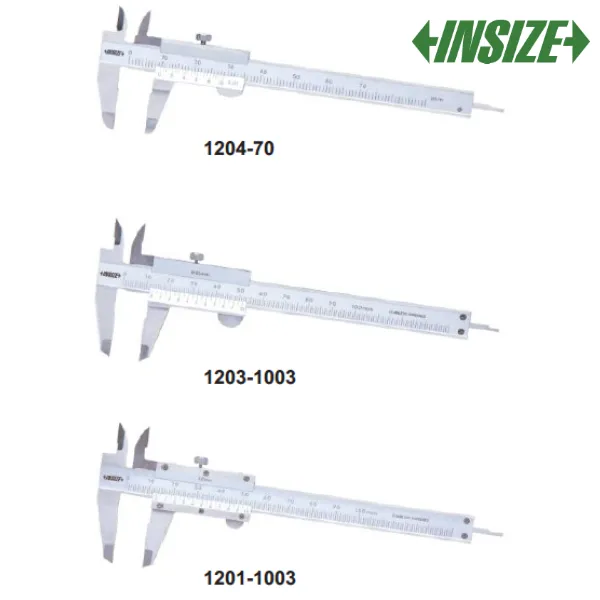

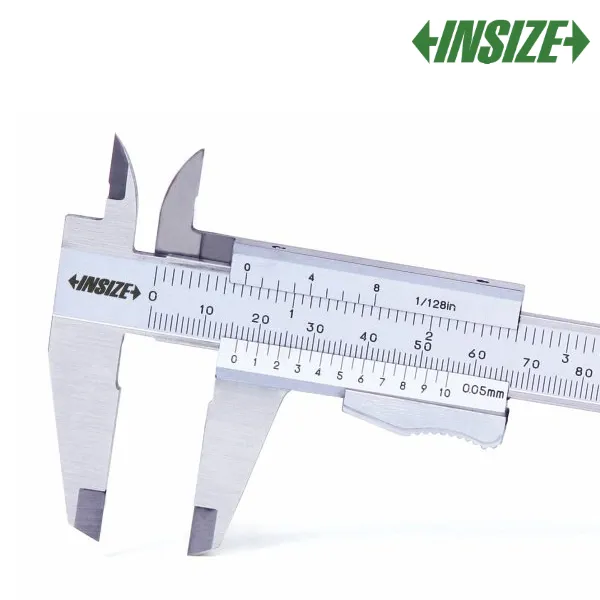

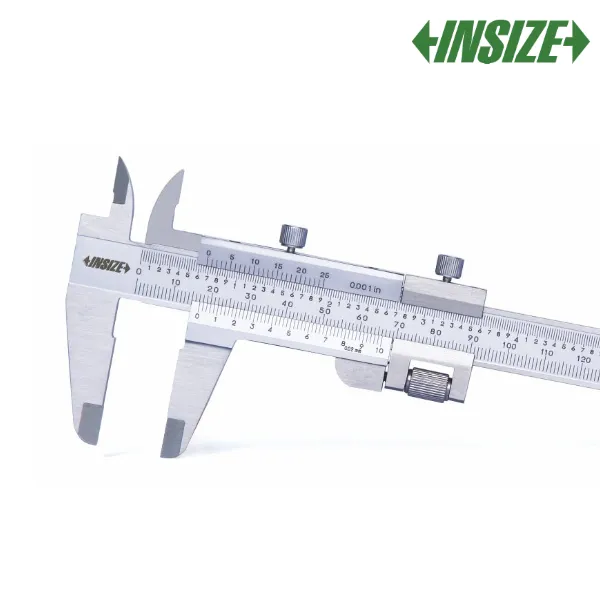

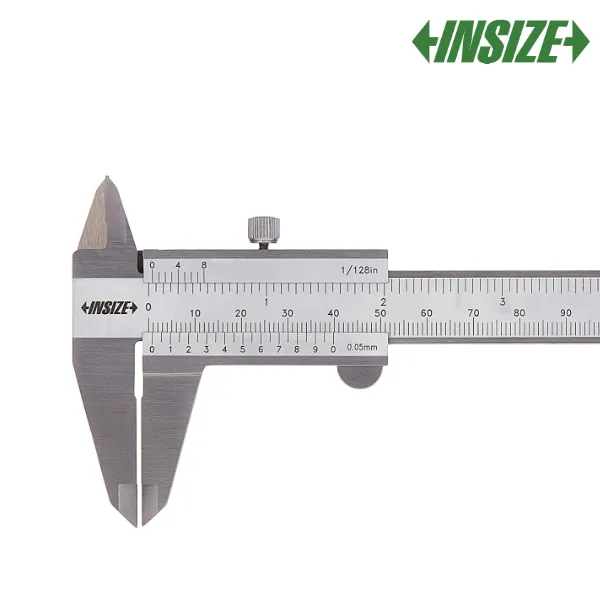

Pour les ateliers qui souhaitent doter plusieurs postes de contrôle d'un instrument mécanique fiable sans alourdir le budget, Insize propose des pieds à coulisse à vernier répondant aux besoins courants de la mécanique générale.

Entretien et durée de vie d'un pied à coulisse à vernier

L'absence totale de composant électronique fait du vernier l'instrument le plus simple à entretenir sur le long terme. Les points de vigilance restent purement mécaniques : nettoyage régulier des mâchoires et de la règle pour éviter l'accumulation de copeaux ou de poussières métalliques entre les surfaces de contact, vérification périodique du jeu du curseur sur la règle, et contrôle visuel de la lisibilité des graduations qui peuvent s'estomper avec une usure extrême.

Un pied à coulisse à vernier en acier inoxydable correctement entretenu, nettoyé après usage et rangé dans son étui de protection, conserve sa précision de fabrication sur plusieurs décennies, un avantage de durabilité qu'aucun instrument numérique ne peut égaler.

Certificats d'étalonnage pour vos pieds à coulisse à vernier

Quel que soit le fabricant choisi, Mitutoyo, Mahr, Tesa ou Insize, B METROLOGY peut fournir vos pieds à coulisse à vernier avec un certificat d'étalonnage raccordé COFRAC ou DKD via nos laboratoires de métrologie partenaires, garantissant la conformité avec la norme ISO 13385-1 et vos exigences d'audit ISO 9001.

Questions fréquentes sur le pied à coulisse à vernier

Pourquoi le vernier est-il plus difficile à lire qu'un cadran ou un numérique ?

La lecture du vernier demande d'identifier visuellement le trait aligné entre deux échelles graduées, une opération qui exige de l'entraînement contrairement à la lecture directe d'une aiguille ou d'un écran. Cette difficulté initiale est compensée par une fiabilité mécanique absolue, sans aucun risque de panne électronique.

Quelle est la différence entre un vernier au 1/20e et au 1/50e ?

Le chiffre indique le nombre de divisions du vernier, et donc la résolution de lecture. Un vernier au 1/20e permet de lire au 0,05 mm près, tandis qu'un vernier au 1/50e descend à 0,02 mm. Plus le nombre de divisions est élevé, plus la lecture est fine, mais aussi plus elle demande de précision visuelle de la part de l'opérateur.

Un pied à coulisse à vernier peut-il se dérégler ?

Contrairement à un instrument numérique, le vernier ne peut pas perdre sa calibration électronique puisqu'il n'en possède aucune. Le seul risque de dérèglement provient d'une usure mécanique du curseur sur la règle, généralement liée à un encrassement prolongé ou à un choc important, d'où l'importance d'un entretien régulier.
