Plastiform : le guide complet du contrôle dimensionnel par empreinte (2026)

Publié par :

B METROLOGY

Qu’est-ce que Plastiform ?

Plastiform est la marque de référence des matériaux bi-composants à polymérisation rapide utilisés en métrologie dimensionnelle pour prendre l’empreinte fidèle d’une zone impossible à mesurer directement. Le principe est simple et redoutablement efficace : au lieu d’amener l’instrument jusqu’à la cote, on fait sortir la cote jusqu’à l’instrument.

Concrètement, vous injectez le produit dans un alésage borgne, une gorge intérieure, un filetage profond ou une zone confinée sous assemblage. En quelques minutes, l’élastomère polymérise et devient une réplique dimensionnellement stable de la surface. Vous extrayez cette empreinte, vous la posez sur votre marbre, et vous la mesurez avec les instruments dont vous disposez déjà : micromètre, comparateur, projecteur de profil, rugosimètre ou machine à mesurer tridimensionnelle.

C’est aujourd’hui la seule méthode de contrôle qui permette de qualifier une géométrie totalement inaccessible sans détruire la pièce, sans démontage, et sans investir dans un équipement d’endoscopie ou de tomographie.

Découvrir la gamme Plastiform complète chez B METROLOGY

Pourquoi le contrôle indirect change la donne en atelier

Trois situations reviennent en permanence dans les ateliers de contrôle, et Plastiform les résout toutes les trois.

La cote inaccessible. Un fond d’alésage borgne, une gorge intérieure derrière un épaulement, un filetage à 200 mm de profondeur. Aucun palpeur ne passe, aucun micromètre n’entre. L’empreinte, elle, ressort.

La pièce qu’on ne peut pas démonter. Un carter en service, un ensemble déjà assemblé, une machine immobilisée à l’heure. Plastiform s’applique sur site, en quelques minutes, sans dépose.

La mesure qu’on veut archiver physiquement. Une empreinte est une preuve tangible, datée, stockable, remesurable trois ans plus tard. C’est un argument fort en aéronautique et en médical, où la traçabilité prime.

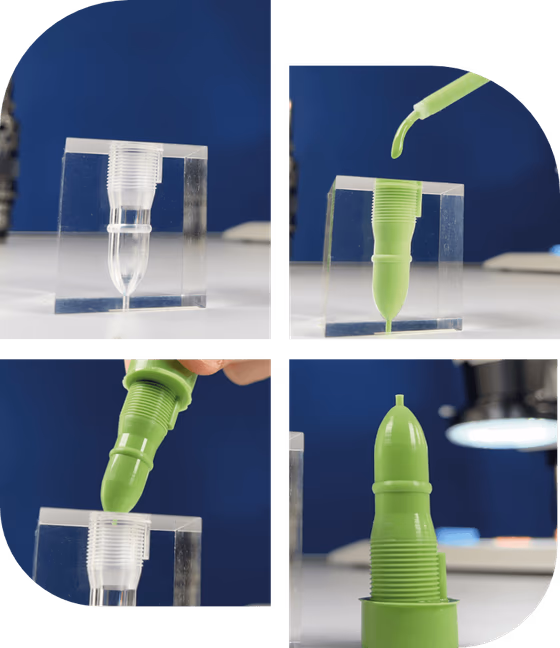

Comment fonctionne une prise d’empreinte Plastiform, étape par étape

1. Préparer la surface

Une empreinte ne vaut que ce que vaut la surface d’origine. Huile de coupe, copeaux, résidus de lubrifiant ou traces de doigts se retrouvent fidèlement reproduits dans la réplique et faussent la mesure. Un dégraissage au DN1 avant application est la première assurance qualité d’un contrôle par empreinte.

2. Choisir la consistance adaptée

C’est l’étape déterminante, et celle où se jouent la plupart des essais ratés. Un produit trop fluide coule hors d’une gorge verticale ; un produit trop visqueux ne remplit pas les fonds de filet. La règle de base :

géométrie fermée, complexe, en position horizontale : produit fluide
surface verticale, inclinée ou empreinte partielle : produit pâteux
grande surface extérieure, forme 3D, pas d’accès pour un injecteur : produit malléable
grand diamètre, grand rayon, volume important : gamme XL

3. Injecter ou appliquer

Les cartouches Plastiform 50 ml se posent sur un pistolet applicateur (DM-50 manuel ou DB-50 sur batterie), équipé d’un injecteur de mélange statique qui homogénéise les deux composants au moment du passage. Les produits malléables se mélangent à la main, en pot, puis se pressent directement sur la zone.

4. Laisser polymériser

Selon la référence, la polymérisation prend de 3 à 15 minutes, et jusqu’à environ 35 minutes pour les formulations à durcissement long conçues pour les grandes pièces. Le respect du temps de prise conditionne directement la stabilité dimensionnelle de l’empreinte.

5. Démouler et mesurer

L’élastomère se retire sans effort ni résidu. Pour mesurer une cote intérieure au micromètre, le Cutter Double Lame permet de prélever une tranche calibrée de 1 mm d’épaisseur dans l’empreinte, directement mesurable entre les touches de l’instrument.

Les six familles de produits Plastiform

Plastiform fluide : pour les géométries fermées et complexes

Les élastomères fluides ont une viscosité très basse. Injectés à la cartouche, ils s’écoulent dans les moindres recoins : alésages borgnes, filetages intérieurs, canaux de lubrification, gorges étroites. C’est la famille la plus utilisée en contrôle dimensionnel indirect.

Référence	Consistance finale	Application typique	Tarif indicatif HT
F20 – Cartouches 50 ml, très fluide	Flexible	Empreintes totales de formes très complexes	dès 69,00 €
F30 Visual – Inspection visuelle	Flexible	Détection de défauts et états de surface	dès 69,00 €
F30 Max – Très résistant	Flexible	Empreintes soumises à fortes contraintes	dès 112,70 €
F40 – Intermédiaire	Flexible	Formes mixtes, résistance accrue	dès 100,05 €
F50 – Très polyvalent	Semi-flexible	Le passe-partout du contrôle dimensionnel	dès 69,00 €
F65 – Semi-rigide	Moyen	Jeux mécaniques en zones difficiles d’accès	dès 74,75 €
F85 – Rigide	Rigide	Empreintes volumineuses, mesure avec contact	dès 74,75 €

Si vous démarrez et que vous hésitez, le Plastiform F50 est le choix par défaut : il couvre la grande majorité des applications d’atelier.

Voir toute la gamme Plastiform fluide

Plastiform pâteux : pour les surfaces verticales et la rugosité

Les produits pâteux occupent le juste milieu : suffisamment injectables pour passer par une cartouche, suffisamment consistants pour ne pas couler sur une surface verticale ou inclinée. Ils excellent sur les empreintes partielles de formes extérieures (filetages, rainures, profils) et sur la mesure de rugosité indirecte.

Référence	Consistance finale	Application typique	Tarif indicatif HT
P25 – Pâteux flexible	Flexible	Empreintes totales complexes non coulantes	dès 69,00 €
P35 – Pâteux semi-flexible	Flexible	Empreintes partielles extérieures, filetages	dès 69,00 €
P51 SD – Pâteux rigide	Rigide	Mesure par contact, jeux mécaniques	dès 74,75 €
P80 Ra – Spécial rugosité	Rigide	Reproduction des états de surface, mesure Ra	dès 69,00 €

Le Plastiform P80 Ra mérite une mention particulière : il permet de qualifier la rugosité d’un alésage ou d’une portée que la pointe d’un rugosimètre ne pourra jamais atteindre. L’empreinte est ensuite palpée à plat sur l’appareil, dans des conditions idéales.

Voir toute la gamme Plastiform pâteuse

Plastiform malléable : pour les grandes formes extérieures

Conditionnés en pots, les produits malléables se mélangent à la main puis se pressent directement sur la zone à relever. Ni pistolet, ni injecteur, ni cartouche : la mise en œuvre est immédiate, ce qui en fait la solution idéale pour les interventions sur site, les grandes surfaces et les formes en trois dimensions.

Référence	Consistance finale	Application typique	Tarif indicatif HT
M25 – Malléable très flexible	Flexible	Empreintes intérieures partielles	dès 35,65 €
M60 – Malléable semi-flexible	Moyen	Empreintes extérieures au Cutter Double Lame	dès 35,65 €
M70 – Malléable semi-rigide	Moyen	La référence polyvalente de la gamme	dès 35,65 €
M80 LP – Longue polymérisation	Rigide	Grandes pièces, mise en place prolongée	dès 35,65 €
M90 – Malléable rigide	Rigide	Mesure avec contact, formes simples	dès 35,65 €

Voir toute la gamme Plastiform malléable

Plastiform gros volumes (XL) : quand 50 ml ne suffisent plus

Grands diamètres, grands rayons, grandes surfaces : au-delà d’un certain volume, la cartouche 50 ml devient un handicap. La gamme Plastiform XL reprend les formulations éprouvées en conditionnement de 400 ml jusqu’à 10,2 litres, compatible avec le pistolet DM-400 et les injecteurs longue portée.

F20 XL – Grandes empreintes totales flexibles, dès 87,40 € HT
F30 XL – Grandes empreintes au Cutter Double Lame, dès 87,40 € HT
F50 XL – Moules de protection sur mesure, dès 87,40 € HT
F85 XL – Le rigide de la gamme XL, dès 87,40 € HT

Voir toute la gamme Plastiform gros volumes

Plastiform protection : préserver les calibres et les outils coupants

Un usage souvent méconnu de Plastiform n’a rien à voir avec la mesure. Les formulations de protection forment un film élastique fin, transparent, amovible et réutilisable qui protège les surfaces de mesure en carbure ou en acier traité contre les chocs, les rayures et les contaminations pendant le stockage ou le transport. Contrairement au ruban de masquage, il n’altère ni les cotes ni l’état de surface, et il se retire sans résidu.

C’est la réponse directe à un problème coûteux et banal : le calibre ou la bague filetée mis au rebut après une chute dans un bac.

Voir la gamme Plastiform protection

Accessoires Plastiform : ce qui sépare une empreinte juste d’une empreinte fausse

Le produit ne fait pas tout. La qualité d’une empreinte dépend autant du matériel de mise en œuvre :

pistolets applicateurs DM-50 (manuel), DB-50 (sur batterie) et DM-400 (cartouches 400 ml)
injecteurs de mélange standard, longue portée et embouts aiguille pour les zones très confinées
Cutter Double Lame pour prélever des tranches d’empreinte de 1 mm mesurables au micromètre
dégraissant DN1 pour la préparation de surface
Plastin, Re-FORM et Fill’In pour le maintien, le bridage et l’aide à la pénétration
mallettes et kits de démarrage (ML-040, KD-118, KD-M70) pour équiper un poste complet en une seule commande

Voir tous les accessoires Plastiform

Quel Plastiform choisir ? Le tableau de décision

Votre besoin	Famille recommandée	Référence de départ
Mesurer un alésage borgne	Fluide	F50
Contrôler un filetage intérieur	Fluide	F20
Relever un filetage extérieur	Pâteux	P35
Mesurer une rugosité inaccessible	Pâteux	P80 Ra
Quantifier un jeu mécanique	Fluide ou pâteux rigide	F65 ou P51 SD
Relever une grande forme extérieure	Malléable	M70
Empreinte de grand diamètre	Gros volumes	F20 XL
Inspecter visuellement un défaut	Fluide	F30 Visual
Protéger un calibre au stockage	Protection	Gamme protection

Plastiform secteur par secteur

Automobile. Jeux de boîtes de vitesses, filetages de culasses, états de surface de chemises de cylindres, gorges de segments. Le contrôle par empreinte évite le démontage complet d’un ensemble pour qualifier une cote unique.

Aéronautique. Formes complexes de pièces de structure, alésages de fixation, contrôle de perçages en zone confinée. L’empreinte constitue une preuve physique de conformité, archivable au dossier de fabrication.

Médical. Implants, instruments chirurgicaux, contrôle de surfaces fonctionnelles sur des géométries miniaturisées où aucun palpeur ne passe.

Mécanique de précision et maintenance. Diagnostic d’usure sur site, contrôle de reprises d’usinage, expertise de pièces en service sans immobilisation prolongée de la machine.

Cinq erreurs qui ruinent une prise d’empreinte

Négliger le dégraissage. Un film d’huile résiduel se reproduit dans l’empreinte et décale systématiquement la mesure.
Se tromper de consistance. Un fluide sur une surface verticale coule ; un malléable sur un filetage fin ne remplit pas les fonds de filet.
Démouler trop tôt. Une empreinte extraite avant la fin de la polymérisation continue de se déformer, et la cote relevée n’a plus aucune valeur.
Réutiliser un injecteur usagé. Le mélange figé dans l’embout compromet la cartouche entière si elle n’est pas rebouchée proprement après usage.
Mesurer une empreinte encore chaude. La réaction est exothermique. Laissez revenir à température ambiante avant de mesurer, sinon la dilatation résiduelle biaise le résultat.

Questions fréquentes sur Plastiform

Quelle est la précision d’une empreinte Plastiform ? Les formulations de contrôle dimensionnel présentent un retrait très faible et une bonne stabilité dans le temps, qui permettent des mesures au centième de millimètre sur des géométries correctement préparées. La précision réelle dépend surtout de la propreté de la surface, du respect du temps de polymérisation et de la qualité de l’instrument utilisé pour mesurer l’empreinte.

Combien de temps faut-il pour obtenir une empreinte ? De 3 à 15 minutes pour la majorité des produits en cartouche, et environ 35 minutes pour les formulations à polymérisation longue destinées aux grandes pièces.

Plastiform abîme-t-il la pièce contrôlée ? Non. Les élastomères se retirent sans effort, sans résidu et sans agression chimique de la surface. Le procédé est totalement non destructif.

Peut-on mesurer un état de surface avec Plastiform ? Oui, avec une formulation dédiée telle que le P80 Ra, conçue pour reproduire fidèlement les microreliefs. L’empreinte est ensuite palpée au rugosimètre en position idéale, ce qui est souvent plus fiable qu’une mesure directe en fond d’alésage.

Faut-il un équipement particulier ? Un pistolet applicateur et un injecteur de mélange pour les cartouches, rien du tout pour les produits malléables. Aucune machine spéciale n’est nécessaire.

Quelle est la durée de conservation des cartouches Plastiform ? Elle dépend de la référence et des conditions de stockage. Conservez les cartouches à température ambiante, à l’abri de l’humidité et de la lumière directe, et rebouchez systématiquement après usage.

Écrit-on Plastiform ou plastiforme ? La marque s’écrit Plastiform, sans « e » final. L’orthographe « plastiforme » est une francisation courante que l’on rencontre fréquemment en atelier, mais elle désigne bien la même technologie de prise d’empreinte par élastomère bi-composant.

Commander votre Plastiform chez B METROLOGY

B METROLOGY distribue l’intégralité de la gamme Plastiform : produits fluides, pâteux, malléables, gros volumes, protection de calibres, accessoires et kits de démarrage. Nos spécialistes en métrologie vous accompagnent sur le choix de la consistance adaptée à votre géométrie, ce qui vous évite le coût classique du premier essai raté.

Une application particulière, une géométrie inhabituelle, un doute sur la référence à commander ? Décrivez-nous la pièce, nous vous orientons vers le produit adapté.
