Indicateurs à levier analogiques robuste Série INTERAPID 313 – 1.6mm, 0.01mm TESA
À partir de 418,00 € 376,00 €
Prix hors taxe
Description
Caractéristiques de l’article
| Caractéristique | INTERAPID 313-1 (Ø 40,4 mm) — Réf. 074111566 | INTERAPID 313-2 (Ø 30,8 mm) — Réf. 074111567 |
|---|---|---|
| Désignation complète | Indicateur à levier analogique INTERAPID 313-1, standard, 1,6 mm, 0,01 mm, Ø 40,4 mm | Indicateur à levier analogique INTERAPID 313-2, standard, 1,6 mm, 0,01 mm, Ø 30,8 mm |
| Série | INTERAPID 313-1 | INTERAPID 313-2 |
| Référence | 074111566 | 074111567 |
| Étendue de mesure [mm] | 1,6 | 1,6 |
| Résolution [mm] | 0,01 | 0,01 |
| MPEe, tige rentrante [µm] | 14 | 14 |
| MPEp 1/10 [µm] | 3 | 3 |
| MPEp 1/2 [µm] | 5 | 5 |
| MPEp 1 [µm] | 10 | 10 |
| MPEr [µm] | 3 | 3 |
| MPEh [µm] | 4 | 4 |
| MPEtot, tige rentrante et sortante [µm] | 18 | 18 |
| Course / tour [mm] | 0,8 | 0,8 |
| Échelle circulaire | 0 ÷ 40 ÷ 0 | 0 ÷ 40 ÷ 0 |
| Force de mesure [N] | 0,1 | 0,1 |
Cet indicateur à levier appartient à la gamme INTERAPID, marque suisse reconnue depuis plus de 75 ans dans la mesure de précision. Le modèle 313 reprend la géométrie et la fiabilité des références historiques 310/311/312 tout en modernisant l’ergonomie et la lisibilité du cadran. Fabrication et assemblage réalisés en Suisse, chaque instrument étant contrôlé individuellement sur banc de mesure avant expédition.
Points forts
- Mouvement de précision monté sur rubis, pour une meilleure longévité de l’instrument
- Course de mesure longue (jusqu’à 1,6 mm), adaptée aux pièces à variations dimensionnelles importantes
- Palpeur orientable sur 180°, touche en métal dur (filetage M1,4)
- Tige de fixation Ø 4 mm orientable, pour un montage rapide
- Cadran rotatif pour la mise à zéro, avec lunette renforcée
- Chiffres imprimés sur la partie extérieure du cadran pour une lecture plus rapide
- Marquage distinctif sur les deux faces du cadran, utile pour les mesures avec renvoi par miroir
- Aiguille secondaire compte-tours
- Boîtier métallique chromé mat, fixation par queue d’aronde usinée dans la masse
- Pivotement principal sur roulement oblique largement dimensionné
Contenu de la livraison
| Fourni avec l’instrument |
|---|
| Touche de mesure Ø 2 mm en métal dur |
| Clé de montage de la touche |
| Mode d’emploi |
| Déclaration de conformité |
Touches de mesure interchangeables (filetage M1,4, compatibles 313-1 et 313-2)
| Référence | Diamètre bille | Matière |
|---|---|---|
| 074112111 | 1 mm | Métal dur |
| 074112112 | 2 mm | Métal dur |
| 074112113 | 3 mm | Métal dur |
Accessoires et supports compatibles
| Référence | Désignation |
|---|---|
| 074108942 | Douille d’adaptation Ø 8 mm → Ø 4 mm |
| 01840404 | Support articulé, fixation queue d’aronde, axe Ø8x25mm |
| 01840405 | Support articulé, fixation queue d’aronde, axe Ø8x90mm |
| 074106026 | Support articulé, axe Ø8x133mm, serrage Ø4 et Ø7mm |
| 01840406 | Support équerre, axe Ø8x25mm |
| 01639070 | Support magnétique EASY |
| 01639007 | Support magnétique UJ15 |
Bon à savoir

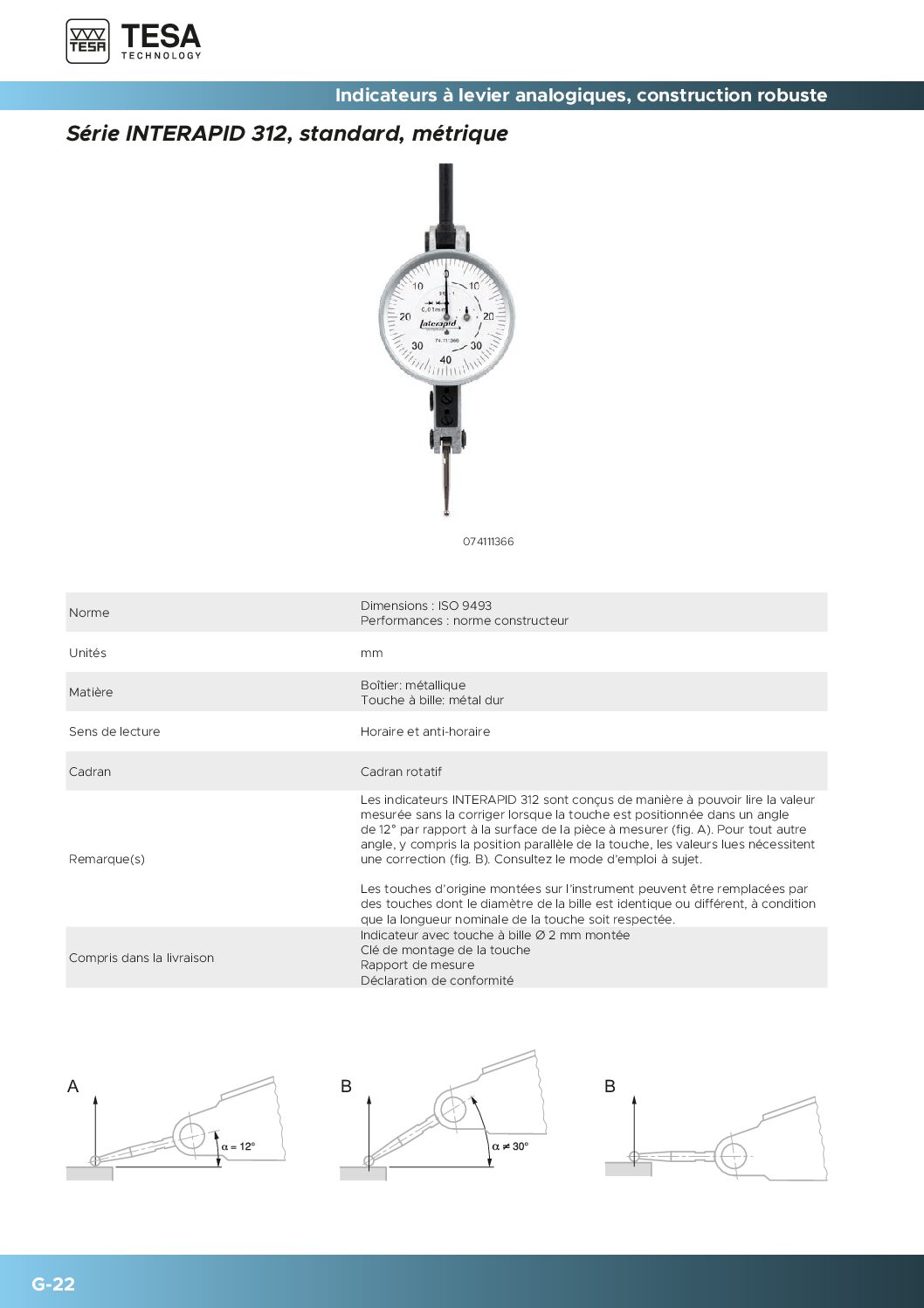

Lorsque la touche est positionnée parallèlement à la surface à mesurer, le rapport de mesure est de 1:1 et la valeur lue ne nécessite aucune correction. En cas d’angle entre la touche et la surface, la course effective du levier change et la valeur lue doit être corrigée en conséquence.

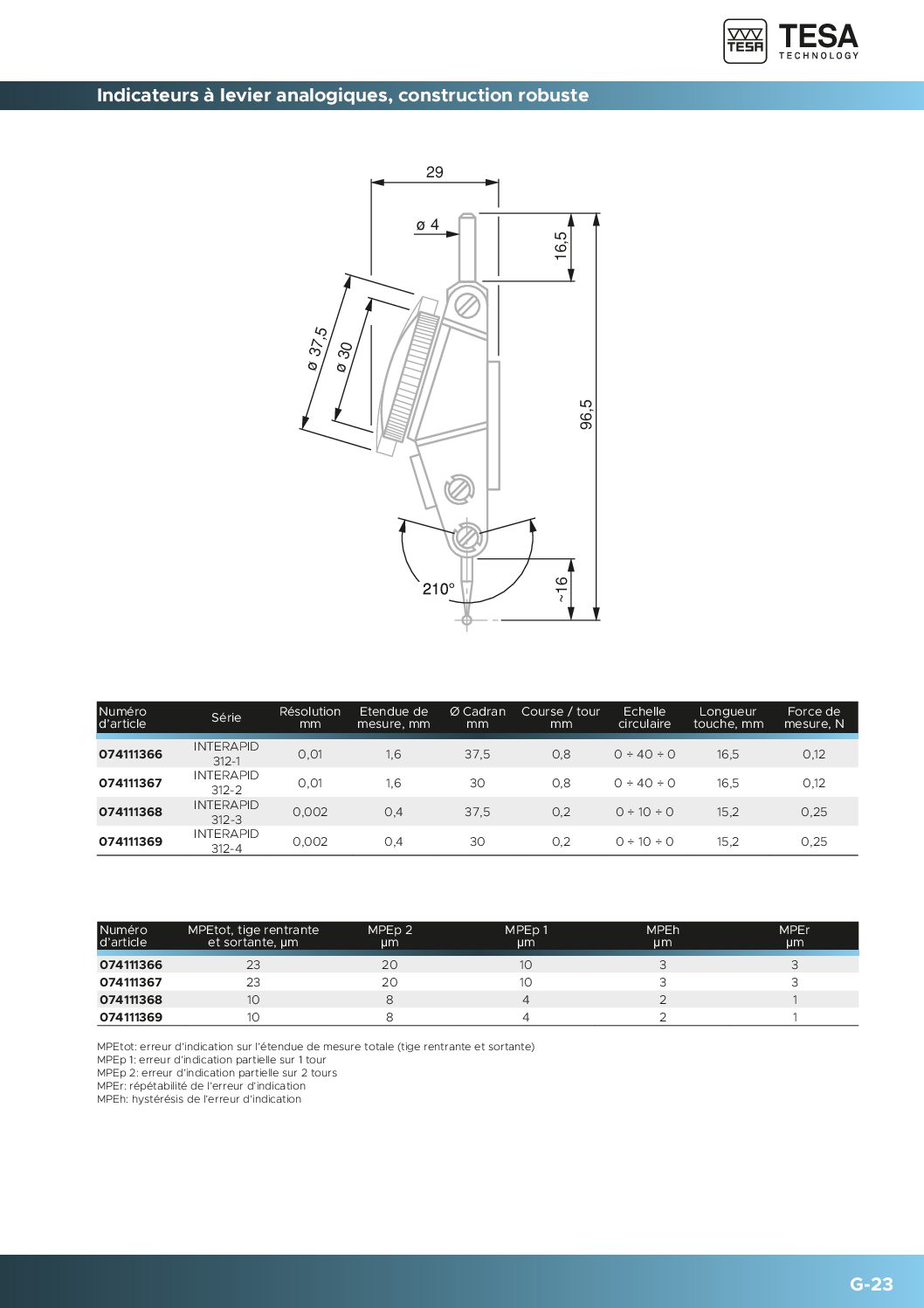

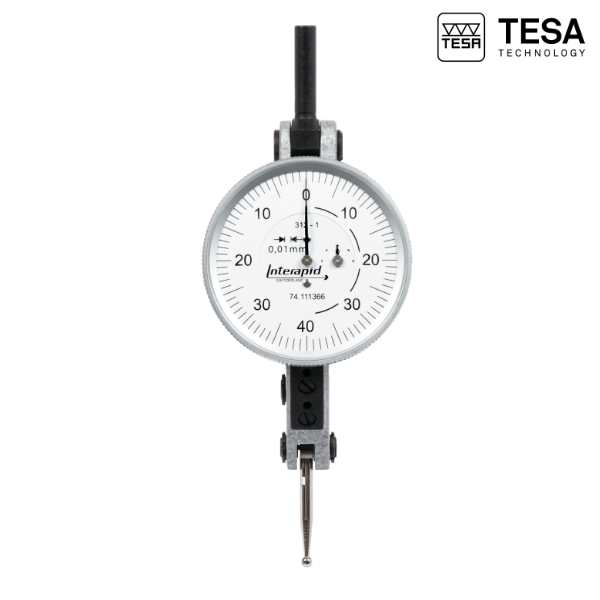

Cet indicateur remplace la série INTERAPID 312 (références 074111366, 074111367, 074111369).
Informations complémentaires
| Capacité | 1.6mm |
|---|---|
| Résolution | 0.01mm |
| Diamètre cadran | 30.8mm, 40.4mm |
Expédition et livraison
Prix hors taxes
Prix unitaires en € HT, départ entreprise. Les prix du site B METROLOGY sont non contractuels. B METROLOGY se réserve le droit de modifier les produits et tarifs sans préavis.
Frais de port
Frais de port à 17€ Hors taxe pour une livraison en France métropolitaine.
Délais de livraison
Les délais sont donnés à titre indicatif. Ils seront soumis à une confirmation de délai final lors de l'envoi de l'accusée réception de la commande.
Livraison gratuite
Livraison gratuite à partir de 300€ d'achat.
Garantie
Nos produits sont garantis contre tout vice de fabrication pendant une durée de 1 an. Cette garantie ne s’applique pas sur des instruments mal utilisés ou résultant de détériorations ou accidents provenant de négligences de défauts de surveillance ou d’entretien, d’installations défectueuses et tout autres défauts échappant à notre contrôle. La garantie ne s’applique pas pour des pièces telles que : pénétrateurs diamant, palpeurs d’état de surface, sondes de température, objectifs et écrans des projecteurs de profil, ampoule d’éclairage concernant tous les appareils, ainsi que toutes les pièces d’usure.
La garantie prend effet à compter de la date indiquée sur le bordereau de livraison.
Produits similaires

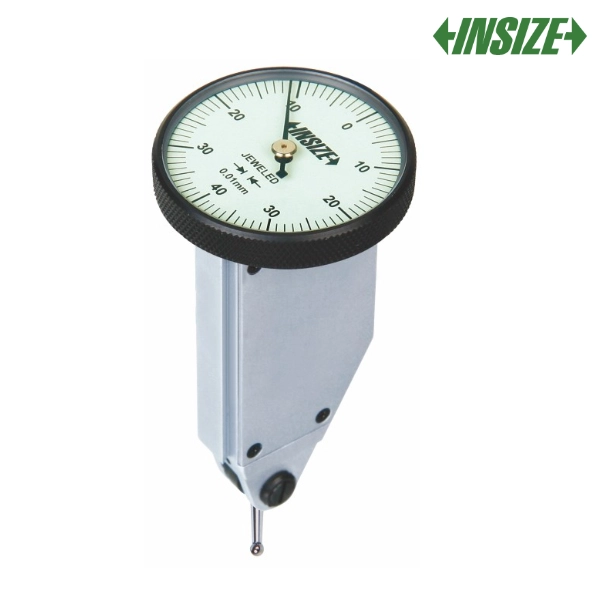

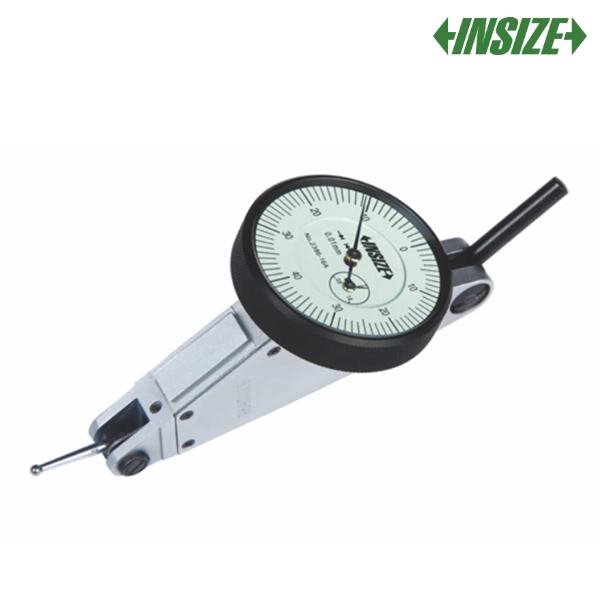

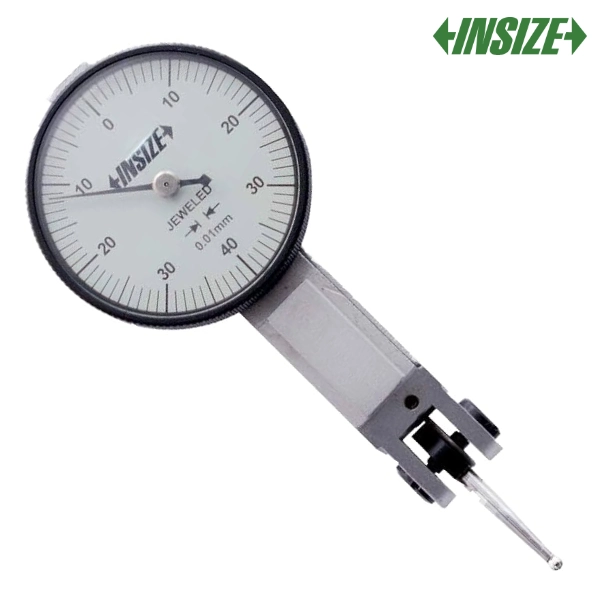

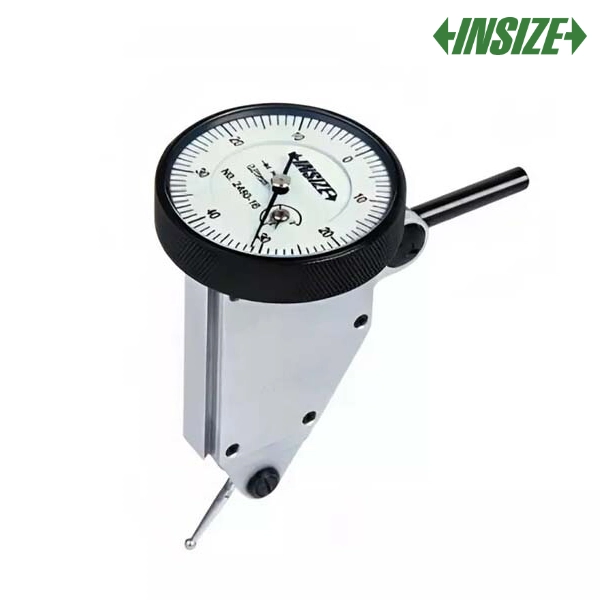

Indicateur à levier INSIZE
