Pied à coulisse digital IP67 TESA-CAL avec tige carrée ou ronde et avec ou sans molette

Pied à coulisse digital IP67 TESA-CAL avec tige carrée ou ronde et avec ou sans molette

• 00530140 – Pied à coulisse universel IP67 avec tige carrée, 150 mm, 0,01 mm
• 00530141 – Pied à coulisse universel IP67 avec tige ronde, 150 mm, 0,01 mm
• 00530142 – Pied à coulisse universel IP67 avec molette et tige carrée, 200 mm, 0,01 mm
• 00530143 – Pied à coulisse universel IP67 avec molette et tige carrée, 300 mm, 0,01 mm

L’étanchéité IP67, pour mesurer là où l’atelier est hostile

Le pied à coulisse digital IP67 TESA-CAL est conçu pour une situation précise : le contrôle directement au poste, sur une pièce encore humide de lubrifiant, dans un environnement chargé de copeaux et de brouillard d’huile. Là où un instrument numérique standard finit par dériver, s’encrasser ou rendre l’âme, l’indice IP67 garantit une protection totale contre la poussière et contre l’immersion temporaire.

Concrètement, cela change deux choses au quotidien. Vous n’avez plus à sécher ni à essuyer la pièce avant de la mesurer, ce qui supprime une manipulation à chaque contrôle. Et vous pouvez rincer l’instrument en fin de poste sans crainte pour l’électronique, ce qui allonge très sensiblement sa durée de vie en atelier d’usinage.

C’est un investissement qui se raisonne sur la durée : un instrument étanche coûte plus cher à l’achat qu’un modèle standard, mais il ne se remplace pas tous les dix-huit mois.

Trois capacités, quatre configurations

Le TESA-CAL est disponible en 0-150 mm, 0-200 mm et 0-300 mm, avec une résolution d’affichage de 0,01 mm sur toute la gamme.

Deux options de configuration permettent de l’adapter à votre usage réel :

Jauge de profondeur carrée ou ronde. La tige carrée offre une meilleure stabilité en appui et résiste mieux à la torsion, ce qui la rend préférable pour les mesures de profondeur répétées sur des lamages ou des épaulements larges. La tige ronde passe dans les perçages de petit diamètre où une tige carrée ne rentre pas. Le choix dépend donc directement de vos pièces, pas d’une préférence esthétique.

Avec ou sans molette de guidage. La molette permet d’ajuster finement le déplacement des mâchoires et d’obtenir un mouvement fluide et maîtrisé. Sur des séries de mesures, elle régularise la pression de contact et améliore nettement la répétabilité entre opérateurs. Sans molette, l’instrument est plus compact et plus rapide en usage ponctuel.

Quatre types de mesure avec un seul instrument

Comme tout pied à coulisse universel, le TESA-CAL couvre les quatre relevés de base sans changer d’outil : mesure extérieure entre les becs principaux, mesure intérieure avec les becs supérieurs, mesure de profondeur avec la jauge arrière et mesure de ressaut avec le talon de la règle.

Pour les géométries qu’aucun pied à coulisse ne peut atteindre, comme les alésages borgnes profonds ou les gorges intérieures, la prise d’empreinte reste la solution complémentaire.

TESA-CAL ou TWIN-CAL : lequel choisir ?

C’est la question que se posent la plupart des acheteurs, et la réponse tient en un point.

Le TESA-CAL est l’instrument de mesure autonome : vous lisez la valeur sur l’écran et vous la reportez vous-même. Il convient parfaitement au contrôle de fabrication courant, au réglage de machine et à la vérification ponctuelle.

Le TWIN-CAL ajoute l’envoi de données, c’est-à-dire la transmission directe de la mesure vers un PC, un logiciel SPC ou une colonne de saisie. Si votre plan de surveillance impose l’enregistrement systématique des cotes, cette fonction supprime la recopie manuelle et avec elle la principale source d’erreur de vos rapports de contrôle. Le surcoût se rentabilise dès que le volume de relevés est significatif.

En résumé : contrôle visuel au poste, prenez le TESA-CAL ; traçabilité numérique, orientez-vous vers le TWIN-CAL ou vers un kit avec émetteur sans fil.

Un instrument à intégrer dans votre système qualité

Pour les besoins de qualification, de suivi d’instruments ou d’accréditation, un certificat d’étalonnage raccordé peut être associé à l’instrument lors de la commande. C’est une exigence courante dès que le pied à coulisse figure dans un plan de surveillance.

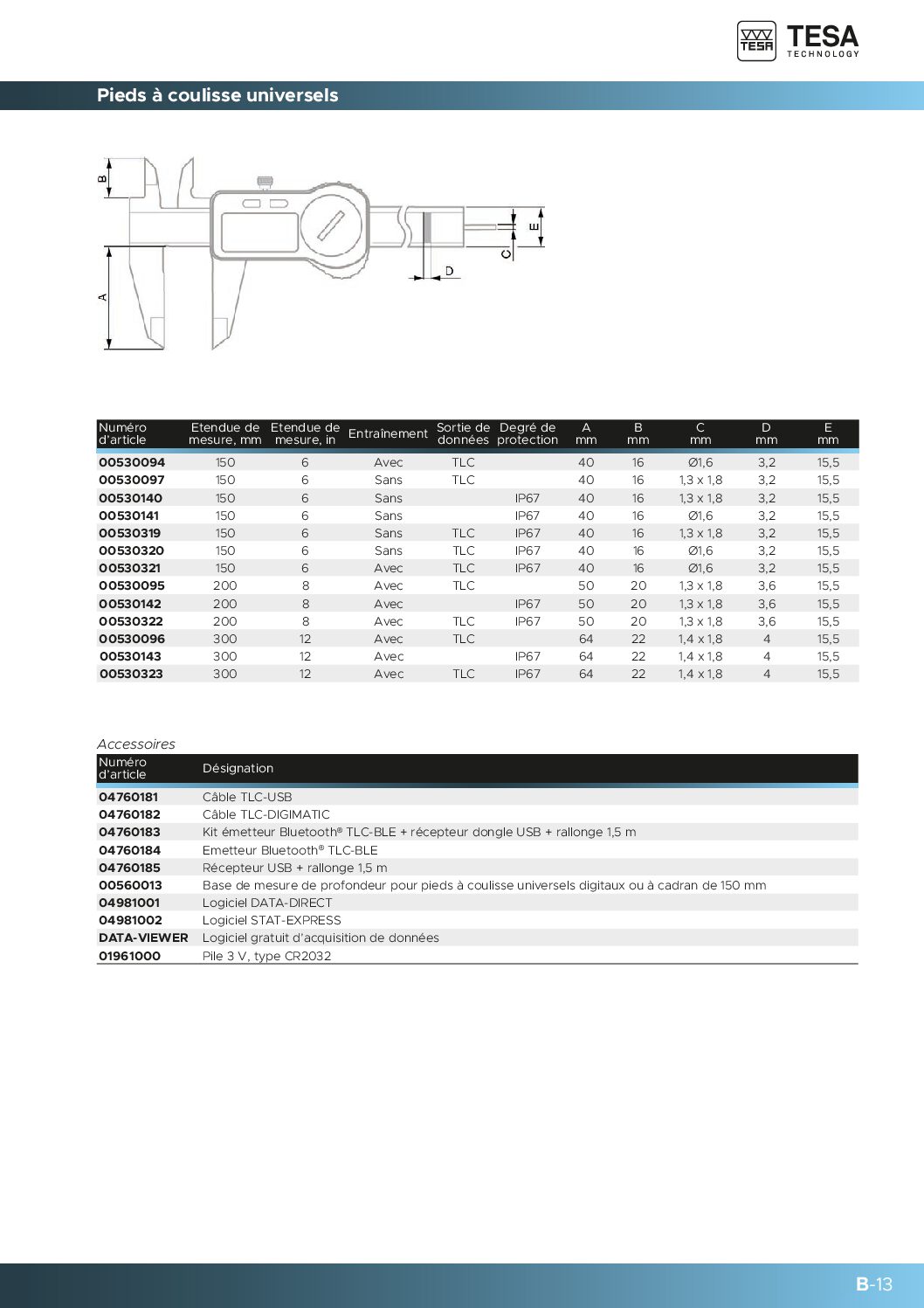

3. Caractéristiques techniques

4. Questions fréquentes

Que signifie l’indice IP67 sur un pied à coulisse ? Le premier chiffre, 6, indique une protection totale contre la poussière. Le second, 7, indique la résistance à une immersion temporaire dans l’eau. En pratique, l’instrument supporte les projections de liquide de coupe, le brouillard d’huile et un rinçage, ce qu’un instrument standard ne tolère pas.

Faut-il choisir la tige de profondeur carrée ou ronde ? La tige carrée est plus stable en appui et plus résistante à la torsion : préférez-la pour des mesures de profondeur fréquentes. La tige ronde entre dans les perçages de petit diamètre, inaccessibles à une tige carrée. Regardez vos pièces avant de trancher.

La molette de guidage est-elle utile ? Sur des séries de mesures ou lorsque plusieurs opérateurs utilisent le même instrument, oui : elle régularise la pression de contact et améliore la répétabilité. Pour un usage ponctuel, la version sans molette est plus compacte.

Quelle différence entre résolution et précision ? La résolution de 0,01 mm est le pas d’affichage. La précision, ou erreur maximale tolérée, est l’écart admissible entre la valeur affichée et la valeur vraie. Un instrument qui affiche le centième n’est donc pas précis au centième, et c’est bien l’erreur tolérée qui doit figurer dans vos gammes de contrôle.

Ce pied à coulisse permet-il de transférer les mesures vers un PC ? Non, le TESA-CAL est un instrument autonome. Pour l’envoi de données, orientez-vous vers le TWIN-CAL ou vers un kit avec émetteur sans fil.

Peut-on obtenir un certificat d’étalonnage ? Oui, un certificat raccordé peut être joint à la commande. Indispensable si l’instrument entre dans un plan de surveillance ou une démarche d’accréditation.
