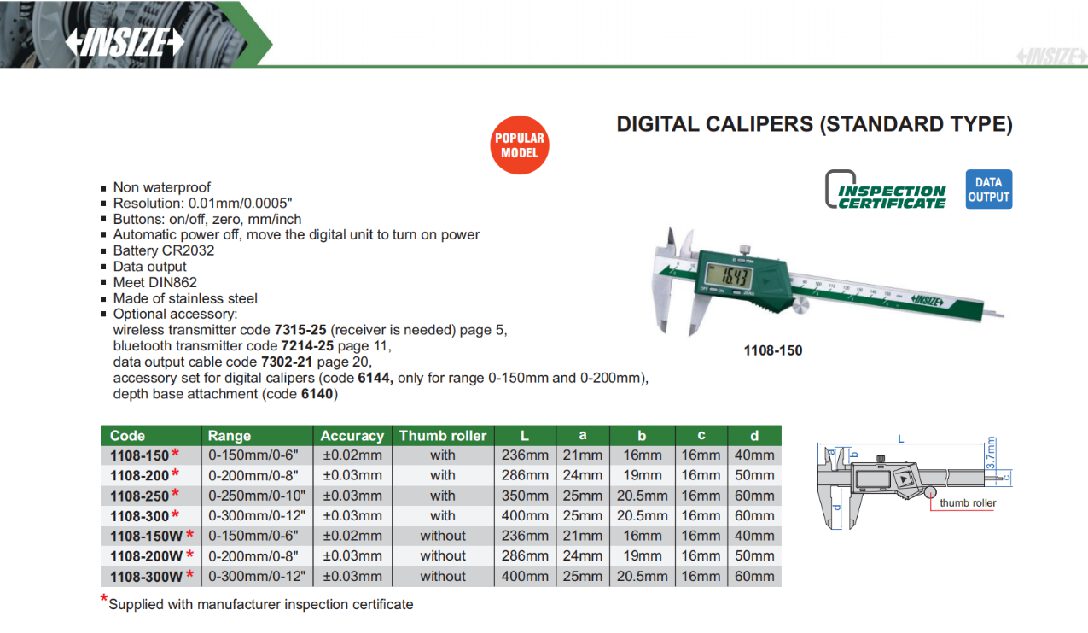

Pied à coulisse numérique standard INSIZE

Pied à coulisse numérique standard INSIZE

Non étanche.
Résolution : 0,01 mm/0,0005 pouce.
Boutons : marche/arrêt, zéro, mm/pouce.
Arrêt automatique, déplacer l’unité numérique pour mettre sous tension.
Pile CR2032.
Sortie de données conforme à la norme DIN862
Fabriqué en acier inoxydable
Accessoires en option :
– émetteur sans fil code 7315-25 (récepteur nécessaire),
– émetteur Bluetooth code 7214-25,
– câble de sortie de données code 7302-21,
– kit d’accessoires pour pieds à coulisse numériques (code 6144, uniquement pour les plages 0-150 mm et 0-200 mm),
– jauge de profondeur (code 6140)

Le pied à coulisse numérique polyvalent de l’atelier

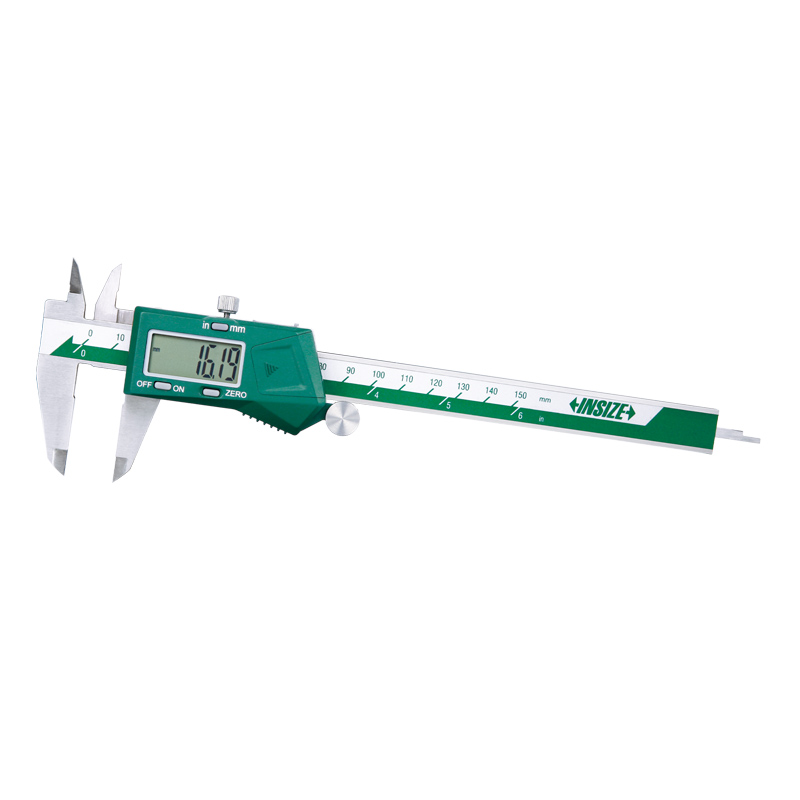

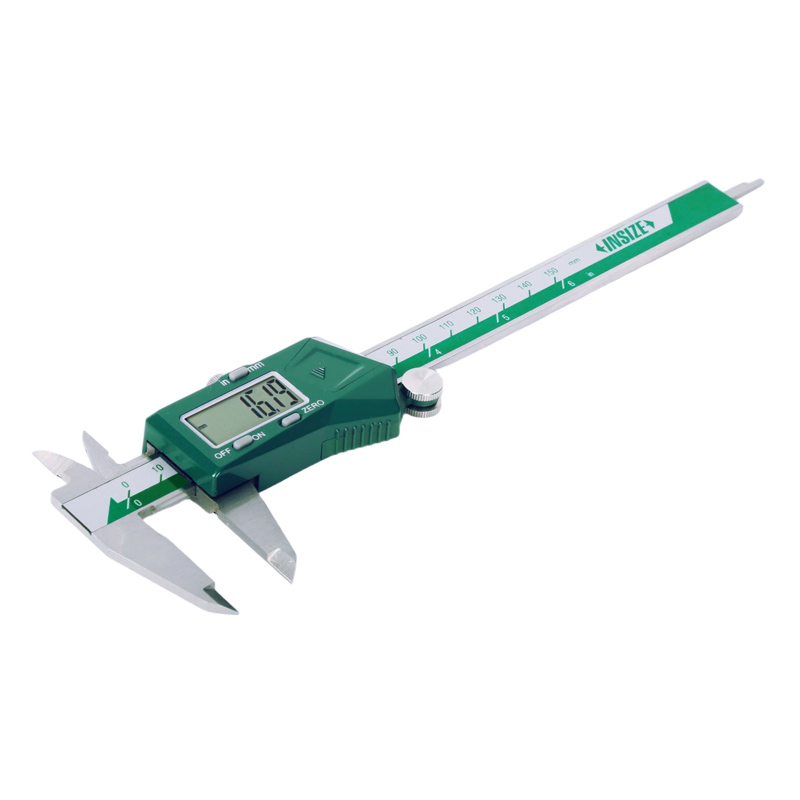

Le pied à coulisse numérique INSIZE 1108 est l’instrument de mesure de référence pour le contrôle dimensionnel courant en production, en atelier d’usinage et en salle de métrologie. Sa construction en acier inoxydable trempé, sa résolution de 0,01 mm et son grand écran LCD en font un outil fiable au quotidien, à un tarif qui permet d’équiper un poste ou une équipe entière sans arbitrage difficile.

Quatre capacités sont disponibles (0-150 mm, 0-200 mm, 0-250 mm et 0-300 mm) pour couvrir aussi bien les petites pièces tournées que les ensembles mécano-soudés. Deux versions coexistent : avec molette de guidage, pour un déplacement fin et progressif du coulisseau lors des mesures répétitives, ou sans molette, pour une prise en main plus directe et un encombrement réduit.

Quatre mesures avec un seul instrument

Comme tout pied à coulisse professionnel, le 1108 réalise quatre types de relevés sans changer d’outil :

• mesure extérieure entre les becs principaux (diamètres d’arbres, épaisseurs, largeurs)
• mesure intérieure avec les becs supérieurs (alésages, entraxes, gorges)

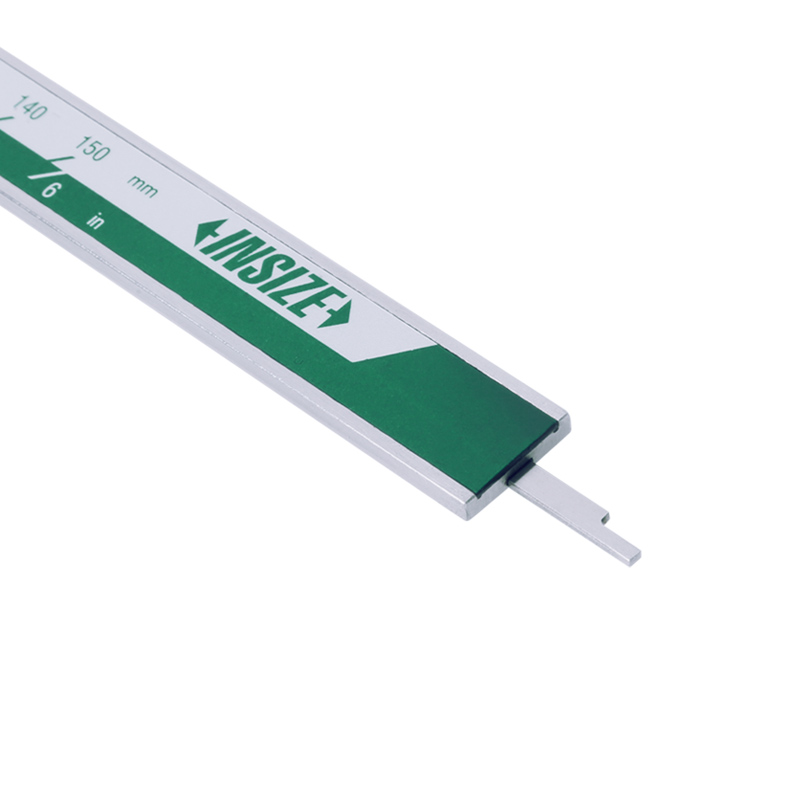

• mesure de profondeur avec la jauge arrière (trous borgnes, lamages)
• mesure de ressaut avec le talon de la règle (décrochements, épaulements)

Pour les géométries que même un pied à coulisse ne peut pas atteindre, comme les alésages borgnes profonds ou les filetages intérieurs, la prise d’empreinte reste la solution complémentaire de référence.

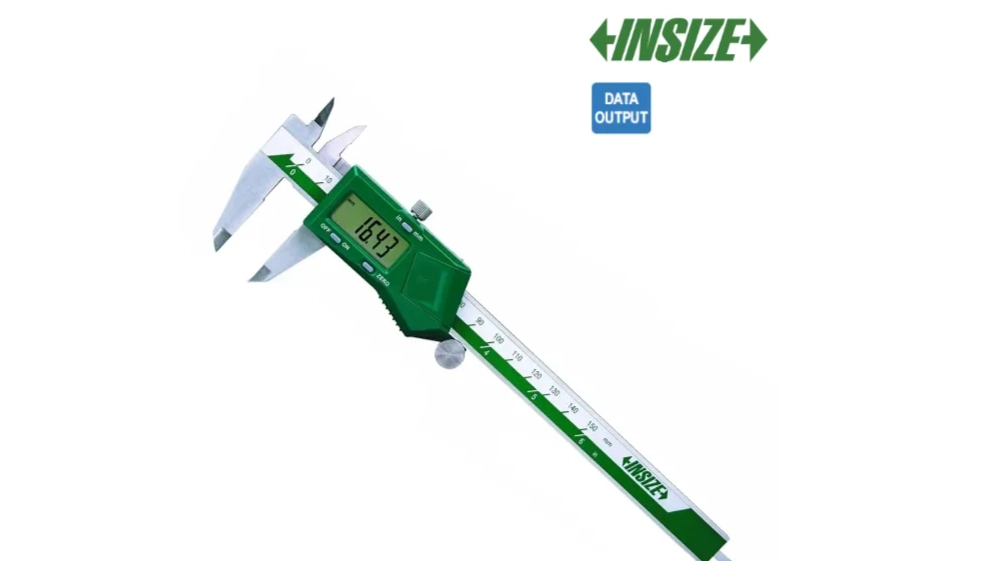

Sortie de données : la fin de la recopie manuelle

L’un des atouts déterminants de ce modèle est sa sortie de données. Raccordé à un câble d’interface, le pied à coulisse transmet directement la valeur mesurée vers un PC, un logiciel de gestion SPC ou une colonne de saisie. Vous supprimez d’un coup la recopie manuelle des relevés, la principale source d’erreur dans les gammes de contrôle, et vous fiabilisez la traçabilité de vos rapports.

C’est un critère souvent négligé à l’achat, et pourtant décisif dès qu’un plan de surveillance impose l’enregistrement systématique des cotes.

Une ergonomie pensée pour l’usage intensif

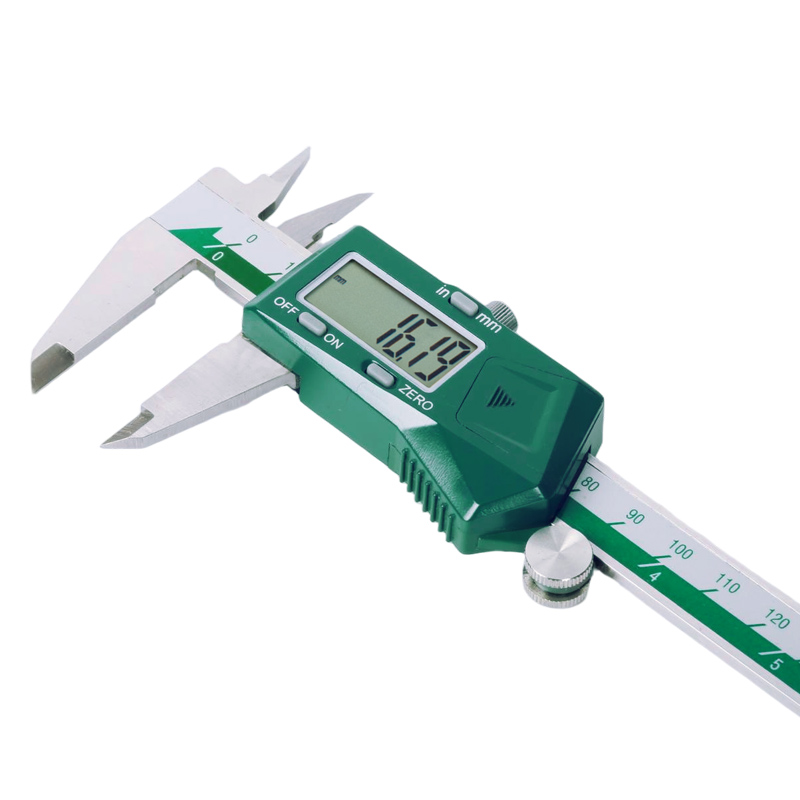

Le grand écran LCD reste lisible en atelier, y compris sous un éclairage moyen ou avec des gants. Trois boutons seulement, mm/pouce, zéro et marche/arrêt, ce qui limite les fausses manœuvres. Le zéro peut être remis à n’importe quelle position du coulisseau, ce qui autorise la mesure directe d’un écart par rapport à une cote nominale sans calcul mental.

Les surfaces de mesure en acier inoxydable trempé résistent à l’usure des cycles de contrôle répétés, et la vis de blocage permet de figer une cote pour la lire hors de la pièce ou la reporter sur un traçage.

Un instrument prêt à intégrer votre chaîne de mesure

Chaque pied à coulisse INSIZE 1108 est livré en coffret de rangement, avec sa pile et son rapport de contrôle usine. Pour les besoins de qualification et d’accréditation, un certificat d’étalonnage raccordé peut être associé à l’instrument lors de la commande.

3. Caractéristiques techniques

4. Questions fréquentes

Quelle capacité de pied à coulisse choisir ? La règle est de prendre la capacité juste au-dessus de votre plus grande cote courante. Un 0-150 mm couvre l’immense majorité des pièces d’usinage et reste le format le plus maniable. Passez au 0-200 ou 0-300 mm uniquement si vous mesurez régulièrement des pièces longues, car l’encombrement et le poids augmentent sensiblement.

Avec ou sans molette de guidage ? La molette apporte un déplacement fin et une pression de contact plus régulière, ce qui améliore la répétabilité sur les séries de mesures. La version sans molette est plus compacte et plus rapide en manipulation ponctuelle. Pour du contrôle de série, préférez la version avec molette.

Quelle est la différence entre résolution et précision ? La résolution de 0,01 mm est le pas d’affichage de l’écran. La précision, ou erreur maximale tolérée, est l’écart admissible entre la valeur affichée et la valeur vraie. Un instrument qui affiche le centième n’est donc pas précis au centième : les deux notions sont distinctes et c’est l’erreur tolérée qui doit figurer dans vos gammes de contrôle.

Ce pied à coulisse est-il étanche ? Le modèle 1108 est un instrument standard, sans indice de protection déclaré. Pour un usage en présence de liquide de coupe, de copeaux ou de poussière, orientez-vous vers un modèle à indice de protection IP.

Puis-je obtenir un certificat d’étalonnage avec l’instrument ? Oui, un certificat d’étalonnage raccordé peut être joint à la commande. C’est indispensable si l’instrument entre dans un plan de surveillance qualité ou dans une démarche d’accréditation.

Comment transférer les mesures vers un PC ? Via la sortie de données de l’instrument et un câble d’interface adapté, disponible séparément.
