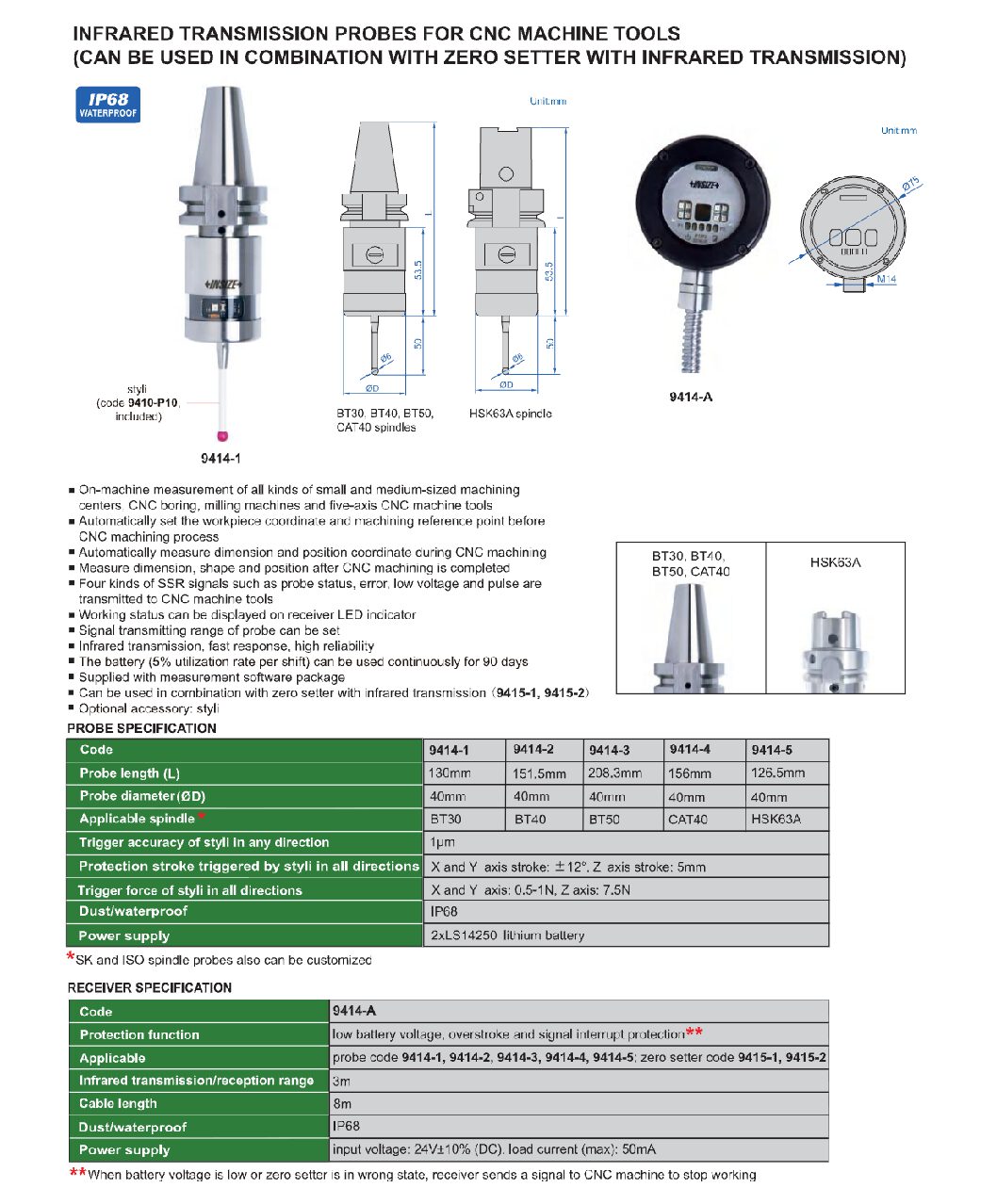

Sondes de transmission infrarouge pour machines-outils à commande numérique IP68 v2 INSIZE

Name: Sondes de transmission infrarouge pour machines-outils à commande numérique IP68 v2 INSIZE
Brand: INSIZE
SKU: VAR9414-1
Availability: BackOrder

À partir de 2 675,00 €
Prix hors taxe

Longueur de la sonde

Broche compatible

Effacer

Ajouter à la comparaison

Ajouter à mes favoris

UGS : VAR9414-1 Catégorie : Palpeurs pour machines outils Marque: INSIZE

Description

Mesure sur machine de tous types de centres d’usinage de petite et moyenne taille, aléseuses CNC, fraiseuses et machines-outils CNC cinq axes

Définition automatique des coordonnées de la pièce et du point de référence d’usinage avant le processus d’usinage CNC

Mesure automatique des dimensions et des coordonnées de position pendant l’usinage CNC

Mesurer les dimensions, la forme et la position après l’usinage CNC.

Quatre types de signaux SSR, tels que l’état de la sonde, l’erreur, la basse tension et l’impulsion, sont transmis aux machines-outils CNC.

L’état de fonctionnement peut être affiché sur l’indicateur LED du récepteur.

Code	AVC protecteur	force de déclenchement	Broche applicable	Précision du déclencheur
9414-1	Course des axes X et Y : ±12°, course de l’axe Z : 5 mm	Axes X et Y : 0,5-1 N, axe Z : 7,5 N	BT30	1 µm
9414-2	Course des axes X et Y : ±12°, course de l’axe Z : 5 mm	Axes X et Y : 0,5-1 N, axe Z : 7,5 N	BT40	1 µm
9414-3	Course des axes X et Y : ±12°, course de l’axe Z : 5 mm	Axes X et Y : 0,5-1 N, axe Z : 7,5 N	BT50	1 µm
9414-4	Course des axes X et Y : ±12°, course de l’axe Z : 5 mm	Axes X et Y : 0,5-1 N, axe Z : 7,5 N	CAT40	1 µm
9414-5	Course des axes X et Y : ±12°, course de l’axe Z : 5 mm	Axes X et Y : 0,5-1 N, axe Z : 7,5 N	HSK63A	1 µm

Informations complémentaires

Longueur de la sonde	130mm , 151.5mm , 208.3mm , 156mm , 126.5mm
Protection	IP68
Broche compatible	BT30 , BT40 , BT50 , CAT40 , HSK63A
