Pied à coulisse numérique Mahr MarCal 16 ER, 150 à 300 mm

Pied à coulisse numérique sans sortie de données MarCal 16 ER

Pied à coulisse numérique
Résolution mm/inch: 0.01 / .0005″
Jauge de profondeur

La fabrication allemande Mahr, sans surcoût inutile

Le MarCal 16 ER est le pied à coulisse numérique d’atelier de Mahr : un instrument de mesure quotidien, robuste, avec une résolution d’affichage de 0,01 mm, conçu pour durer dans un environnement de production. Mahr fabrique des instruments de métrologie en Allemagne depuis plus d’un siècle, et cette gamme en reprend les fondamentaux : mécanique soignée, guidage précis du coulisseau, affichage lisible.

Cette version est proposée sans sortie de données, et c’est un choix assumé plutôt qu’une limitation. Si vous lisez vos cotes à l’écran et les reportez sur un plan ou une fiche de contrôle, l’interface de transmission ne vous sert à rien et vous la payez quand même. En vous en passant, vous équipez votre atelier au meilleur coût, avec exactement les mêmes performances de mesure.

Trois capacités, trois configurations

Le MarCal 16 ER existe en 0-150 mm, 0-200 mm et 0-300 mm. Le 150 mm couvre la grande majorité des pièces d’usinage et reste le format le plus maniable ; les capacités supérieures s’imposent dès que vous mesurez régulièrement des pièces longues.

Avec ou sans roue à friction. La roue à friction permet de faire avancer le coulisseau finement et de façon régulière, en dosant la pression de contact sur la pièce. C’est un vrai plus sur des séries de mesures, et surtout lorsque plusieurs opérateurs se partagent le même instrument : la pression appliquée devient homogène, donc la répétabilité s’améliore. Sans roue, l’instrument est plus direct et plus rapide pour une vérification ponctuelle.

Jauge de profondeur carrée, ronde ou sans. La tige carrée est plus stable en appui et plus résistante à la torsion, ce qui convient aux mesures de profondeur répétées. La tige ronde entre dans les perçages de petit diamètre où une tige carrée ne passe pas. La version sans jauge, enfin, allège l’instrument et supprime la tige arrière : elle a du sens si vous ne mesurez jamais de profondeur, ou si vous disposez déjà d’une jauge dédiée.

Trois ou quatre mesures avec un seul instrument

Le MarCal 16 ER réalise la mesure extérieure entre les becs principaux, la mesure intérieure avec les becs supérieurs et la mesure de ressaut avec le talon de la règle. Sur les versions équipées d’une jauge, il assure également la mesure de profondeur.

Pour les géométries qu’aucun pied à coulisse ne peut atteindre, comme les alésages borgnes profonds ou les gorges intérieures, la prise d’empreinte reste la solution complémentaire.

Quelle version MarCal choisir ?

Trois configurations coexistent dans la gamme, et le choix se fait sur deux questions simples.

Avez-vous besoin de transmettre vos mesures ? Si votre plan de surveillance impose l’enregistrement des cotes dans un logiciel SPC, la version avec sortie de données supprime la recopie manuelle, principale source d’erreur des rapports de contrôle. Sinon, la version présentée ici suffit et vous fait économiser une trentaine d’euros par instrument.

Où l’instrument travaille-t-il ? En salle de contrôle ou sur un poste propre, le 16 ER convient parfaitement. En pied de machine, au contact du liquide de coupe et des projections, il faut passer sur le MarCal 16 EWR IP67, étanche à la poussière et à l’immersion temporaire. Un instrument standard exposé au lubrifiant finit toujours par lâcher, et le surcoût de l’étanchéité se rembourse en une seule casse évitée.

Prêt pour votre système qualité

Un certificat d’étalonnage raccordé peut être associé à l’instrument lors de la commande, ce qui est une exigence courante dès qu’un pied à coulisse figure dans un plan de surveillance ou une démarche d’accréditation.

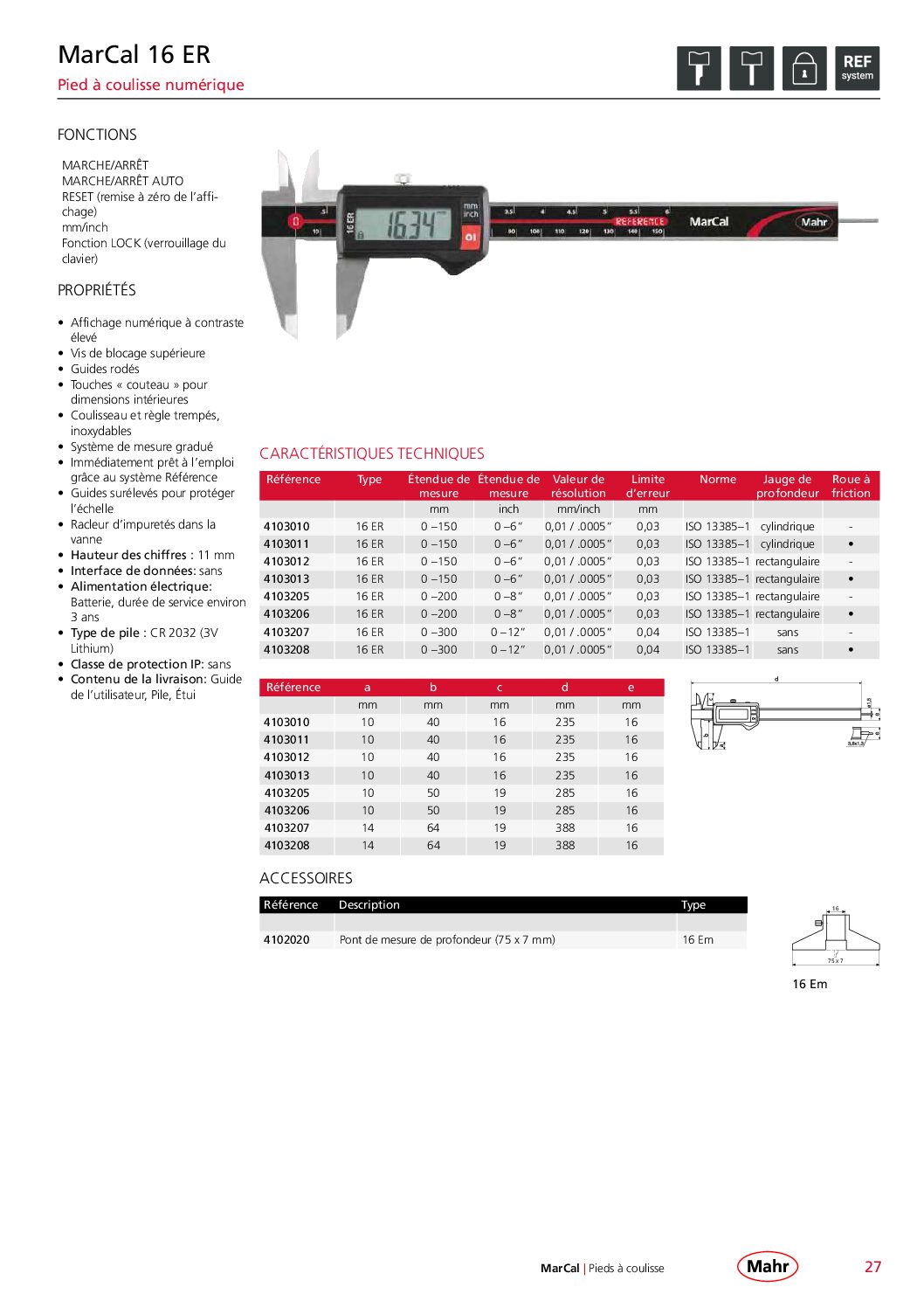

3. Caractéristiques techniques

4. Questions fréquentes

À quoi sert la roue à friction ? Elle permet d’avancer le coulisseau finement et de doser la pression de contact. Sur des séries de mesures ou lorsque plusieurs opérateurs utilisent le même instrument, elle homogénéise la pression appliquée et améliore nettement la répétabilité des relevés.

Quelle jauge de profondeur choisir ? Carrée pour la stabilité et la résistance à la torsion sur des mesures fréquentes, ronde pour accéder aux perçages de petit diamètre, sans jauge si vous ne mesurez jamais de profondeur ou si vous utilisez un instrument dédié.

Quelle différence avec la version à sortie de données ? Les performances de mesure sont identiques. La version à sortie de données ajoute la transmission du relevé vers un PC ou un logiciel SPC, utile uniquement si vous enregistrez systématiquement vos cotes.

Ce pied à coulisse est-il étanche ? Non, le 16 ER est un instrument standard. Pour un usage exposé au liquide de coupe ou à la poussière, orientez-vous vers le MarCal 16 EWR à indice de protection IP67.

Résolution et précision, quelle différence ? La résolution de 0,01 mm est le pas d’affichage de l’écran. La précision, ou erreur maximale tolérée, est l’écart admissible entre valeur affichée et valeur vraie, et elle augmente avec la capacité. C’est cette dernière qui doit figurer dans vos gammes de contrôle et servir au calcul de vos incertitudes.

Peut-on avoir un certificat d’étalonnage ? Oui, un certificat raccordé peut être joint à la commande.
