Comment lire un pied à coulisse

Article mis à jour le 22 septembre 2026

Le pied à coulisse est l’un des instruments de mesure les plus utilisés en atelier : mécanique, métallurgie, menuiserie, mais aussi bricolage à la maison. Sa précision au dixième ou au centième de millimètre en fait un outil incontournable dès qu’il faut contrôler une longueur, une largeur, une profondeur ou un diamètre. Encore faut-il savoir le lire correctement ; ce guide vous montre comment, étape par étape.

Qu’est-ce qu’un pied à coulisse

Un pied à coulisse mesure des dimensions extérieures, intérieures ou des profondeurs, avec une précision qui dépasse largement celle d’un mètre ruban. Il repose sur deux éléments :

• la règle fixe, graduée en millimètres (parfois en pouces), qui sert de référence ;
• la coulisse mobile, équipée d’une échelle secondaire (le vernier) ou d’un afficheur digital, qui permet d’affiner la lecture.

Les différentes parties de l’outil

Avant de se lancer dans la lecture, il est utile de repérer les éléments suivants :

1. Les becs externes : ils mesurent les dimensions extérieures (diamètre d’une tige, largeur d’une pièce).
2. Les becs internes : plus petits, ils servent aux mesures intérieures (diamètre d’un alésage, largeur d’une rainure).
3. La jauge de profondeur : située à l’arrière de l’outil, elle mesure la profondeur d’une cavité.
4. La vis de blocage : elle immobilise la coulisse une fois la mesure prise, pour la lire tranquillement.
5. Le vernier (sur les modèles mécaniques) : la petite règle mobile qui permet d’affiner la lecture en dessous du millimètre.

Comment lire un pied à coulisse, étape par étape

1. Prendre la mesure

Placez l’objet entre les becs externes (mesure extérieure) ou entre les becs internes (mesure intérieure), puis faites glisser la coulisse jusqu’à ce qu’elle touche l’objet sans forcer : une pression trop forte fausse légèrement la mesure sur les pièces peu rigides.

2. Lire la mesure entière

Sur la règle fixe, repérez la graduation juste avant le zéro du vernier : c’est la valeur entière, en millimètres. Si le zéro du vernier se situe juste après la graduation 22, la mesure est d’au moins 22 mm.

3. Lire la fraction de millimètre avec le vernier

Cherchez ensuite, sur le vernier, la graduation qui s’aligne le mieux avec une graduation de la règle fixe. Le chiffre correspondant indique la fraction de millimètre à ajouter à la valeur entière.

Exemple concret : graduation principale à 22 mm, graduation 0,6 du vernier alignée → mesure finale de 22,6 mm.

Sur un modèle numérique, cette étape disparaît puisque la valeur s’affiche directement à l’écran ; c’est d’ailleurs l’un de ses principaux atouts pour les utilisateurs peu habitués à la lecture au vernier.

Les erreurs les plus fréquentes à éviter

• Lire la graduation de biais (erreur de parallaxe) : placez-vous bien en face de l’échelle pour éviter de fausser la lecture, surtout sur un modèle à vernier.
• Serrer trop fort les becs : cela peut légèrement écraser une pièce tendre ou fausser la mesure sur une pièce fine.
• Ne pas vérifier le zéro avant une série de mesures : becs fermés, l’affichage (ou l’alignement du vernier) doit indiquer zéro. Sinon, l’instrument a besoin d’un réglage ou d’un étalonnage.
• Oublier la température : sur des tolérances très fines, un écart de température entre la pièce et l’instrument peut introduire une erreur par dilatation.

Les différents types de pied à coulisse

• Pied à coulisse à vernier : le modèle traditionnel, entièrement mécanique, qui ne dépend d’aucune source d’énergie.
• Pied à coulisse à cadran : un cadran à aiguille remplace le vernier pour une lecture plus intuitive des fractions de millimètre.

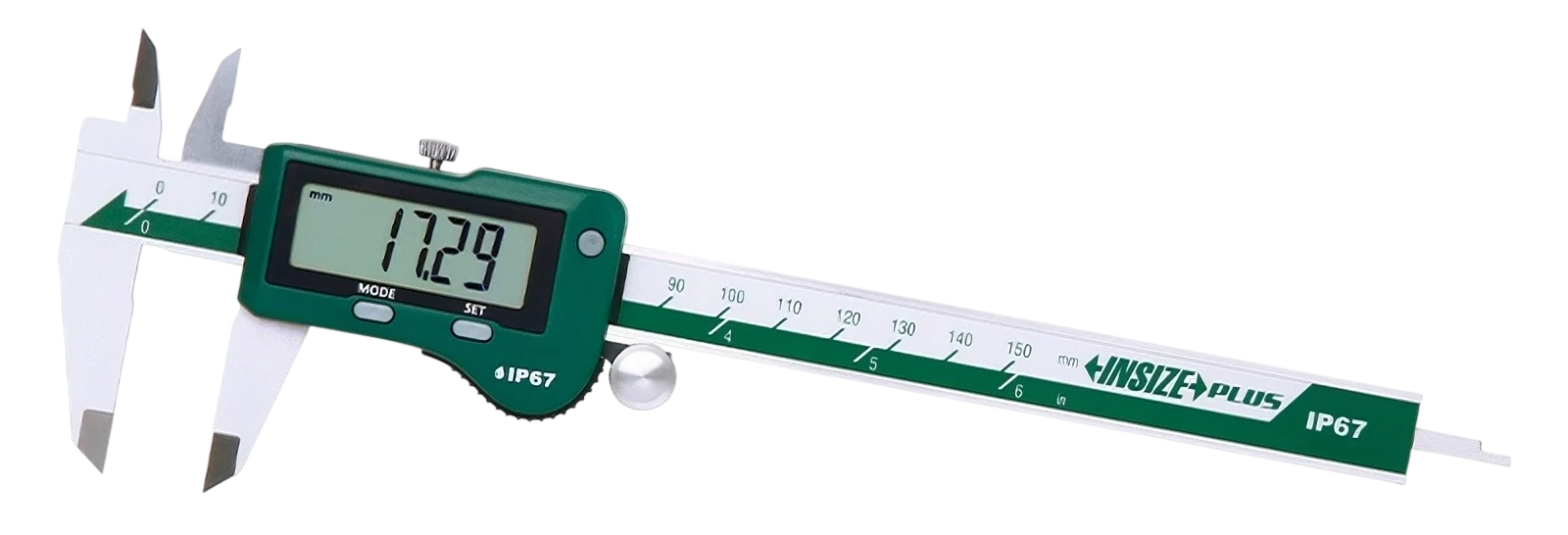

• Pied à coulisse numérique : la mesure s’affiche directement sur un écran digital, ce qui limite les erreurs de lecture et accélère les contrôles en série.

Pourquoi investir dans un bon instrument

Un pied à coulisse de qualité garantit des mesures fiables et reproductibles dans le temps ; c’est particulièrement important dès que la pièce contrôlée entre dans une chaîne de qualité ou un processus de production. Un instrument correctement entretenu (nettoyage régulier, vérification du zéro, rangement à l’abri des chocs) peut rester précis pendant de nombreuses années.

Où trouver un pied à coulisse adapté à votre usage

B METROLOGY propose une gamme complète d’instruments, du modèle mécanique au numérique le plus avancé :

• Voir les pieds à coulisse mécaniques (à vernier)
• Voir les pieds à coulisse numériques
• Découvrir toute la gamme de pieds à coulisse

En résumé

Savoir lire un pied à coulisse repose sur peu de choses : comprendre les deux échelles (fixe et vernier, ou fixe et affichage digital), vérifier le zéro avant de mesurer, et rester attentif à la pression exercée et à l’angle de lecture. Une fois ces réflexes acquis, l’instrument devient un allié fiable pour tous vos contrôles dimensionnels.
